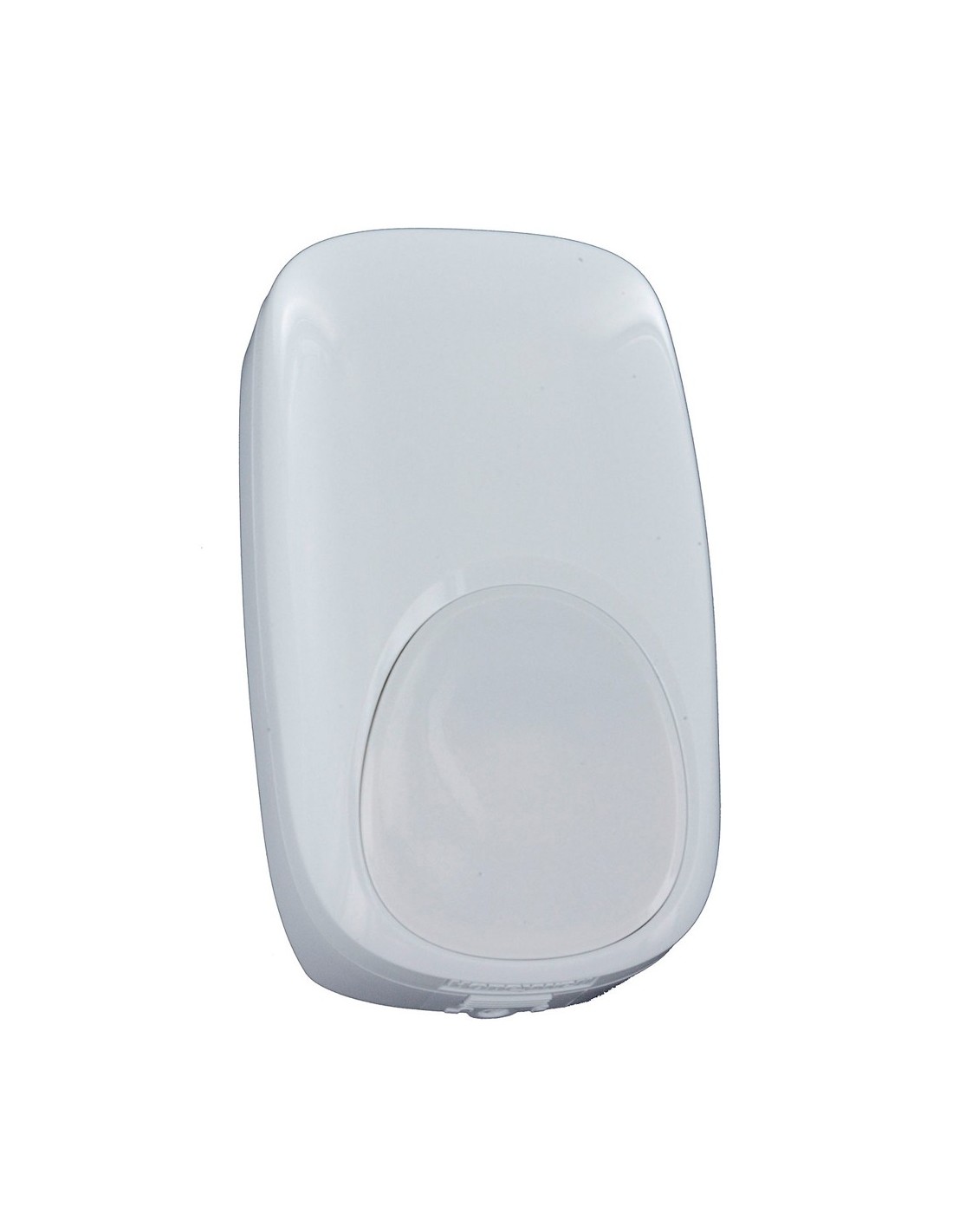

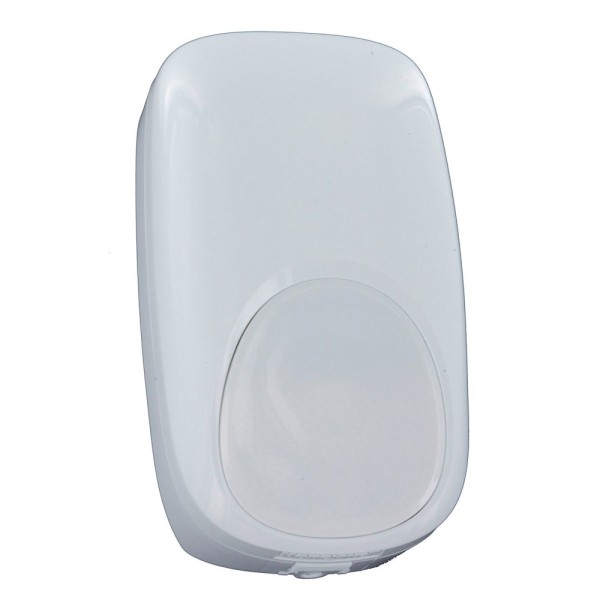

HONEYWELL HONEYWELL-404 DT8016AF24 Detector volumétrico de doble tecnología Honeywell

Características técnicas

• Detector volumétrico de doble tecnología Honeywell
• Tecnología de detección: infrarrojo pasivo (PIR con espejo) y microondas
• Cobertura de detección: 16 m × 22 m
• Número de zonas: 36 de largo alcance, 10 intermedias, 12 inferiores, 2 look-down
• Frecuencia de microondas: banda K 24,200 GHz
• Procesamiento de señal DualCore™
• Óptica de sensibilidad uniforme mediante espejo

Funcionalidades

• Función antimasking por infrarrojos integrada
• Test de caminata activable mediante linterna
• Autotest del circuito de microondas
• Detección de vibraciones integrada
• Configuración de zona look-down mediante conmutador
• Conectores plug-in para instalación rápida
• Resistencias de fin de línea integradas

Alarmas

• Salida de alarma: relé Form A energizado, 30 mA a 25 V DC
• Duración de alarma: 3 s
• Salida antimasking / fallo: relé Form B (NC), 30 mA a 25 V DC
• Protección antisabotaje de tapa y pared mediante contacto magnético

Interfaz de comunicación

• Resistencias EOL integradas para alarma, sabotaje y antimasking

Alimentación

• Tensión de alimentación: 9 a 15 V DC
• Consumo típico: 24 mA a 12 V DC
• Consumo máximo: 30 mA a 12 V DC
• Rizado permitido: 3 V pico a pico a 12 V DC

Ambiental

• Temperatura de funcionamiento: -10 °C a +55 °C
• Humedad relativa: 5 % a 95 % sin condensación
• Inmunidad a luz blanca: hasta 10 000 lux
• Filtro de luz fluorescente: 50 Hz / 60 Hz
• Inmunidad RFI: 15 V/m de 80 MHz a 2,7 GHz

Características físicas

• Altura de instalación óptima: 2,3 m
• Dimensiones: 118,6 × 67,3 × 46,4 mm
• Peso neto: 137 g

Contenido

• Detector volumétrico de doble tecnología HONEYWELL-404 (DT8016AF24)

Certificaciones

• EN 50131-2-4 Grado 3 Clase II
