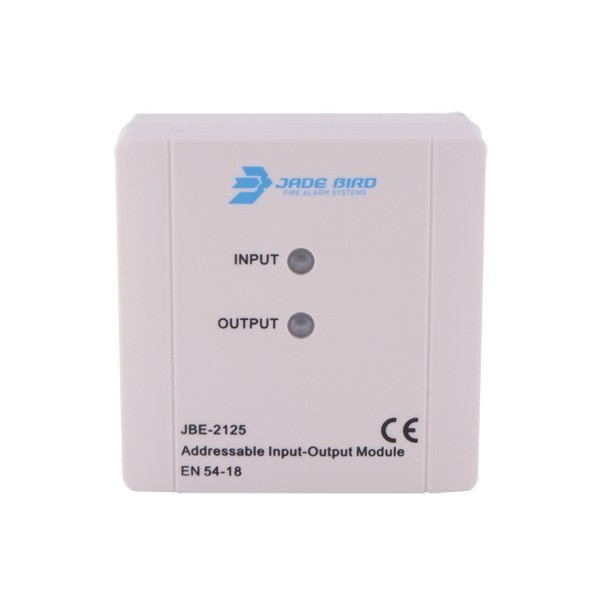

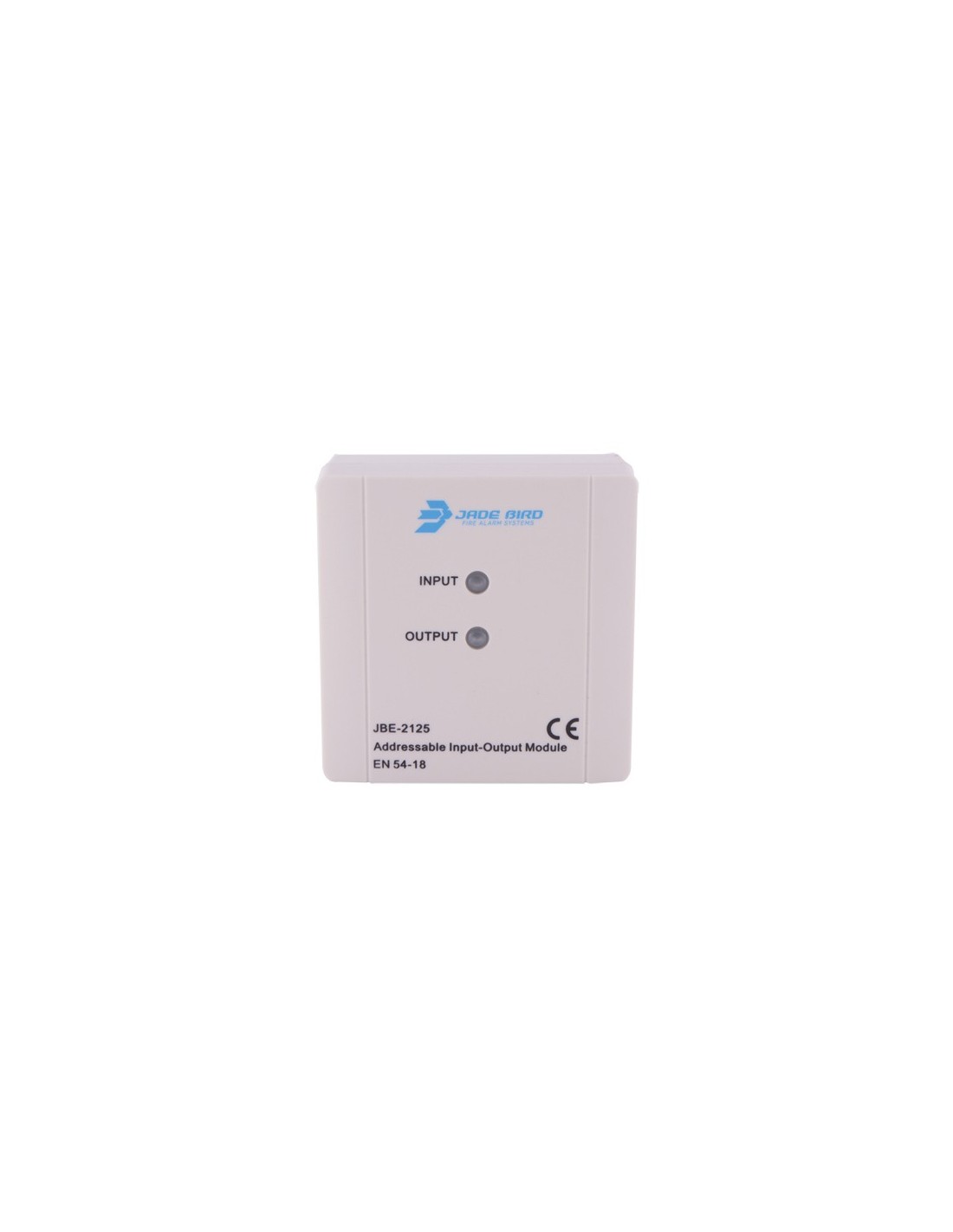

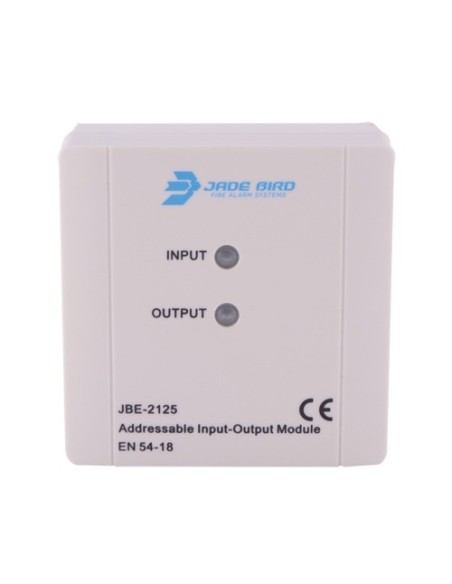

JADE BIRD JADEBIRD-10 JBE-2125 Módulo de salida analógica con entrada de confirmación

Módulo de salida analógica con entrada de confirmación | Entrada para confirmación de activación supervisada | Alimentación por lazo. Cable conductor hasta 2.5mm2 | REOL de 10 kΩ (suministrada). Certificado EN 54-18 | Sin aislador. Indicador LED frontal. Dirección programable mediante JBE-AT1 | Salida supervisada o relé contacto seco seleccionable. Base con terminales

• Módulo analógico de 1 salida con entrada de confirmación
• Tensión de trabajo DC 16 - 30 V (Protocolo JBE de amplitud de pulso)
• Conexión Bus de comunicación JBE 2 hilos, sin polaridad
• Cableado Par trenzado sin malla 0.5 – 2.5 mm2
• Consumo en reposo ≤0.25 mA @24 V
• Consumo en activo ≤1 mA @24 V
• Salida Máximo 1 A @24V (Modo de salida supervisada)
• Contactos relé 2 A @30 V DC (Modo de salida de relé)
• Resistencia EOL ent. 10 kΩ
• Resistencia EOL sal. 10 kΩ
• Direccionamiento Herramienta de direccionamiento JBE-AT1
• Rango de dirección 1-200
• Indicadores LED rojos (Salida supervisada) IP40 Reposo: “Input” y “Output” parpadean
• Activación Salida: “Output” encendido fijo
• Confirmación: “Input” encendido fijo
• Avería Entrada: “Input” apagado, “Output” parpadea
• Avería Salida 24V: “Input” y “Output apagados
• Indicadores LED rojos (Salida relé seco) Reposo: “Input” parpadea, “Output” apagado
• Avería: “Input” y “Output” apagados
• Dimensiones 85×85x41 mm (largo x ancho x alto)
• Peso 0.1 kg (incluyendo base)
• Clasificación IP40
• Certificado EN 54-18:2005 EN 54-18:2005/AC:2007
