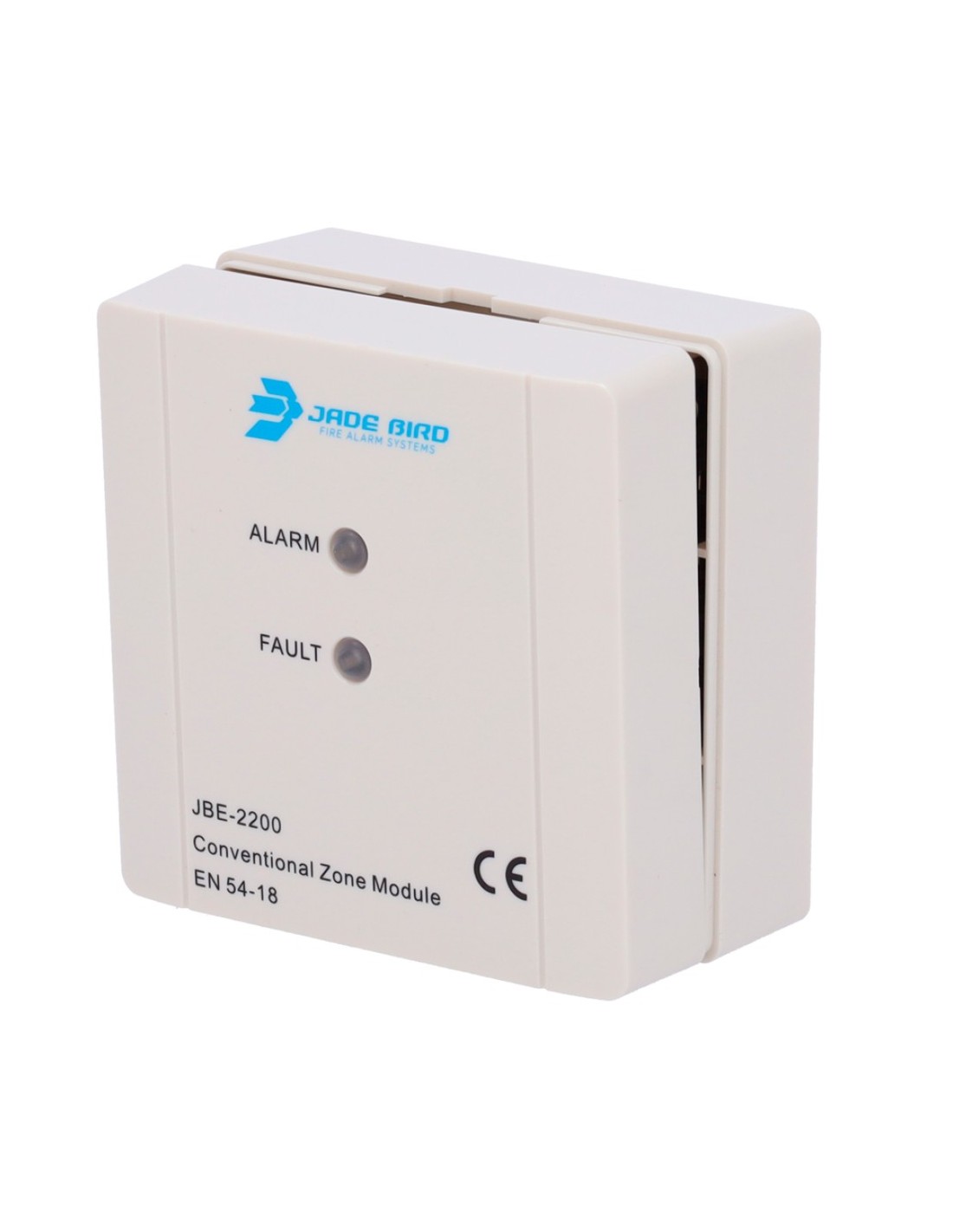

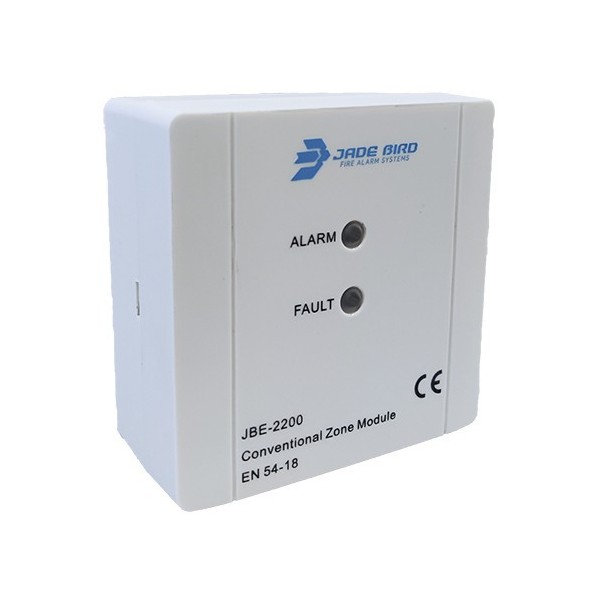

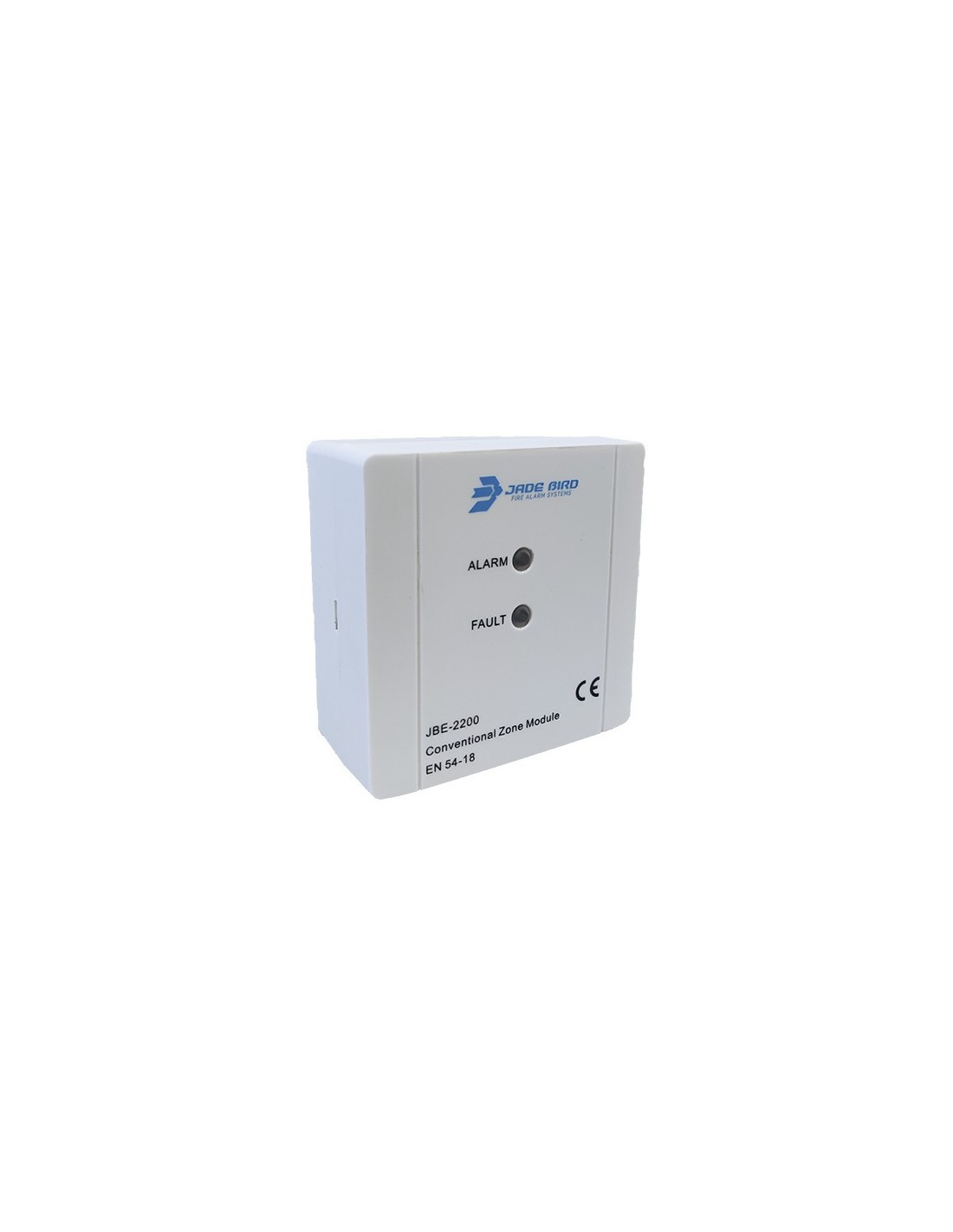

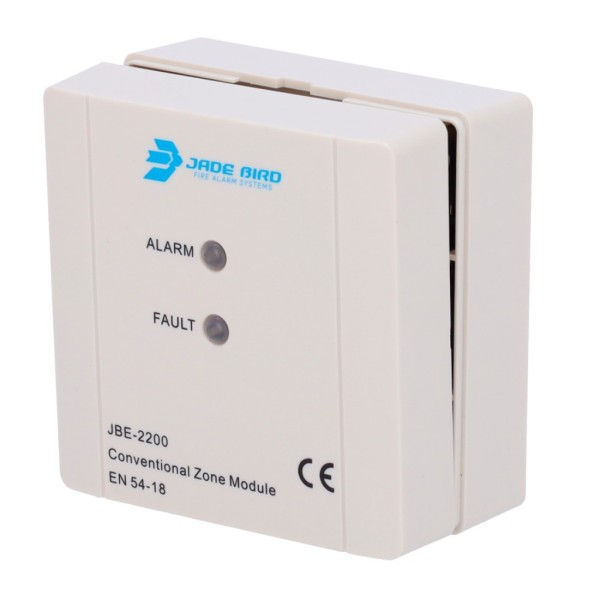

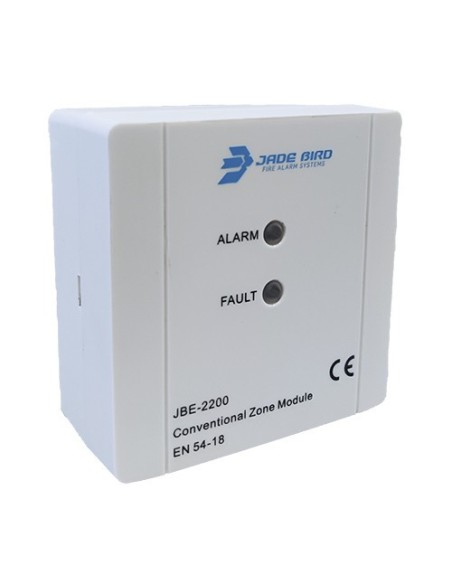

JADE BIRD JADEBIRD-11 JBE-2200 Módulo Analógico 1 Entrada para zona convencional

Módulo Analógico 1 Entrada para zona convencional | Alimentado del lazo o externamente. Certificación EN 54-18. | Conexión bus JBE sin polaridad. Cable hasta 2.5 mm². | Indicador LED frontal (comunicación y activación) | Supervisión fuente alimentación externa. Salida indicador remoto | Base con terminales. Dirección programable mediante JBE-AT

• Módulo entrada y salida EN 54-18
• Tensión de trabajo DC 19 - 30 V (Protocolo JBE de amplitud de pulso) 20-30 V (24 V DC power bus)
• Conexión Bus de comunicación JBE 2-hilos, sin polaridad
• Alimentación 24V DC a 2-hilos, sin polaridad
• Cableado Par trenzado sin malla 0.5 – 2.5 mm²
• Consumo alimentado desde el Loop ≤ 9 mA @24 V (Consumo del Loop - Reposo) ≤ 46 mA @24 V (Consumo del Loop - Activo)
•  Consumo alimentado con 24VDC ≤ 2 mA @24   (Consumo del Loop) ≤ 8 mA @24 V (Consumo de 24 V DC - Reposo) ≤ 42 mA @24 V (Consumo de 24 V DC - Activo)
• EOL zona 4.7 kΩ
• EOL PSU externa 4.7 kΩ
• Direccionamiento Herramienta de direccionamiento JBE-AT1
• Rango de dirección 1-200
• Indicador LED Reposo: “Input” y “Output” LED parpadean
• Rojo (ALARM) Reposo: Parpadeando con polling de lazo
• Alarma: Encendido fijo cuando se activa
• Indicador LED Reposo: “Input” LED parpadea, “Output” LED apagado
• Naranja (FAULT) Abierto: Encendido fijo
• Tensión Baja: Parpadea 1 vez por segundo
• Cortocircuito: Parpadea 2 veces por segundo
• Sobreconsumo: Parpadeo continuo
• Reset: Parpadea durante el reset (3 segundos)
• Dimensiones (AlxAnxFn) 85 mm × 85 mm x 41 mm
• Peso 0.1 kg (incluyendo base)
• Grado de Protección IP40
• Norma EN 54-18:2005 / EN 54-18:2005/AC:2007
• DoP DoP-0370-CPR-6272-1
