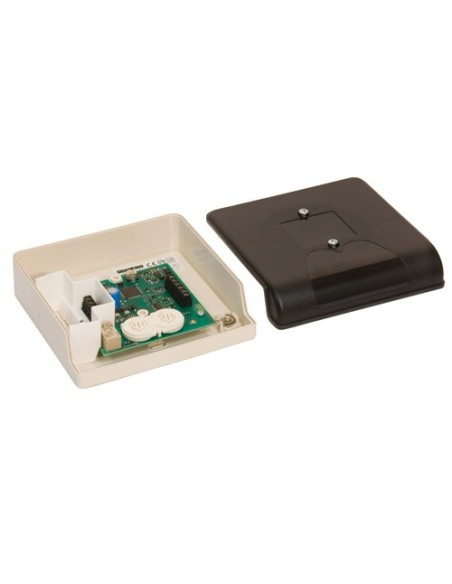

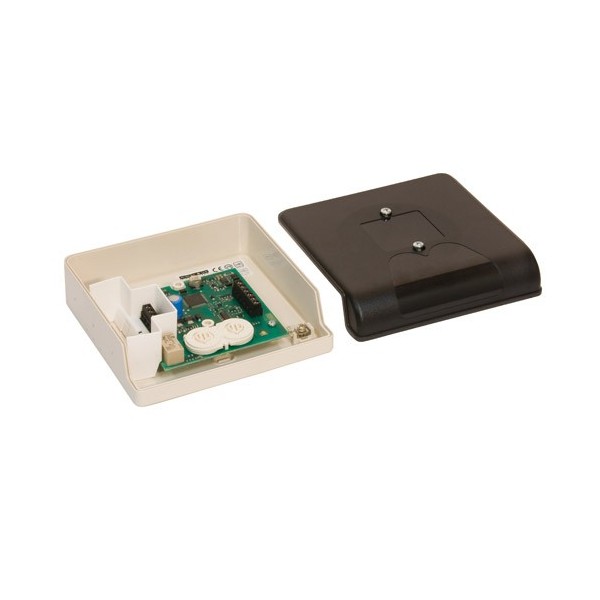

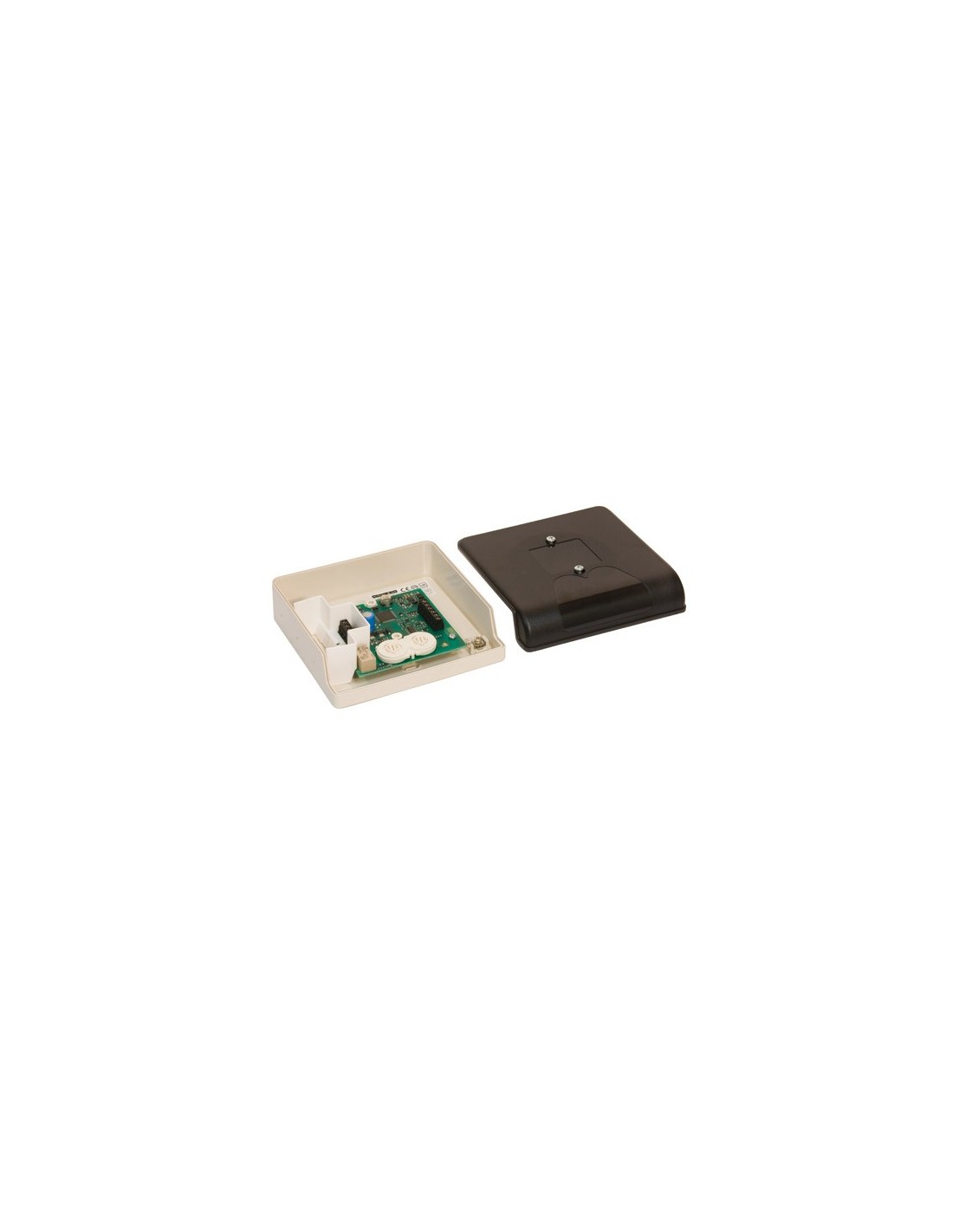

MORLEY-IAS MORLEY-36 MI-D240CMOE Módulo analógico direccionable Honeywell MORLEY-IAS para 1 salida de control a 240 VCA

Características técnicas

• Módulo analógico direccionable Honeywell MORLEY-IAS de 1 salida de conmutación a 240 VCA
• Controla una salida bipolar no supervisada con 1 contacto normalmente abierto y 1 normalmente cerrado
• Relé biestable con enclavamiento en estado de encendido o apagado por orden de la central de incendios
• Especificaciones del relé de 5 A a 30 VDC y 5 A a 250 VAC con carga resistiva
• Direccionabilidad mediante selectores rotatorios
• Posición de encendido del relé configurable según BSI 7273-4
• Bloques de terminales extraíbles de 6+4
• Bloque de 4 terminales para 24 V y bloque de 6 terminales para 240 V
• Sección máxima de cable de 2,5 mm2

Funcionalidades

• Indicador luminoso tricolor con información de diagnóstico del estado de la entrada/salida
• LED de estado y selector de dirección visibles sin retirar la tapa de la caja de montaje en superficie
• Información identificativa grabada con láser en la carcasa
• Lazo de alta potencia preparado para 48 V
• Baja corriente en reposo
• Mecánica común para carcasa de módulos
• Visibilidad mejorada en ambos lados

Interfaz de comunicación

• Comunicación alimentada por lazo
• Protocolo CLIP y Avanzado

Alimentación

• Tensión de funcionamiento de 15 a 32 VDC
• Tensión de desconexión de LED de 16,5 VDC
• Corriente máxima en reposo de 75 µA a 24 VDC sin comunicación
• Corriente máxima en alarma de 5,5 mA a 24 VDC con una comunicación cada 5 segundos y parpadeo de LED habilitado
• Corriente de activación y desactivación de la bobina de 76 mA máximo durante 12 ms
• Aislador de cortocircuito incorporado y seleccionable

Ambiental

• Temperatura de funcionamiento de -20°C a +60°C
• Humedad relativa de 5 a 95% sin condensación
• Grado de protección IP30

Características físicas

• Carcasa blanca
• Soporte para carril DIN integrado de 35 mm
• Dimensiones de 99 x 93 x 22 mm
• Peso de 118 g

Contenido

• Módulo de control direccionable de 1 salida MORLEY-36 (MI-D240CMOE)

Certificaciones y normativas

• Homologación VdS y CPR
• Certificación EN 62368-1
