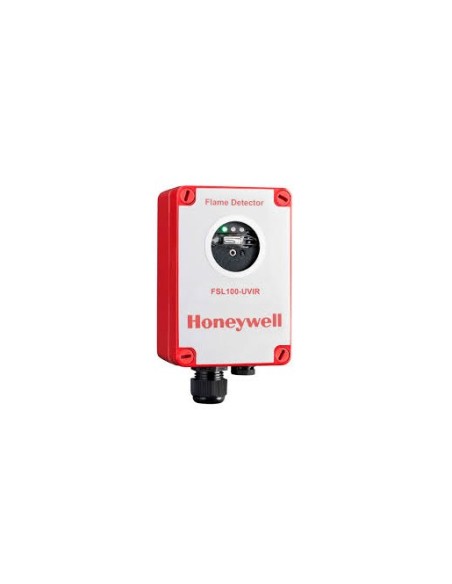

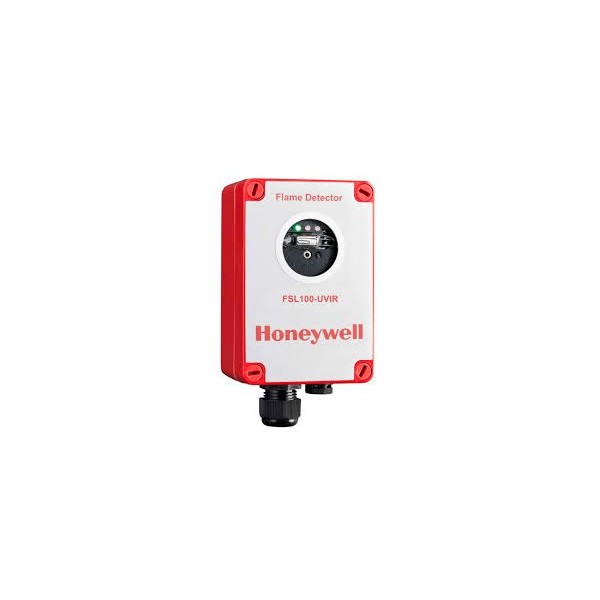

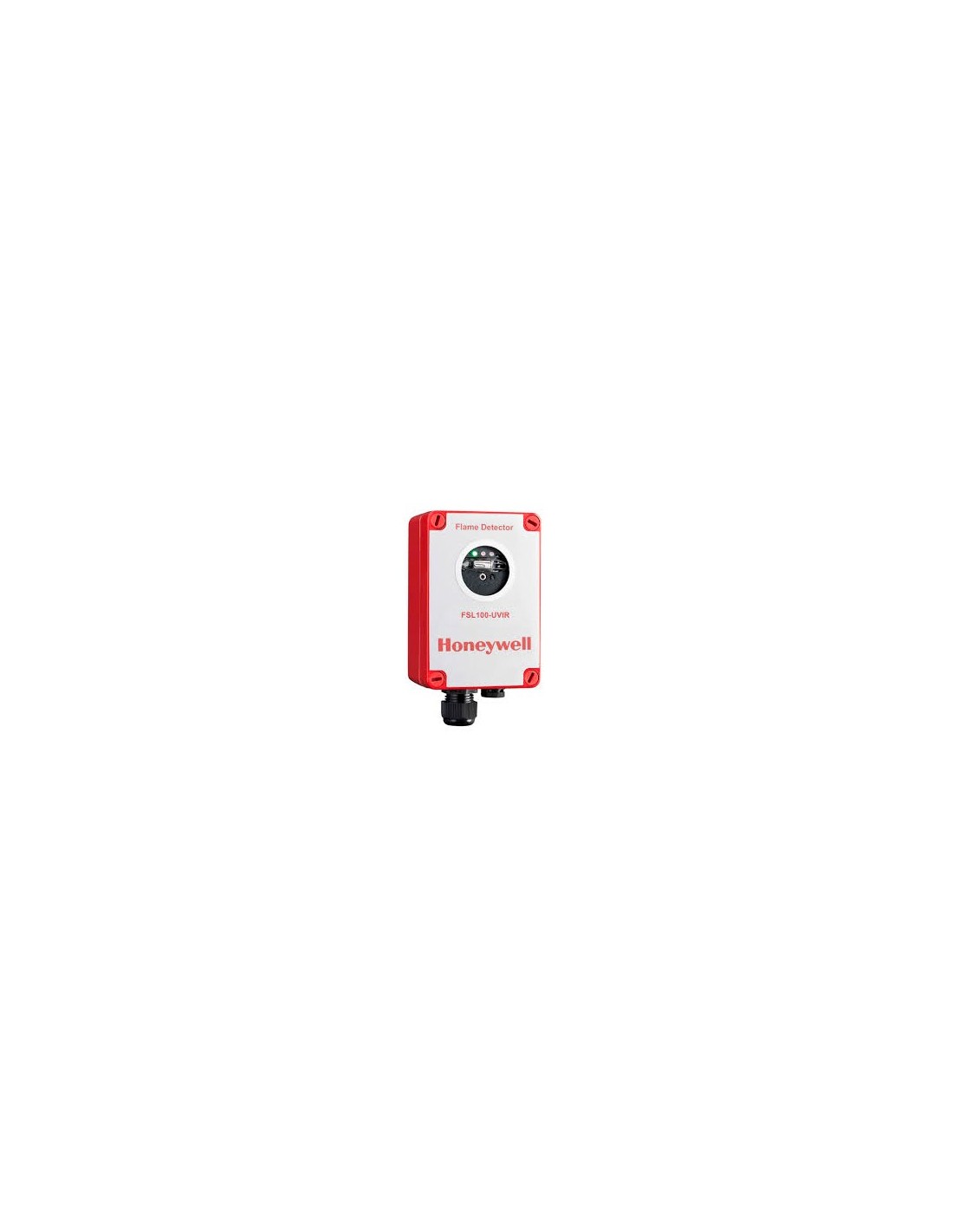

NOTIFIER NOTIFIER-349 FSL100-UVIR Detector de llama UV/IR Notifier serie FSL100 para interior, exterior y zona ATEX 2/22

Características técnicas

• Detector de llama UV/IR Notifier serie FSL100
• Detección dual mediante tecnología UV/IR
• Alcance de 25 m para activación de alarma en 10 segundos ante fuego de n-heptano de 0,1 m²
• Cono de visión mínimo de 90° horizontal y vertical
• Detección eficaz de una amplia gama de fuegos de hidrocarburos y no hidrocarburos
• Monitorización de llamas de hidrocarburos pesados como madera, papel y gasolina
• Detección de hidrógeno e hidrocarburos ligeros como metanol y metano
• Indicadores LED locales para funcionamiento normal, fallo, fallo con repetición de autocomprobación y alarma

Funcionalidades

• Análisis de la frecuencia de parpadeo de la llama para mejorar el rechazo de falsas alarmas
• Autocomprobación completa automática
• Autocomprobación manual remota opcional
• Supervisión continua del estado del sistema
• Buena resistencia frente a luz directa y reflejada del sol
• Buena resistencia frente a tubos fluorescentes y lámparas halógenas con recubrimiento de vidrio
• Buena resistencia frente a arcos y descargas eléctricas
• Buena resistencia frente a radiación de soldadura eléctrica realizada a más de 3 m del detector
• Tiempo de arranque inferior a 10 segundos
• Tiempo de respuesta de alarma entre 8 y 30 segundos

Alarmas

• Salida de relé de alarma SPDT de 30 VCC y 2 A, 60 W máximo, desenergizada en funcionamiento normal sin alarma
• Salida de relé de fallo SPDT de 30 VCC y 2 A, 60 W máximo, energizada en funcionamiento normal sin fallo
• Configuración de alarma con LED y relés seleccionables enclavados o no enclavados
• Configuración de fábrica enclavada
• Conexión a paneles de control de incendios mediante resistencias de final de línea y alarma por aumento de corriente

Interfaz de comunicación

• Salida de corriente 4-20 mA disponible de serie, en incrementos, sumidero y no aislada
• Salida de 0 mA para fallo de alimentación o fallo de microprocesador
• Salida de 2 mA para fallo óptico
• Salida de 4 mA para funcionamiento normal
• Salida superior a 20 mA para alarma
• Terminales aptos para hilos de 0,5 mm² a 1,5 mm²
• Entrada de cable M20 con prensaestopas para cable de 5,5 a 13 mm

Alimentación

• Alimentación 12/24 VCC con rango nominal de 10 a 28 VCC
• Corriente de funcionamiento normal de 25 mA a 24 VCC
• Corriente en alarma de ±75 mA a 24 VCC

Ambiental

• Protección IP65 frente a polvo y agua
• Temperatura de funcionamiento de -40 °C a +70 °C
• Temperatura ambiente ATEX y FM clase 3611 de -25 °C a +70 °C

Características físicas

• Carcasa de poliéster reforzado con fibra de vidrio GRP no inflamable
• Carcasa resistente a UV y autoextinguible V-0 según UL-94
• Color rojo de alta visibilidad
• Compensación de presión para impedir la acumulación de humedad en el interior por cambios de presión atmosférica
• Dimensiones: 125 x 80 x 57 mm
• Peso: 465 g

Contenido

• Detector de llama UV/IR NOTIFIER-349 (FSL100-UVIR)

Certificaciones y normativas

• Certificado EN54-10 de alta sensibilidad
• Homologación EN54-10 Clase 2 para tipo UV/IR
• Apto para ATEX/IECEx Zona 2/22
• Apto para FM 3611 Clase 1, 2 y 3 División 2
