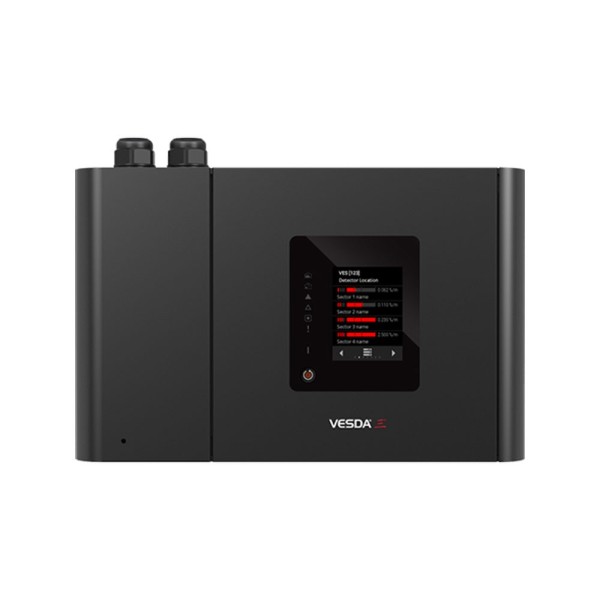

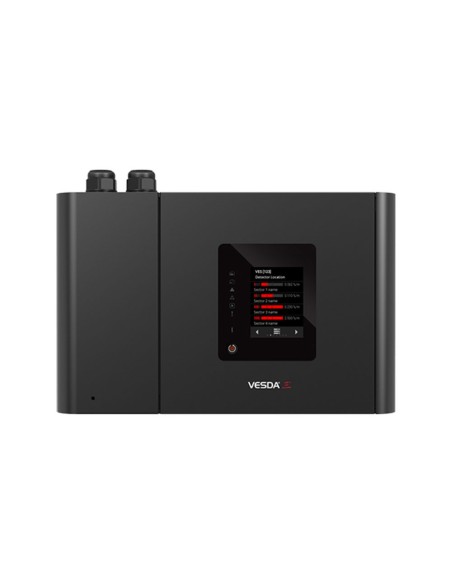

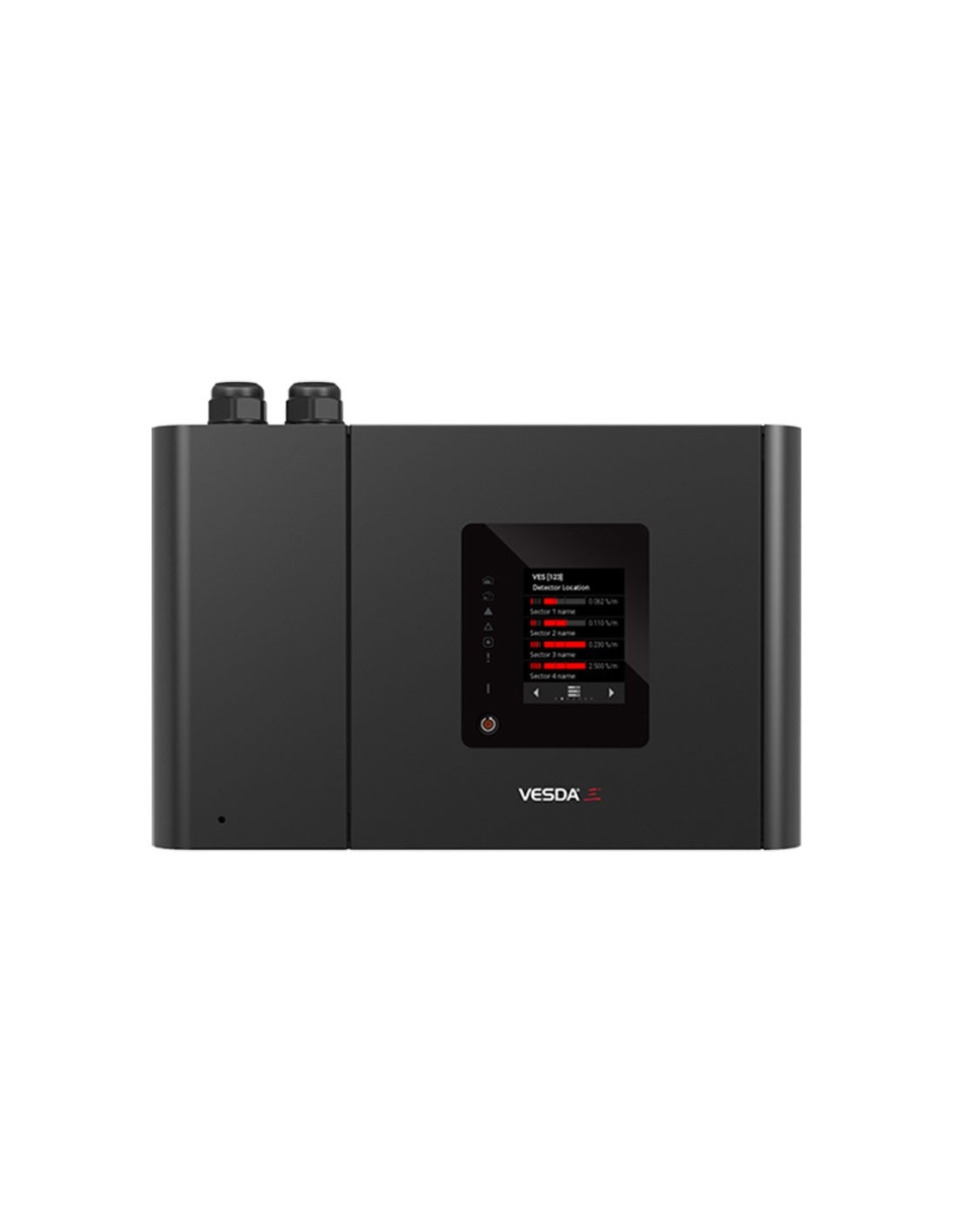

XTRALIS XTRALIS-86 VES-A10-P Detector de humo por aspiración sectorizable Xtralis VESDA-E con display

Características técnicas

• Detector de humo por aspiración Xtralis serie VESDA-E con display de 3,5" y direccionamiento por sectores
• Sectorizable hasta 4 sectores
• Tecnología Flair con imagen directa de partículas mediante sensor CMOS y múltiples fotodiodos
• Detección láser de longitud de onda corta
• 4 niveles de alarma configurables por sector: Alert, Action, Fire 1 y Fire 2
• Rango de medida de 0.000 a 32% obs/m
• Rango de sensibilidad de 0.005 a 20% obs/m
• Cobertura de 2.000 m2
• Caudal mínimo por tubería de 20 l/m
• Longitud lineal de tubería de hasta 280 m
• Longitud ramificada de tubería de hasta 560 m
• 40 / 80 / 100 orificios para clases A / B / C
• Entrada y salida de tubería de 25 mm o 1.05 in (3/4 in IPS)

Funcionalidades

• Umbral de escaneo adaptativo
• Filtración multietapa y protección óptica con barreras de aire limpio
• AutoLearn de humo y flujo
• AutoConfig para normalización de flujo
• Registro de hasta 20.000 eventos con marca de fecha y hora
• Compatibilidad con VLS y VESDAnet
• Subconjuntos reemplazables en campo

Interfaz de comunicación

• 2 entradas GPI programables, 1 supervisada

Red

• Comunicación VESDAnet
• Ethernet para configuración, monitorización secundaria y mantenimiento con software Xtralis
• USB para configuración mediante PC y actualización de firmware con memoria USB
• Herramienta de diseño ASPIRE

Alimentación

• 18~30 V CC nominal 24 V CC
• Consumo en reposo de 8.0 W / 10.4 W / 16.3 W según ajuste 1 / 5 / 10 del aspirador
• Consumo en alarma de 9.2 W / 11.3 W / 17.3 W según ajuste 1 / 5 / 10 del aspirador

Ambiental

• Temperatura ambiente de trabajo de 0 °C a 38 °C
• Temperatura del aire muestreado de -20 °C a 60 °C
• Humedad de 5% a 95% HR sin condensación
• Grado de protección IP40

Características físicas

• Envolvente plástica
• Dimensiones de 350 x 225 x 135 mm
• Peso de 4,8 kg
• 4 entradas de cable de 26 mm
• Bornes de tornillo para cable de 0,2~2,5 mm² (24~14 AWG)

Contenido

• Detector de humo por aspiración sectorizable con display XTRALIS-86 (VES-A10-P)

Certificaciones y normativas

• CSFM
• FM
• ActivFire
• VdS
• NF-SSI
• CE
• UKCA
• EN 54-20
• ISO 7240-20
• Clase A (40 orificios / Fire 1 = 0.067% obs/m)
• Clase B (80 orificios / Fire 1 = 0.085% obs/m)
• Clase C (100 orificios / Fire 1 = 0.251% obs/m)
