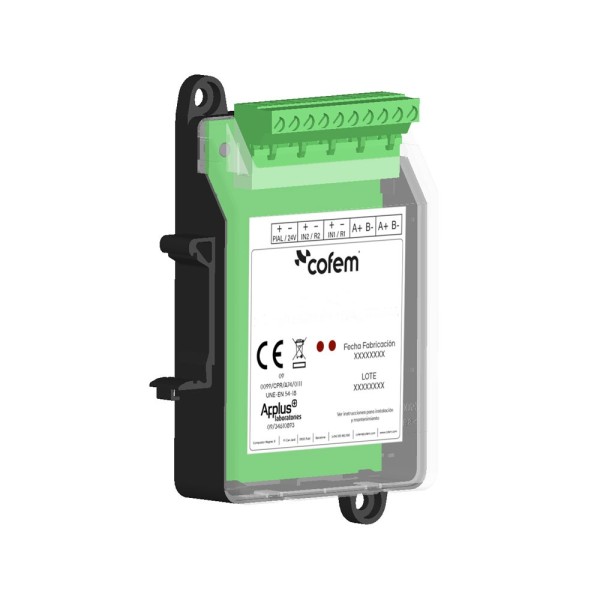

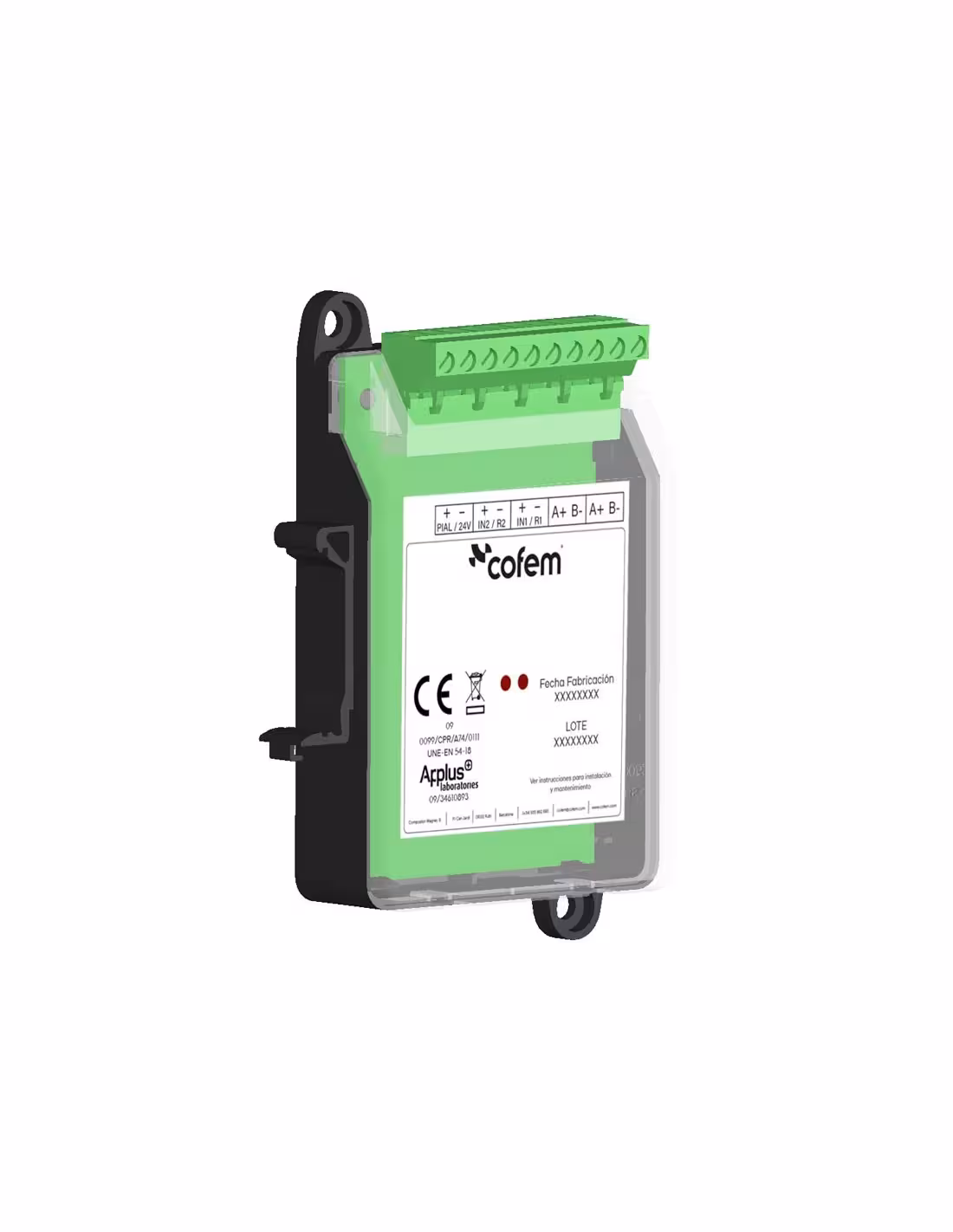

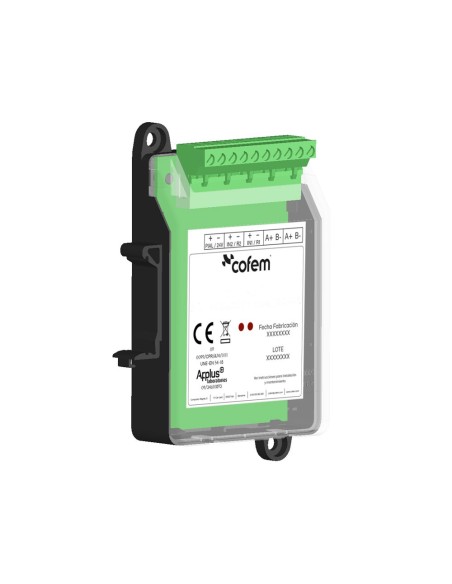

COFEM COFEM-16 MSTAY Modul für technische Signale MSTAY

Beschreibung

Mikroprozessorgesteuertes und adressierbares Modul (mit Kurzschlussisolator), das wie ein weiteres Element im Loop installiert wird.

Es verfügt über zwei Eingänge, um den offenen oder geschlossenen Zustand eines potenzialfreien Kontakts zu erkennen, der in Reihe mit einem 10-kΩ-Widerstand angeschlossen ist. Im Ruhezustand muss der Kontakt offen sein und im Anomaliefall muss er geschlossen sein. Am ersten Eingang (mit IN1 gekennzeichnet) wird der geschlossene Kontakt als ALARM-Kategorie erkannt. Am zweiten Eingang (mit IN2 gekennzeichnet) wird der geschlossene Kontakt als STÖRUNG-Kategorie erkannt. Beide Eingänge können gleichzeitig zugeordnet werden, sodass sowohl Alarm- als auch Störungsinformationen verfügbar sind.

Im Ruhezustand überwacht der MSTAY die externe Leitung mittels eines 33-kΩ-Widerstands und zeigt den Zustand „Leitung offen“ oder „Leitung gekreuzt“ an.

Typische Anwendung ist die Signalisierung des Zustands anderer Detektionssysteme, bei denen z. B. Durchflusssensoren bei Sprinkleranlagen, Endschalter bei Brandschutztüren, Aufzüge, Füllstände von Behältern usw. angeschlossen sein können.

Das Blinken der transparenten roten LED zeigt die Kommunikation mit der Zentrale an; wenn sie dauerhaft leuchtet, zeigt sie den Alarmzustand an. Das Leuchten der grünen LED zeigt die Aktivierung eines oder beider Eingänge an.

Dieses Modul verfügt über einen Ausgang zur Ansteuerung einer Fernanzeige, die im Alarmzustand aktiviert wird. Das Technische-Signale-Modul wird über die Loop-Verbindung versorgt.

Es wird in rechteckigen Modulen aus thermoresistentem ABS geliefert. Das MSTAY-Modul ist gemäß der Norm EN 54-18 durch AENOR zertifiziert und mit CE-Kennzeichnung gemäß der Europäischen Bauproduktenverordnung (EU) Nr. 305/2011 versehen.
