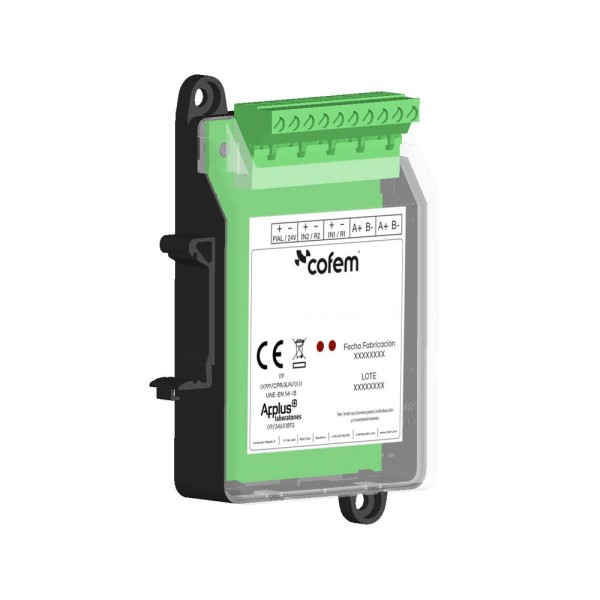

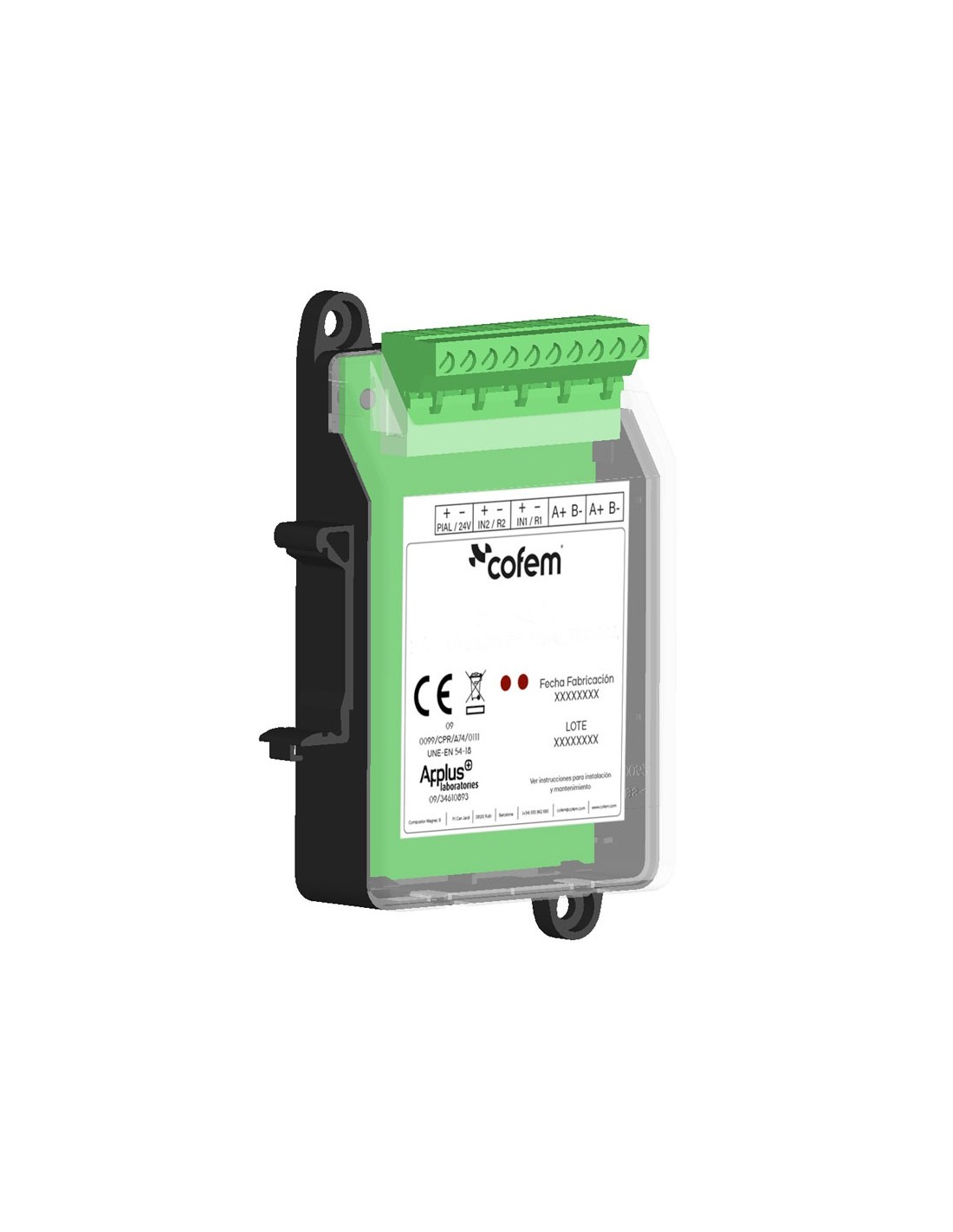

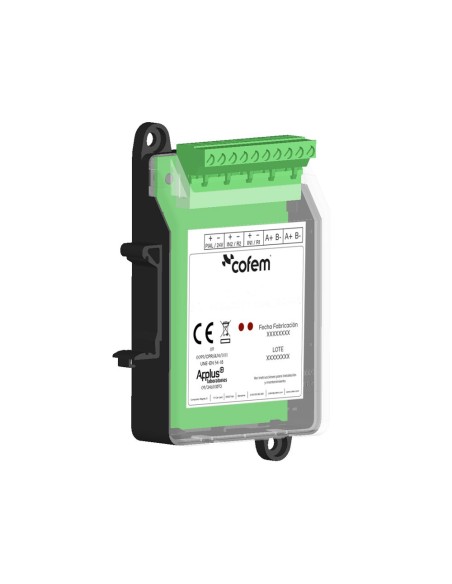

COFEM COFEM-17 MYOA Relaismodul und technisches Signal MYOA

Beschreibung

Mikroprozessorgesteuertes und adressierbares Modul (mit Kurzschlussisolator), das als weiteres Element in den Ring eingebaut wird.

Dieses Modul verfügt über ein Relais mit externer 30-V-Versorgung sowie über einen technischen Signaleingang zur Unterscheidung des offenen oder geschlossenen Zustands eines potentialfreien Kontakts. Das Modul ist durch eine selbstzurückstellende Sicherung mit 0,9 A geschützt, und der Relaisausgang ist mit 0,5 A abgesichert.

Das Modul wird über den Anschluss an den Ring versorgt, benötigt jedoch eine zusätzliche 30-V-Hilfsversorgung, die die für die vom als „R1“ gekennzeichneten Relais gesteuerten Geräte erforderliche Energie bereitstellt. Das Relais wird mit nur einer Funktion (Sirene, Steuerfunktionen oder Kreuzrelais) programmiert, ebenso wie dessen Zeitverzögerung und die Kombination der Sensoren, die es auslösen. Ebenso wird das Vorhandensein von Spannung in der 30-V-Hilfsversorgungsleitung sowie am Relaisausgang überwacht. Die vom Relaisausgang gelieferte Spannung beträgt 30 V.

Am technischen Signaleingang ist in Serie mit dem potentialfreien Kontakt ein 10-kΩ-Widerstand angeschlossen. Im Ruhezustand muss der Kontakt offen sein, und im Fehlerfall muss er geschlossen sein. Am Eingang (gekennzeichnet als IN2) wird der geschlossene Kontakt mit der Kategorie ALARM erkannt.

Das MYOA überwacht jede externe Leitung (Relaisausgang und Eingang des technischen Signals) jeweils mit einem 33-kΩ-Widerstand und zeigt den Zustand „Leitung offen“ oder „Leitung gekreuzt“ an.

Das Blinken der transparenten roten LED zeigt die Kommunikation mit der Zentrale an. Dauerleuchten der roten LED zeigt den Alarmzustand am Eingang an, während das Leuchten der grünen LED das Ansprechen des Relais anzeigt.

Lieferung in rechteckigen Modulen aus wärmebeständigem ABS.

Das MYOA-Modul ist gemäß Norm EN 54-18 durch AENOR zertifiziert und trägt die CE-Kennzeichnung gemäß der Europäischen Bauproduktenverordnung (EU) Nr. 305/2011.
