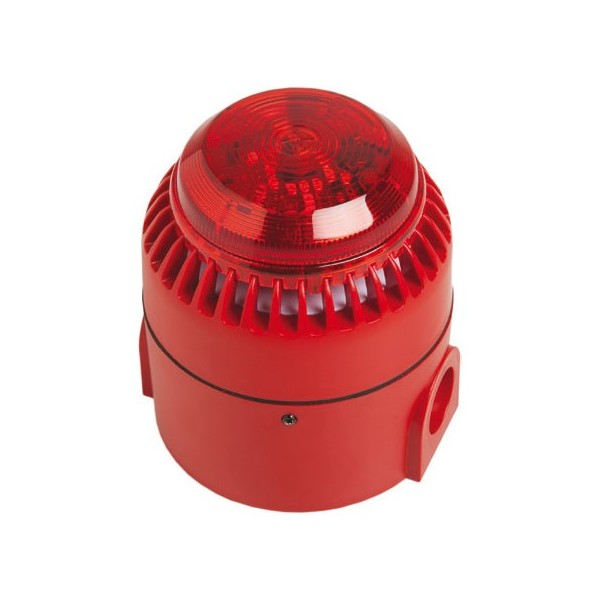

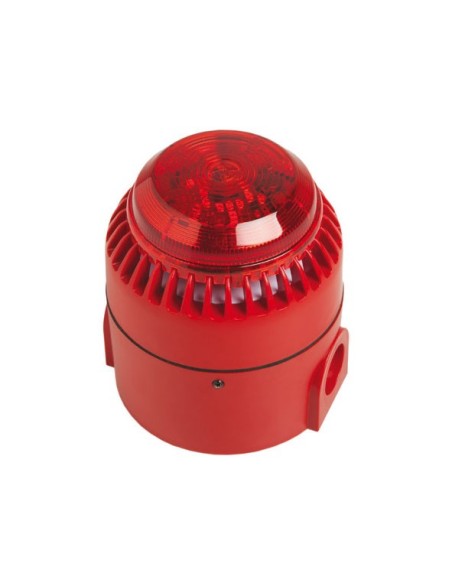

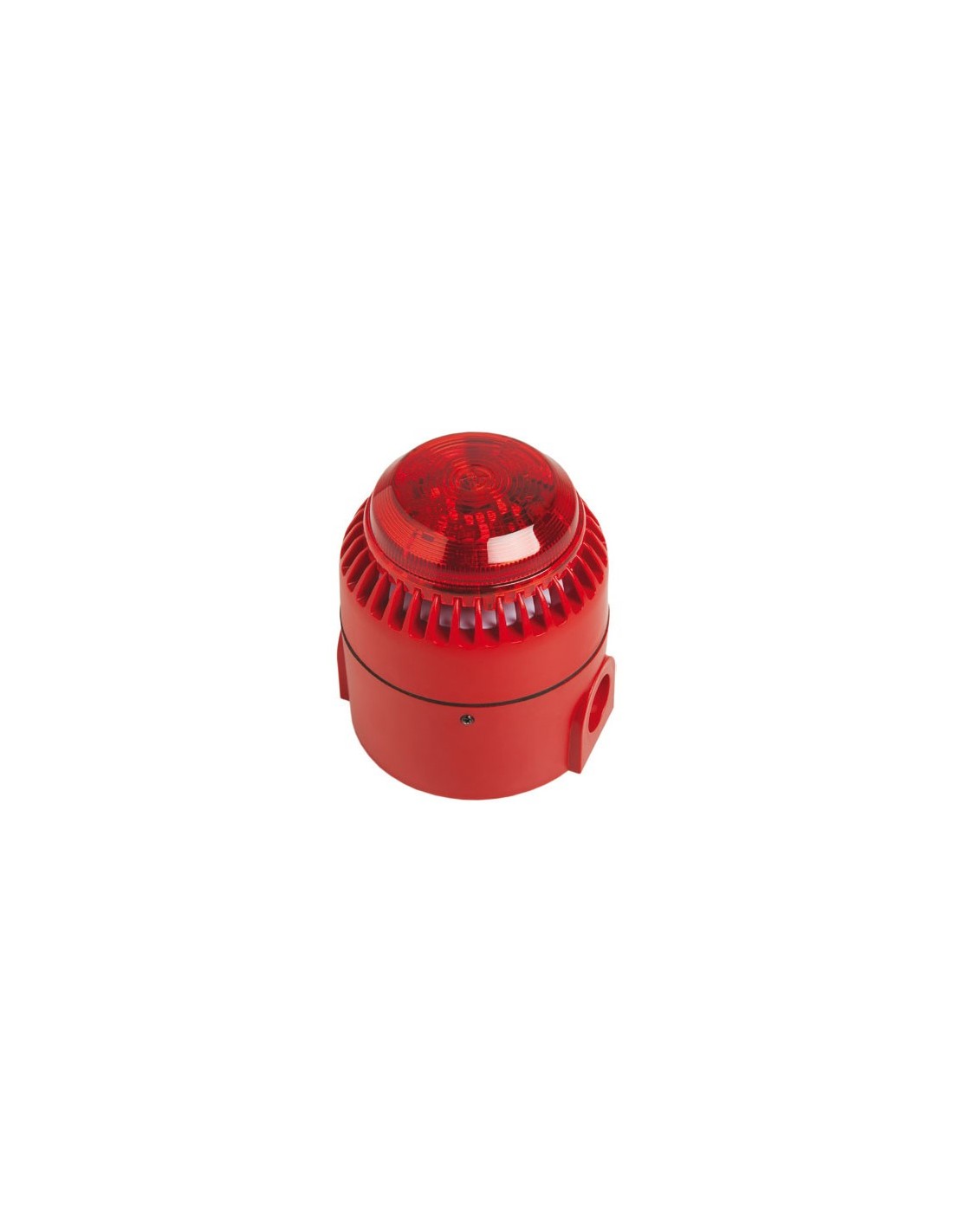

COFEM COFEM-20 SIRAYL Digitaler mikroprozessorgesteuerter und adressierbarer Signalgeber (mit Kurzschlussisolator), der als ein

Beschreibung

Mikroprozessorgesteuerte, adressierbare Sirene (mit Kurzschlussisolator), die als weiteres Element in der Ringleitung installiert wird. Die Sirene wird aus thermoresistentem ABS in roter Farbe gefertigt.

Es handelt sich um ein Modul mit nur einer Programmierfunktion hinsichtlich der Zeitsteuerung und der Kombination der Sensoren, die es auslösen. Diese Sirene wird als Relais konfiguriert und arbeitet als Sirene.

Die Variante SIRAYL gibt zusätzlich optische Signale ab. Dass diese Sirenen speziell Licht aussenden, hat keinen Einfluss auf die Programmierung der Zentrale. Aus diesem Grund werden diese Geräte in der Zentrale so programmiert, als wären sie die Referenz SIRAY.

Die Standardkonfiguration des Sirenentons ist in Abbildung 8A gemäß der Norm EN 54-3 (akustisches Gerät) dargestellt.

Es ist möglich, die Auswahl des Tons und des optischen Signals zu ändern, jedoch beeinflusst dieser Vorgang den Stromverbrauch der Sirene und damit den Punkteverbrauch des Geräts. In Abbildung 8B ist eine Äquivalenztabelle für die Tonwahl (Standard 95 dB-1m und maximale Schallintensität 105 dB-1m) sowie für das optische Signal (W-2,4-2,3/7,5) dargestellt. Die genaue Berechnung kann mit der Software zur Kapazitätsberechnung der Elemente der Ringleitung durchgeführt werden.

Die interne Verdrahtung und die Positionen anderer Mikroschalter dürfen nicht gegenüber den vom Hersteller standardmäßig vorgegebenen Einstellungen verändert werden.

Merkmale

• Versorgung 24V – 35V mit Polarität
• Ruhestromaufnahme 1 mA
• Stromaufnahme im Alarmfall 5–50 mA
• Kurzschlussisolator
• Betriebstemperatur -10°C bis +55°C
• Abmessungen: Ø95 x 107 mm
• Norm: EN54-3
• Schutzart IP65
• Schallintensität 95/105 dB – 1 m
