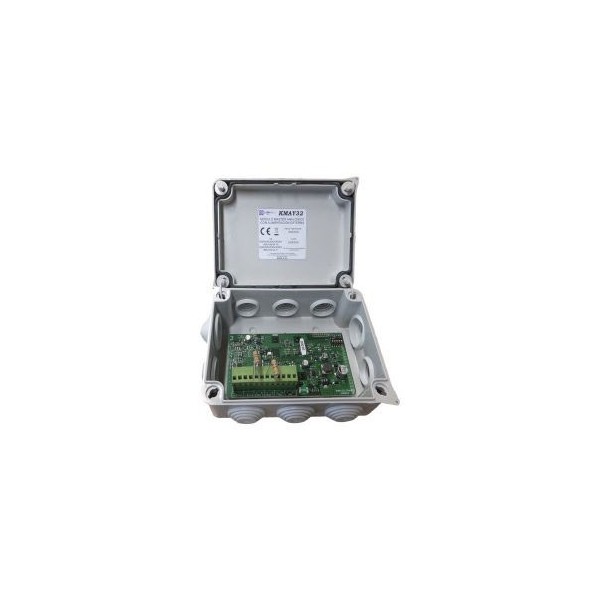

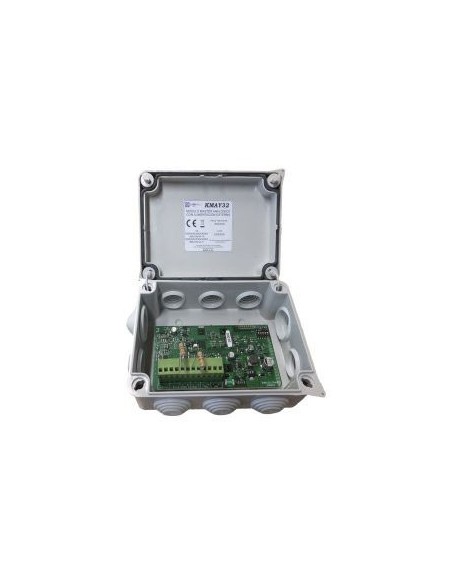

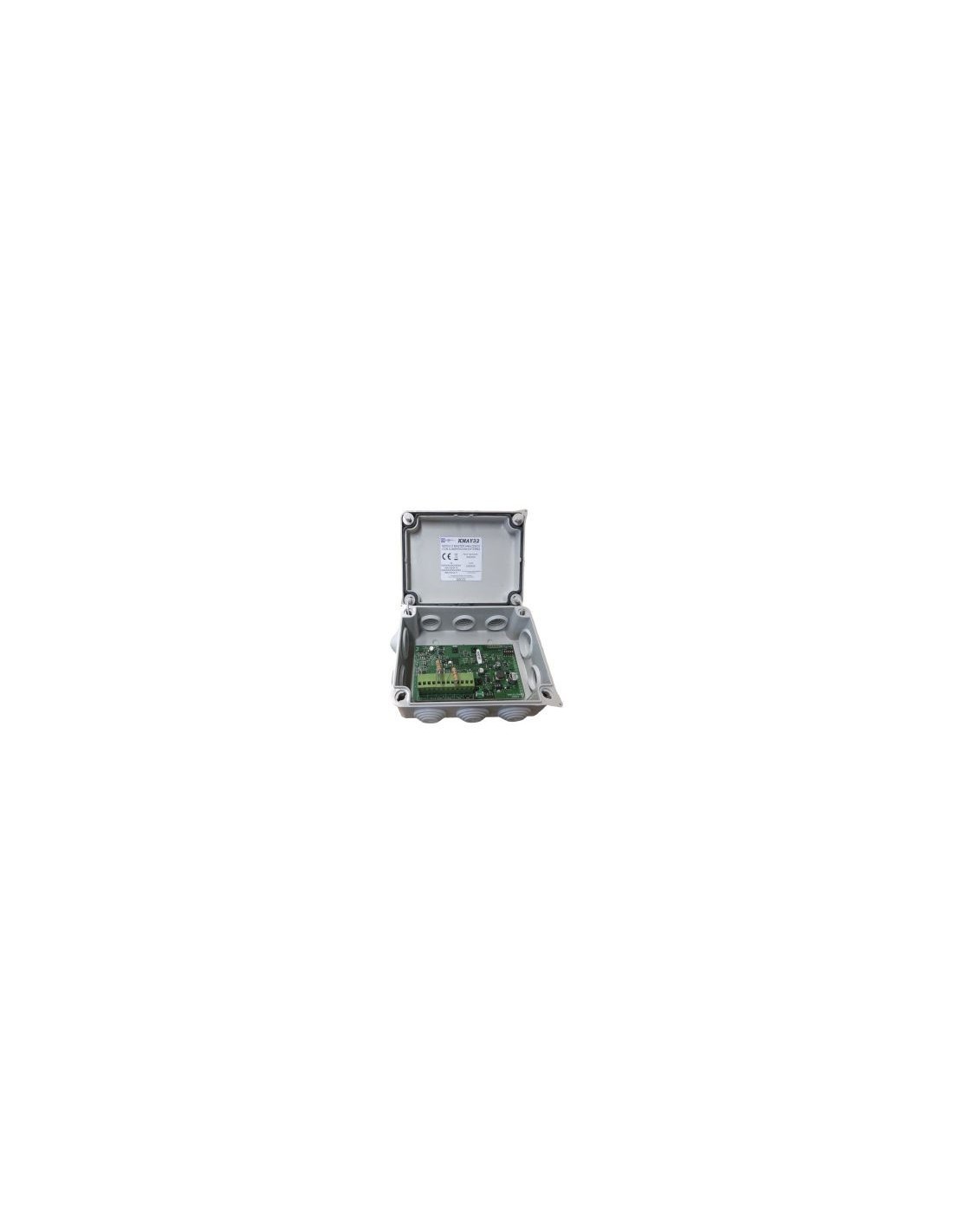

COFEM COFEM-57 KMAY32 Mikroprozessorgesteuertes, adressierbares Analogmodul (mit Kurzschlussisolator), das als ein Ele installie

Beschreibung

Dieses Modul ermöglicht den Anschluss konventioneller Melder und/oder Handfeuermelder an ein analoges Brandmeldesystem und übernimmt die Funktion einer Schnittstelle zwischen einer analogen Brandmeldezentrale und einem konventionellen System.

An der Klemmenleiste „Zone C“ können maximal 10 konventionelle Handfeuermelder installiert werden. An der Klemmenleiste „Zone D“ sind maximal 32 Elemente aus Meldern (A30XH, A30XHS, A30XT und A30XV) und konventionellen Handfeuermeldern zulässig. Beide Klemmenleisten überwachen die Leitung über einen Endwiderstand von 4K7. Auf diese Weise werden der Zustand „Leitung offen“, „Leitung kurzgeschlossen“, „Melderalarm“ oder „Handfeuermelderalarm“ angezeigt.

Merkmale

• Verfügt über einen Mikroschalter zur Konfiguration der Zonenschwellen:
  • Schwelle Leitung offen (μswitch-Pin 1–2)
  • Auslöseschwelle Melderalarm (μswitch-Pin 3–4)
  • Auslöseschwelle Handfeuermelderalarm (μswitch-Pin 5)
• Das Blinken der transparenten roten LED zeigt die Kommunikation mit der Zentrale an; leuchtet sie dauerhaft, zeigt dies den Alarmzustand eines an dieses Modul angeschlossenen Melders oder Handfeuermelders an
• Dieses Modul verfügt über einen Ausgang zur Ansteuerung einer externen Alarmanzeige, die im Alarmzustand aktiviert wird
• Dieses Modul wird über den Anschluss an den Loop versorgt und benötigt eine Hilfsversorgung von 24 V zur Versorgung der Zonen (diese Spannung wird vom Mikrocontroller überwacht)

Spezifikationen

• Kurzschlussisolator
• Zonenspannung 22 V mit Polarität
• Ausgang für Fernanzeige
• Aktivierungsanzeige (rote LED dauerhaft) und Kommunikationsanzeige (rote LED blinkend)
• Loop-Versorgung 24 V~35 V mit Polarität
• Hilfsversorgung 20 V~30 V
• Ruhestromaufnahme 1,5 mA
• Betriebstemperatur -10°C ~ +50°C
• Relative Luftfeuchtigkeit 20% ~ 95%
• Schutzart IP55
• Abmessungen: 159 x 118 x 72 mm
