Passiver 1CH-Video-Balun-Transceiver und spezielle Stromversorgung für HD-TVI, AHD, CVI UTP Cat5e / 6 | Für (Video und Strom) | Kompatibel mit HD-TVI / CVI / AHD / CVBS | Video-Ein-/Ausgang BNC | (Stecker) | Strom-Ein-/Ausgang Standard-Jack | Max. Übertragungsdistanz | 200 m
-
Echtzeit-Übertragung über UTP Cat5e / 6
-
Keine Stromversorgung erforderlich
-
Kompatibel mit allen analogen HD-TVI / CVI / AHD / CVBS-Kameras
-
Siehe Abschnitt „Tabelle der Übertragungsdistanzen“, um die Distanz für 720P / 960P / 1080P / 3MP / 4MP / 5MP / 4K-Kameras zu erfahren
-
BNC-Stecker mit verlängertem flexiblem Mini-Koaxialkabel
-
RJ-45-Anschluss für UTP-Kabel
-
Eingebauter TVS (Transient-Voltage-Suppressor) in Solid-State-Ausführung zum Überspannungsschutz
-
Wellenfilter-Design, antistatisches Design
-
Blitzschutz-Design, Schutzgrad: Ⅲ
-
60 dB Rausch- und Übersprechunterdrückung
-
Hervorragende Störunterdrückung
-
ABS-Kunststoffgehäuse (Engineering Plastic)
-
-

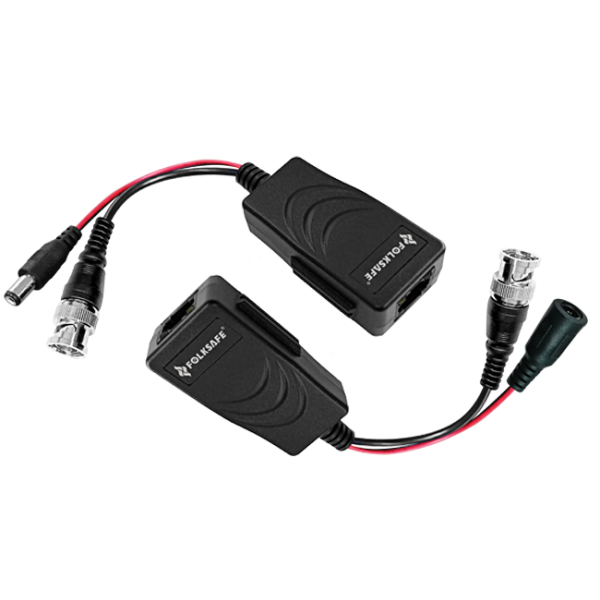

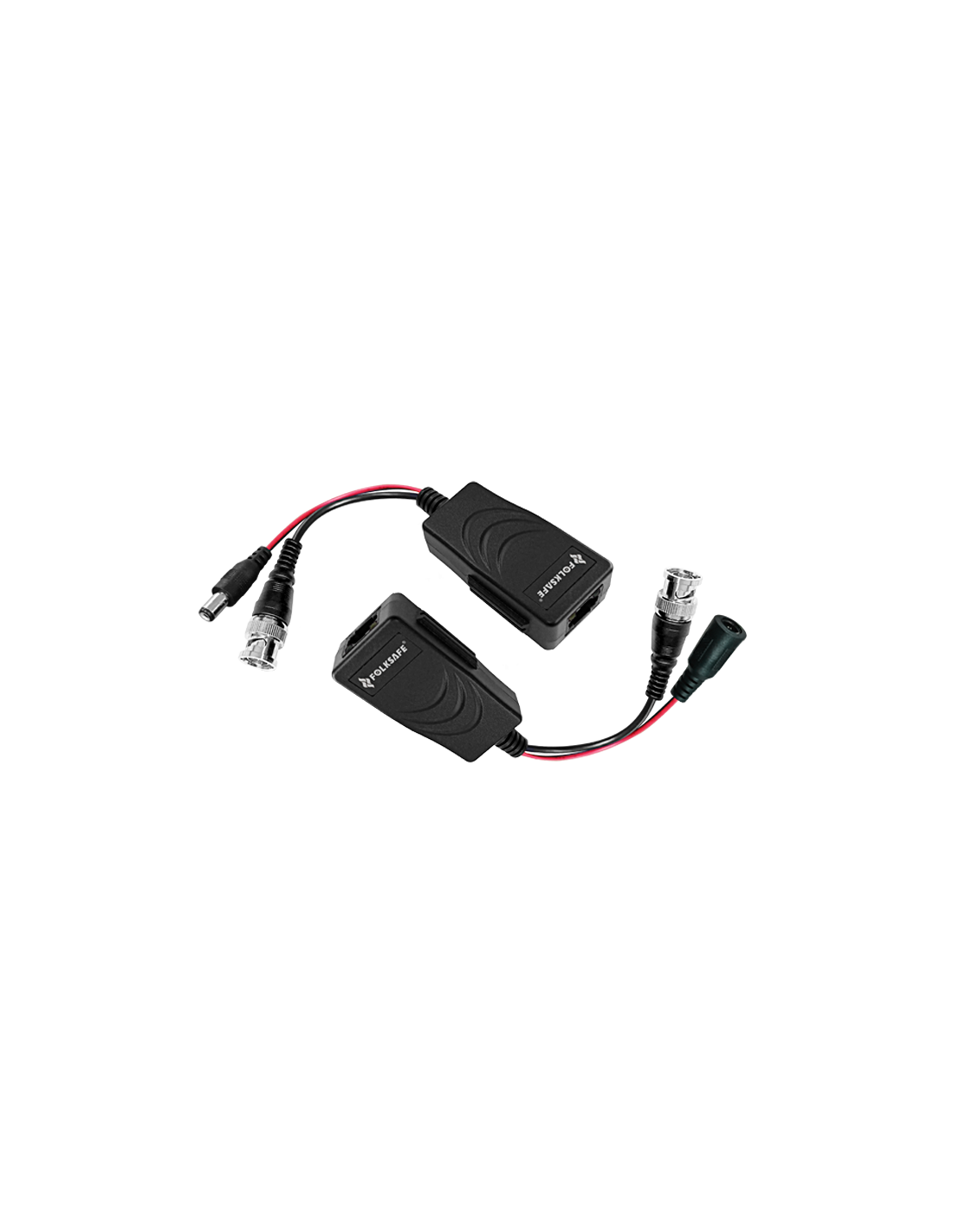

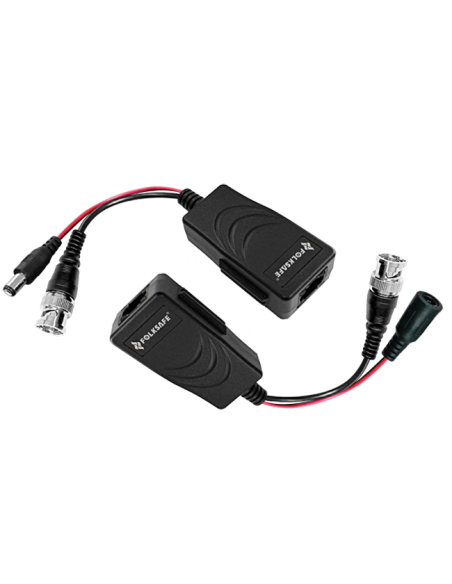

Produktname: Ein-Kanal-HD-Video- und Stromsender/-empfänger
-
Anwendbare Geräte: CCTV-Kameras, Monitore, DVR, Umschalter, IP-Encoder und weitere CCTV-Geräte
-
-
Video
-
Videoformat: HD-TVI / CVI / AHD / CVBS
-
Betriebsfrequenz: DC bis 71 MHz
-
Gleichtakt-/Differenzmodus-Unterdrückung: 15 kHz bis 71 MHz, typ. 60 dB
-
Impedanz
-
Koaxial: BNC-Stecker, 75 Ω unsymmetrisch
-
UTP: RJ45, 100 Ω symmetrisch
-
Dämpfung: typ. 1,5 dB max.
-
-
Kabeltyp
-
Netzwerkkabel: Ein ungeschirmtes verdrilltes Adernpaar (für jedes Videosignal), 24–16 AWG (0,5–1,31 mm)
-
Kategorie: UTP Cat 5e / 6
-
Impedanz: 100 ± 20 Ohm
-
DC-Schleifenwiderstand: 52 Ohm pro 1000 ft (18 Ohm pro 100 m)
-
Differenzkapazität: max. 19 pF/ft (max. 62 pF/m)
-
-
Stromeingang: 12V / 24V, DC / AC
-
Stromübertragung: 12V / 24V, DC / AC, über UTP Cat5e / 6. Siehe die obige Tabelle der Stromdistanzen
-
-
Anschluss: Video-Ein-/Ausgang: BNC-Stecker
-
Video-Ein-/Ausgang: RJ45-Buchse
-
-
Schutz
-
Überspannungsschutz: erneuerbarer Solid-State-Überspannungsschutz
-
Videoeingang: 2 kV (Gleichtakt), 10/700 µs IEC61000-4-5 / 1955 (GB/T 1726, 5-1999)
-
Videoausgang: 2 kV (Differenzmodus), 10/700 µs IEC61000-4-5 / 1955 (GB/T 1726, 5-1999)
-
-
Mechanisch
-
ABS-Kunststoffgehäuse (Engineering Plastic)
-
Gehäusefarbe: Schwarz
-
Abmessungen (L * B * H): 60,4 * 29 * 20,4 mm (BNC-Anschluss und Kabel ausgeschlossen)
-
Nettogewicht: 60 g
-
-
Betriebs-Umgebungstemperatur: -20º ~ 70º C
-
Relative Luftfeuchtigkeit: 0 ~ 95% (nicht kondensierend)
-
Lagerungstemperatur: -40º ~ 150º C
-
-
Kameratyp HD-TVI HD-CVI HD-AHD
-
Kamera 720P 250 m (820 ft) 440 m (1443 ft) 320 m (1049 ft)
-
Kamera 960P Nicht getestet Nicht getestet 320 m (1049 ft)
-
Kamera 1080P 250 m (820 ft) 250 m (820 ft) 250 m (820 ft)
-
3MP-Kamera 250 m (820 ft) Nicht getestet 250 m (820 ft)
-
4MP-Kamera 180 m (590 ft) 200 m (656 ft) 200 m (656 ft)
-
5MP-Kamera 180 m (590 ft) Nicht getestet 180 m (590 ft)
-
Kamera 4K 130 m (426 ft) 200 m (656 ft) 150 m (492 ft)
-
CVBS-Kamera 400 m (1312 ft)
