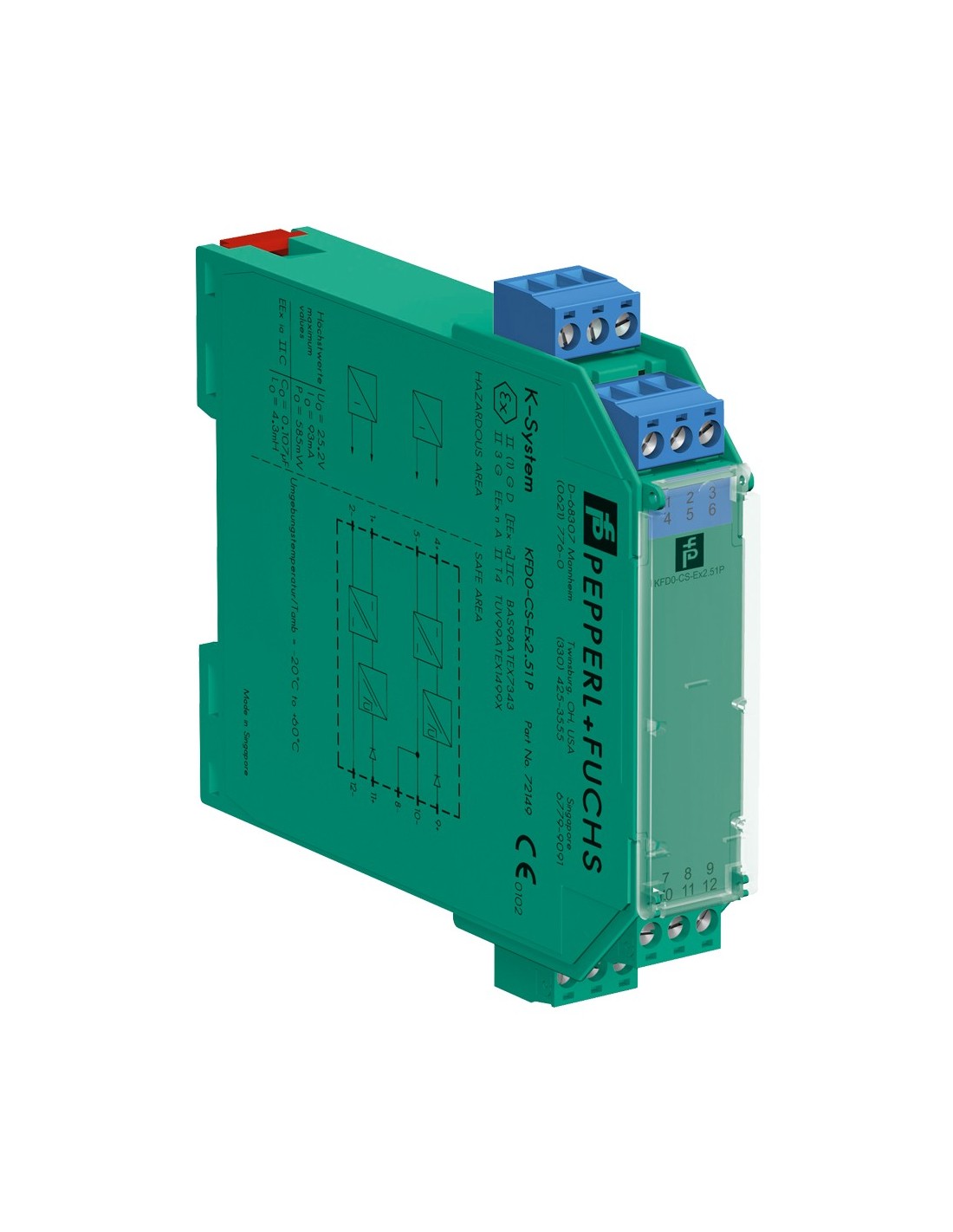

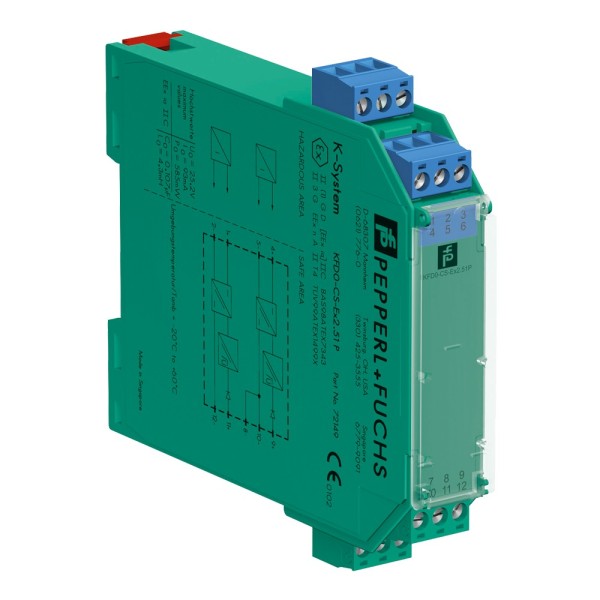

HOCHIKI FOC-729 KFD0-CS-EX2.51P 2-kanalige eigensichere Zener-Barriere, gespeist mit 24 V DC über die Schleife

Beschreibung

Diese isolierte Barriere wird für Anwendungen der Eigensicherheit verwendet. Sie überträgt Gleichstromsignale von Brandmeldern, Rauchmeldern und Temperatursensoren in explosionsgefährdeten Bereichen. Sie kann auch zur Ansteuerung von I/P-Wandlern, Leistungsmagnetventilen, LEDs und akustischen Alarmen verwendet werden.

Der Verpolungsschutz verhindert Schäden am Isolator, die durch eine fehlerhafte Verdrahtung verursacht werden.

Da dieser Isolator schleisengespeist ist, verwenden Sie die technischen Daten, um zu prüfen, ob für die Feldgeräte die geeignete Spannung zur Verfügung steht.

Merkmale

• 2-Kanal-Isolierbarriere
• 24 V DC-Versorgung (schleifengespeist)
• Strom Ein-/Ausgang 0 mA ~ 40 mA
• I/P- oder Transmitterversorgung
• Genauigkeit 1%
• Verpolungsschutz
• Bis SIL2 gem. IEC 61508
• Montage auf DIN-Schiene
• ATEX-Klassifizierung II

Spezifikationen

• Anzahl der Kanäle: 2
• Maximaler Kurzschlussstrom (eigensicher): Uin> 24V: ≤ 65 mA
• Strombereich (nicht eigensicher): 0 ~ 40 mA, nominal
• Anstiegszeit ≤ 5 ms bei Sprung von 4 ~ 20 mA und Uin <24 V
• Maximale Ausgangsspannung im explosionsgefährdeten Bereich für 4 V 24 V: ≥ 21 V - (0.36 x Strom in mA)
• Übertragungsgenauigkeit bei 20°C von ≤200 µA
• Schleifenversorgungsspannung 4 V ~ 35 V DC
• Betriebstemperatur -20°C ~ +60°C (Dauerbetrieb)
• Lagertemperatur -40°C ~ +80°C
• Maximale relative Luftfeuchtigkeit 95% ohne Kondensation
• Abmessungen: 115 x 107 x 20 mm
• Gewicht: 100 g
