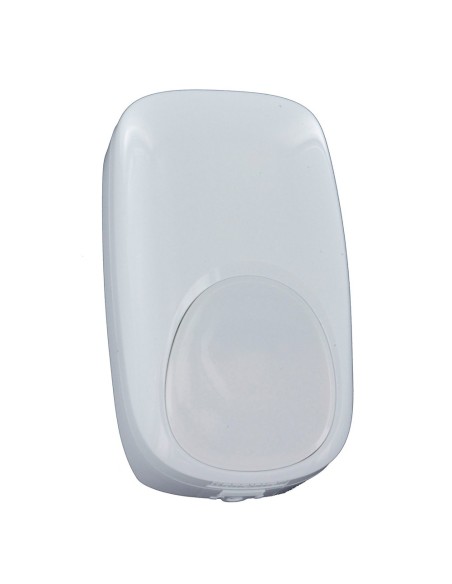

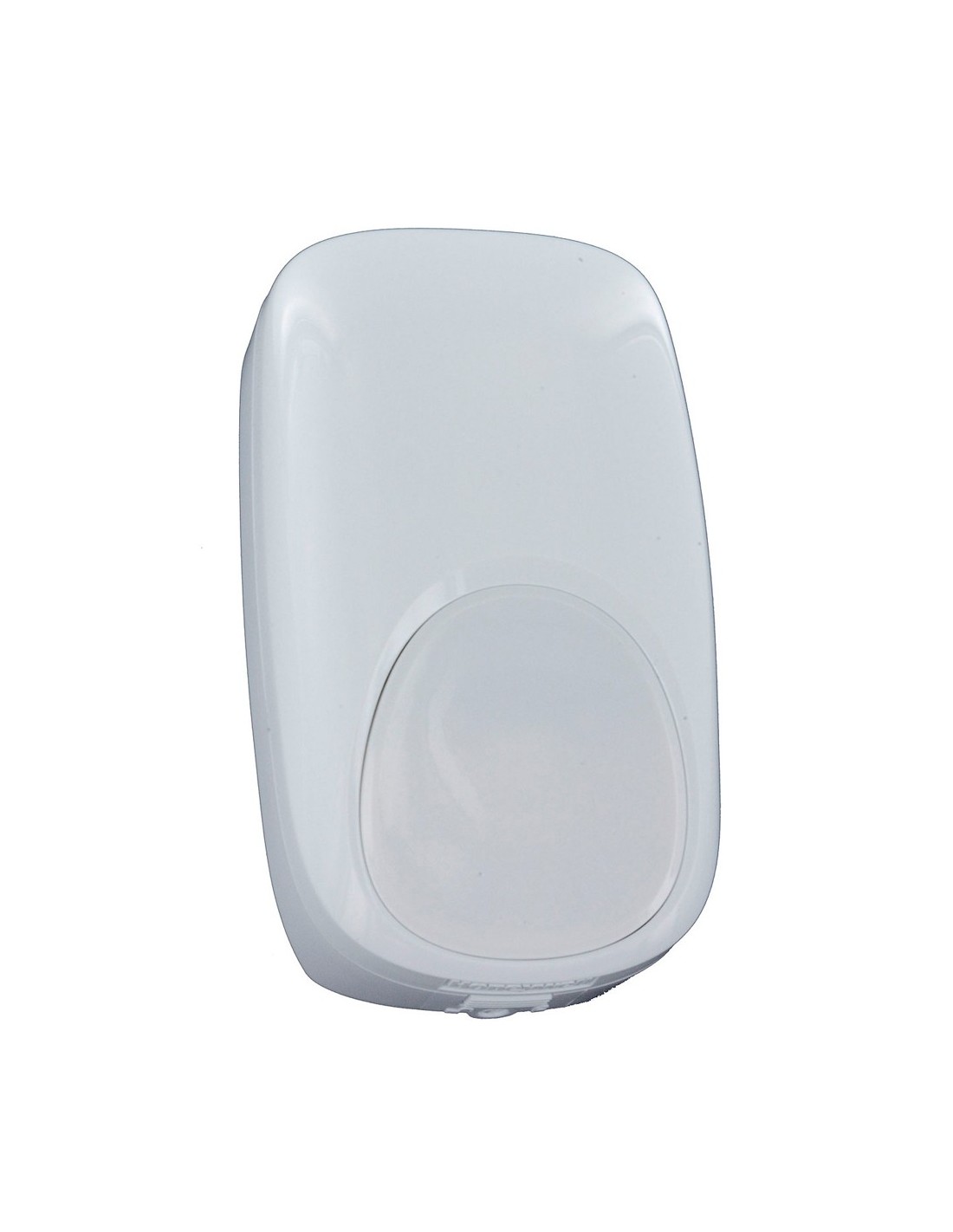

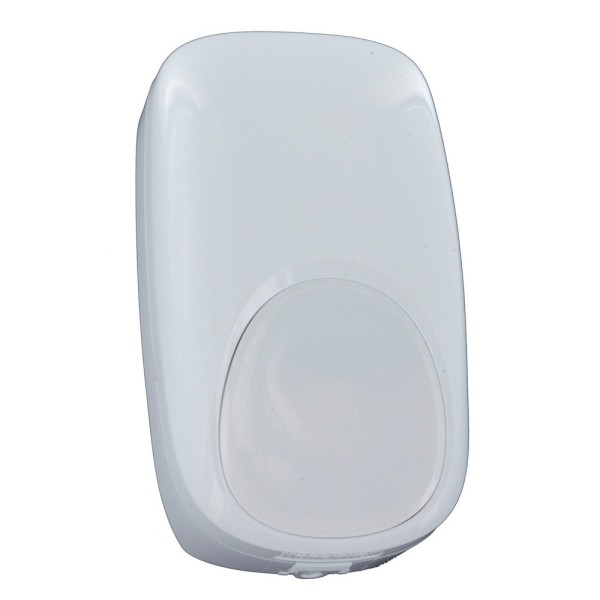

HONEYWELL HONEYWELL-404 DT8016AF24 Volumetrischer Dual-Technologie-Detektor Honeywell

Technische Merkmale

• Volumetrischer Dual-Technologie-Melder von Honeywell
• Detektionstechnologie: Passiv-Infrarot (PIR mit Spiegel) und Mikrowelle
• Erfassungsbereich: 16 m × 22 m
• Anzahl der Zonen: 36 Weitbereichszonen, 10 mittlere, 12 untere, 2 Look-down
• Mikrowellenfrequenz: K-Band 24,200 GHz
• DualCore™-Signalverarbeitung
• Optik mit gleichmäßiger Empfindlichkeit mittels Spiegel

Funktionen

• Integrierte Infrarot-Antimasking-Funktion
• Geh-Test per Taschenlampe aktivierbar
• Selbsttest des Mikrowellenschaltkreises
• Integrierte Vibrationsdetektion
• Look-down-Zonenkonfiguration per Schalter
• Steckverbinder (Plug-in) für schnelle Installation
• Integrierte End-of-Line-Widerstände

Alarme

• Alarmausgang: Form-A-Relais (NO), erregt, 30 mA bei 25 V DC
• Alarmdauer: 3 s
• Antimasking-/Fehlerausgang: Form-B-Relais (NC), 30 mA bei 25 V DC
• Deckel- und Wand-Sabotageschutz über Magnetkontakt

Kommunikationsschnittstelle

• Integrierte EOL-Widerstände für Alarm, Sabotage und Antimasking

Stromversorgung

• Versorgungsspannung: 9 bis 15 V DC
• Typischer Stromverbrauch: 24 mA bei 12 V DC
• Maximaler Stromverbrauch: 30 mA bei 12 V DC
• Zulässige Restwelligkeit: 3 V Spitze-Spitze bei 12 V DC

Umgebungsbedingungen

• Betriebstemperatur: -10 °C bis +55 °C
• Relative Luftfeuchtigkeit: 5 % bis 95 % ohne Kondensation
• Immunität gegen Weißlicht: bis zu 10 000 Lux
• Leuchtstofflampen-Lichtfilter: 50 Hz / 60 Hz
• RFI-Immunität: 15 V/m von 80 MHz bis 2,7 GHz

Physische Merkmale

• Optimale Montagehöhe: 2,3 m
• Abmessungen: 118,6 × 67,3 × 46,4 mm
• Nettogewicht: 137 g

Lieferumfang

• Volumetrischer Dual-Technologie-Melder HONEYWELL-404 (DT8016AF24)

Zertifizierungen

• EN 50131-2-4 Grad 3 Klasse II
