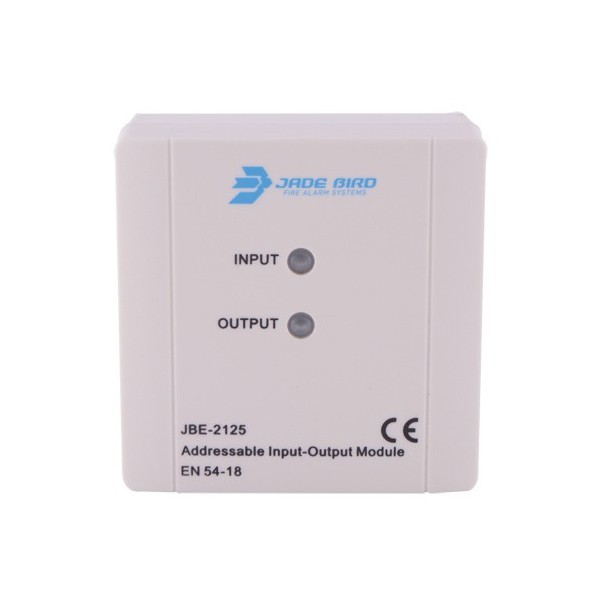

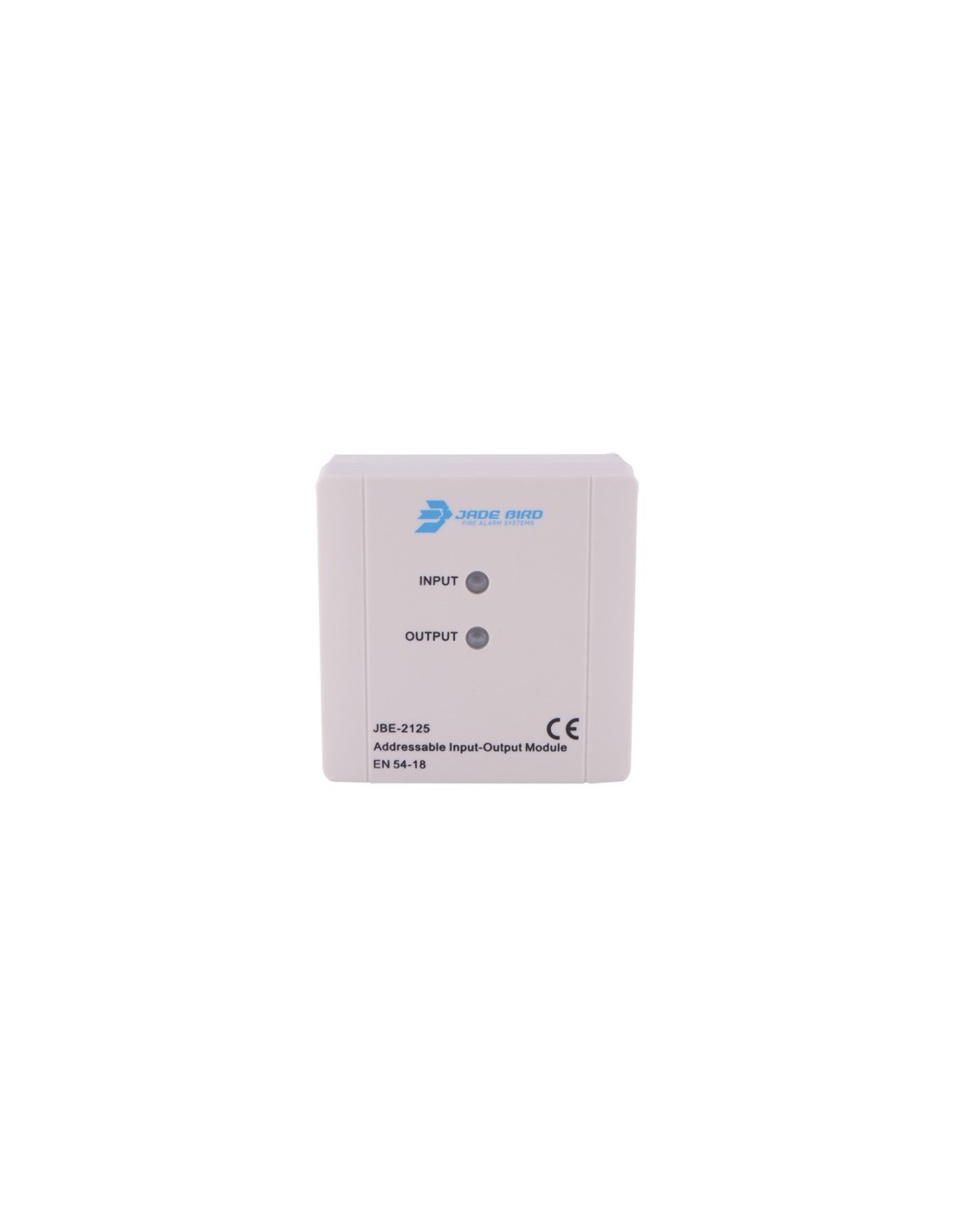

JADE BIRD JADEBIRD-10 JBE-2125 Analogausgangsmodul mit Bestätigungseingang

Analoges Ausgangsmodul mit Bestätigungseingang | Eingang zur überwachten Aktivierungsbestätigung | Schleifenversorgung. Leitungsquerschnitt bis 2.5mm2 | 10 kΩ REOL (mitgeliefert). EN 54-18 zertifiziert | Ohne Isolator. Frontseitige LED-Anzeige. Programmierbare Adresse mittels JBE-AT1 | Überwachter Ausgang oder potentialfreier Relaiskontakt wählbar. Sockel mit Klemmen

• Analogmodul mit 1 Ausgang und Bestätigungseingang
• Betriebsspannung DC 16–30 V (JBE-Pulsamplitudenprotokoll)
• Anschluss: JBE-Kommunikationsbus, 2-adrig, ohne Polarität
• Verdrahtung: ungeschirmtes verdrilltes Adernpaar 0,5–2,5 mm2
• Ruhestrom ≤0,25 mA @24 V
• Stromaufnahme aktiv ≤1 mA @24 V
• Ausgang: max. 1 A @24 V (Modus überwachten Ausgang)
• Relaiskontakte: 2 A @30 V DC (Relaisausgangsmodus)
• EOL-Widerstand Eingang 10 kΩ
• EOL-Widerstand Ausgang 10 kΩ
• Adressierung: Adressierwerkzeug JBE-AT1
• Adressbereich 1–200
• Rote LED-Anzeigen (überwachter Ausgang) IP40 – Ruhezustand: „Input“ und „Output“ blinken
• Ausgangsaktivierung: „Output“ dauerhaft an
• Bestätigung: „Input“ dauerhaft an
• Störung Eingang: „Input“ aus, „Output“ blinkt
• Störung Ausgang 24 V: „Input“ und „Output“ aus
• Rote LED-Anzeigen (potentialfreier Relaisausgang) – Ruhezustand: „Input“ blinkt, „Output“ aus
• Störung: „Input“ und „Output“ aus
• Abmessungen 85×85×41 mm (Länge × Breite × Höhe)
• Gewicht 0,1 kg (inkl. Sockel)
• Schutzart IP40
• EN 54-18:2005 / EN 54-18:2005/AC:2007 zertifiziert
