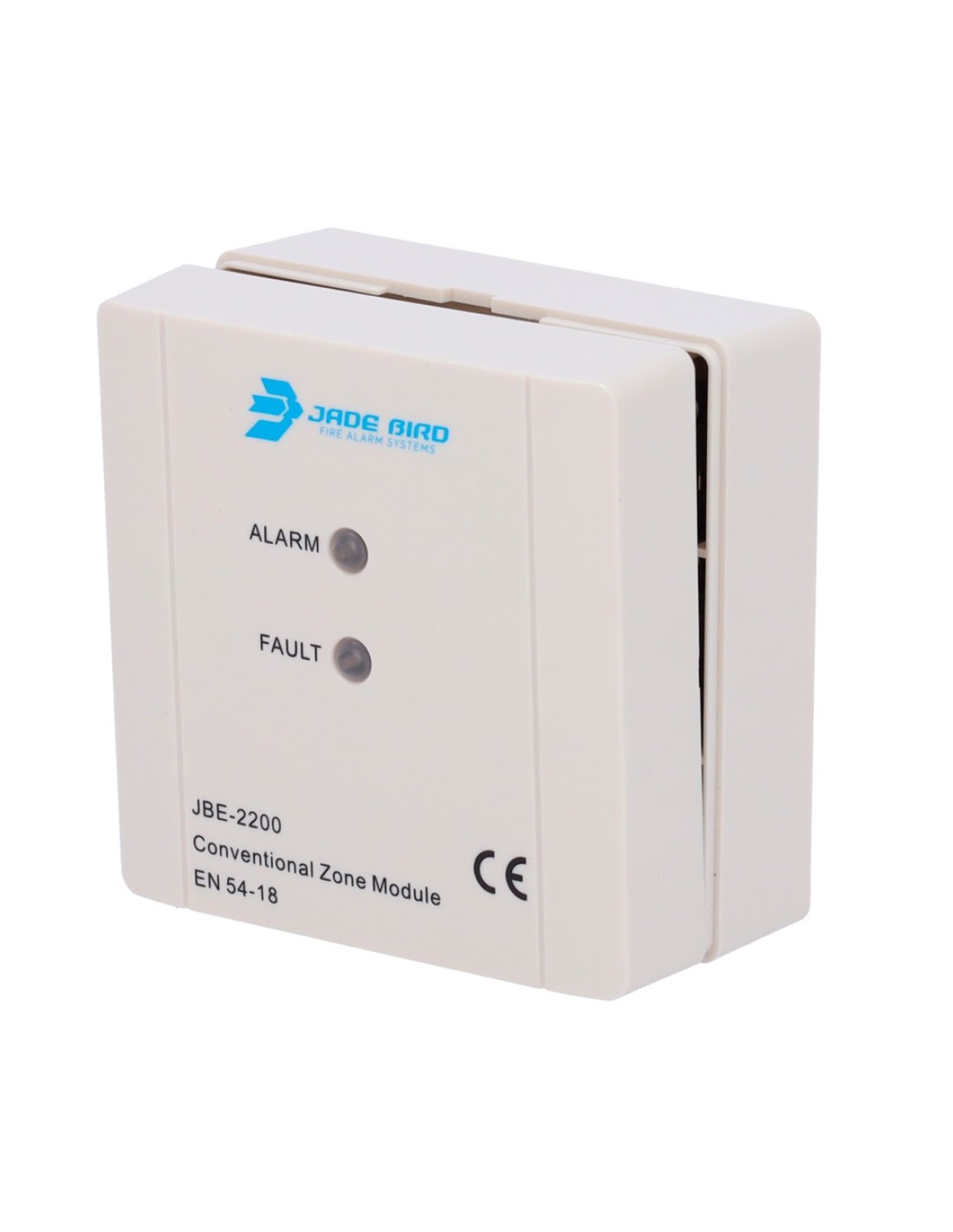

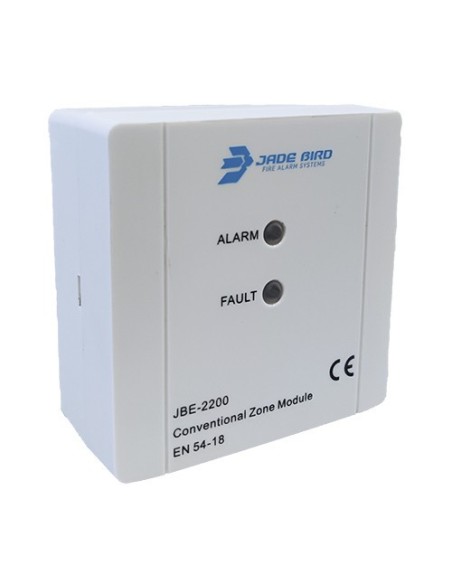

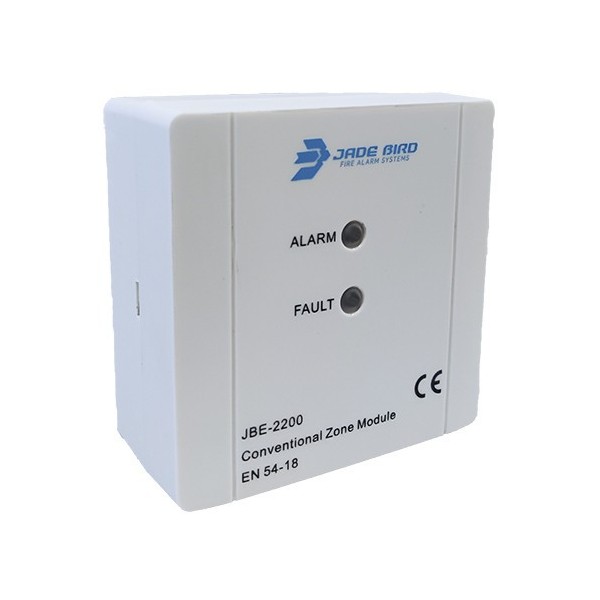

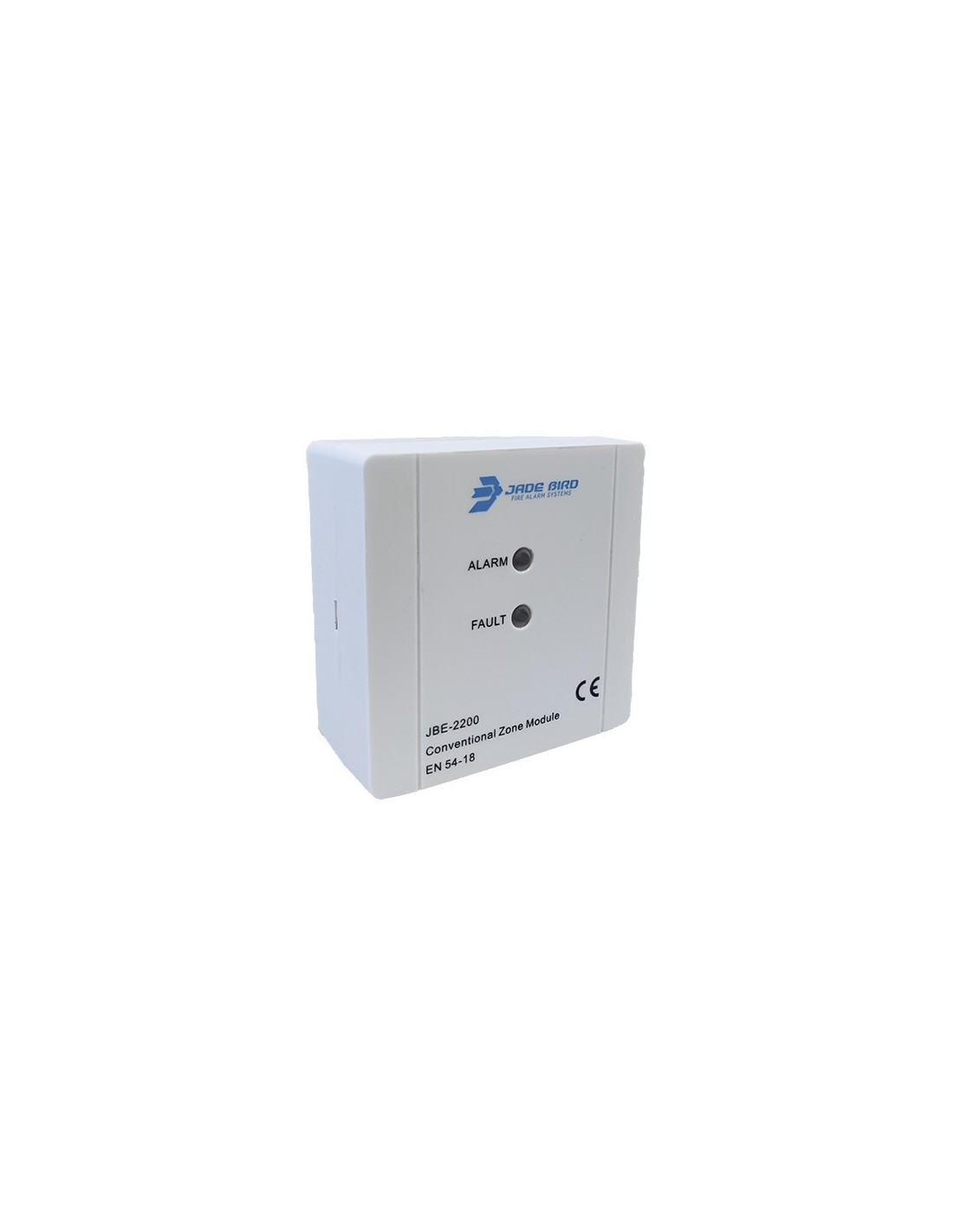

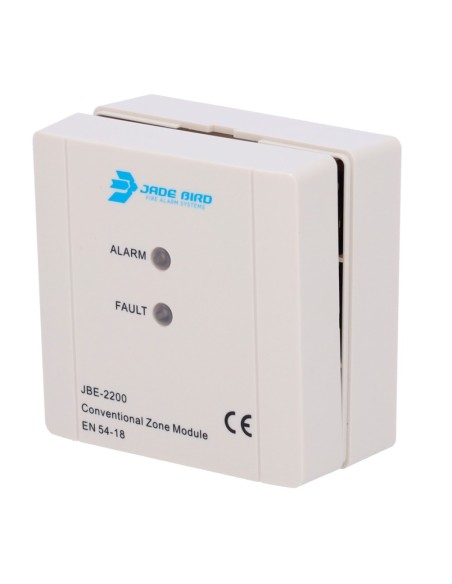

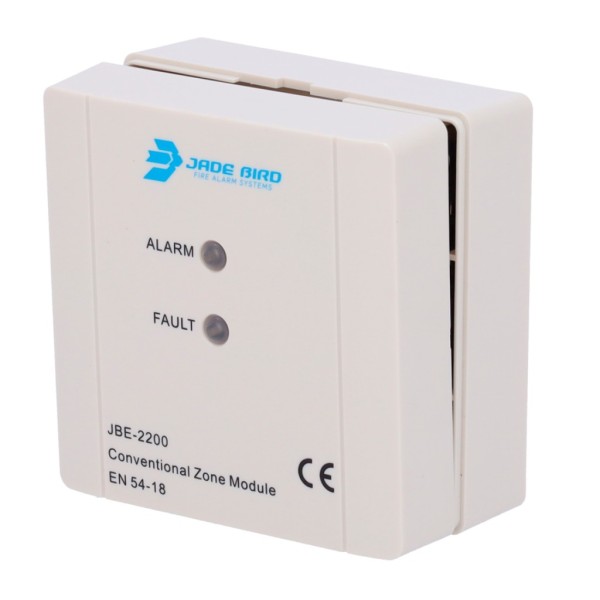

JADE BIRD JADEBIRD-11 JBE-2200 Analogmodul, 1 Eingang für konventionelle Zone

Analogmodul 1 Eingang für konventionelle Zone | Über den Loop oder extern gespeist. Zertifizierung EN 54-18. | JBE-Busanschluss ohne Polarität. Kabel bis 2,5 mm². | Front-LED-Anzeige (Kommunikation und Aktivierung) | Überwachung der externen Stromversorgung. Ausgang für Fernanzeige | Sockel mit Klemmen. Programmierbare Adresse mittels JBE-AT

• Ein-/Ausgangsmodul EN 54-18
• Betriebsspannung DC 19–30 V (JBE-Protokoll mit Pulsamplitude) 20–30 V (24 V DC Power-Bus)
• JBE-Kommunikationsbus, 2-adrig, ohne Polarität
• 24 V DC-Versorgung, 2-adrig, ohne Polarität
• Verdrahtung: verdrilltes Adernpaar ohne Schirm 0,5–2,5 mm²
• Stromaufnahme bei Versorgung über den Loop ≤ 9 mA @24 V (Loop-Verbrauch – Ruhe) ≤ 46 mA @24 V (Loop-Verbrauch – Aktiv)
• Stromaufnahme bei Versorgung mit 24 VDC ≤ 2 mA @24 V (Loop-Verbrauch) ≤ 8 mA @24 V (24 V DC-Verbrauch – Ruhe) ≤ 42 mA @24 V (24 V DC-Verbrauch – Aktiv)
• EOL Zone 4,7 kΩ
• EOL externe PSU 4,7 kΩ
• Adressierung: Adressierwerkzeug JBE-AT1
• Adressbereich 1–200
• LED-Anzeige im Ruhezustand: „Input“- und „Output“-LED blinken
• Rot (ALARM) Ruhezustand: Blinkt mit Loop-Polling
• Alarm: Dauerlicht bei Aktivierung
• LED-Anzeige im Ruhezustand: „Input“-LED blinkt, „Output“-LED aus
• Orange (FAULT) Unterbrechung: Dauerlicht
• Unterspannung: Blinkt 1× pro Sekunde
• Kurzschluss: Blinkt 2× pro Sekunde
• Überstrom: Dauerblinken
• Reset: Blinkt während des Resets (3 Sekunden)
• Abmessungen (H×B×T) 85 mm × 85 mm × 41 mm
• Gewicht 0,1 kg (inklusive Sockel)
• Schutzart IP40
• Norm EN 54-18:2005 / EN 54-18:2005/AC:2007
• DoP DoP-0370-CPR-6272-1
