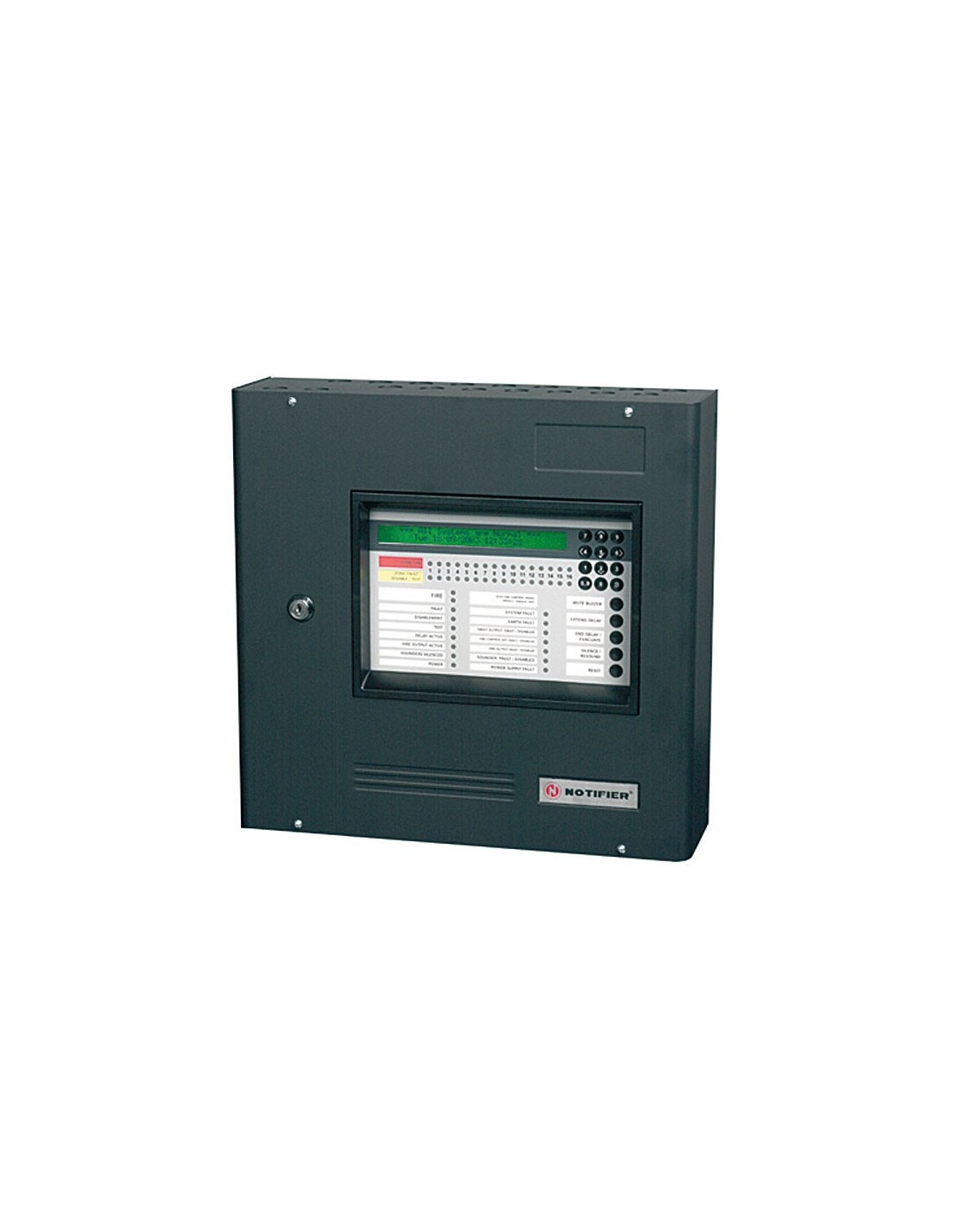

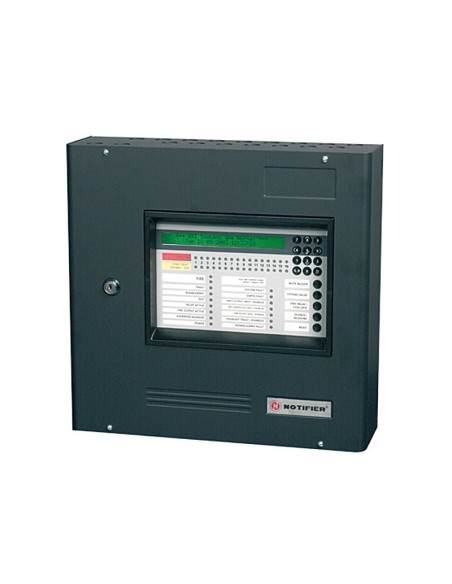

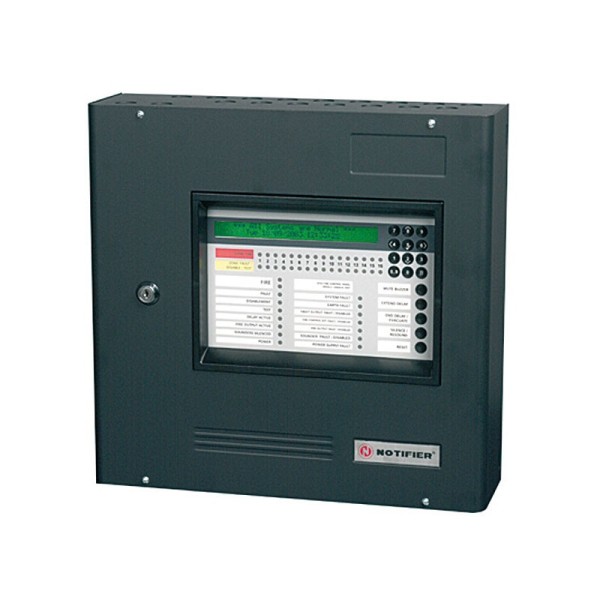

NOTIFIER NOTIFIER-11 002-456-001 Analoge Zentrale mit 1 Loop, kompatibel mit der Serie 500, 700, nfx, view und smart 4

Beschreibung

Algorithmische, mikroprozessorgesteuerte analoge Zentrale mit 1 Loop für die Branddetektion und Brandalarmierung, die die Systemelemente individuell überwacht und steuert. Kompaktes System mit integriertem Netzteil und Kapazität für 1 intelligenten analogen Melderloop mit 6 Ausgangskreisen, 2 konfigurierbaren Eingangskreisen und 1 AUX‑Ausgang 24 V DC zur Versorgung externer Geräte.

Der Loop kann maximal 99 intelligente analoge Melder sowie 99 Überwachungsmodule (Eingang) oder Steuermodule (Ausgang) ansteuern, bis zu insgesamt 198 einzeln identifizierbare Punkte. Enthält Loop‑Isolatoren am Ein- und Ausgang der Loop‑Verdrahtung. Kann Sirenen und Blitzmelder über den SLC‑Loop versorgen (gemäß Spezifikation). Integriert AWACS‑Algorithmen, um VIEW‑ und SMART‑4‑Sensoren anschließen zu können. Verfügt über 1 RS232‑Kommunikationsschnittstelle mit DB‑9‑Stecker für den Anschluss an Drucker, Konfigurationsprogramm, Integration oder grafische Fernbedien-/Leitsoftware. Kapazität für 1 optionale Kommunikationsschnittstelle RS485 für den Anschluss von Remote‑Repeatern 002-450-001.

Verfügt über ein alphanumerisches LCD‑Display (Flüssigkristall) mit 2 Zeilen à 40 Zeichen, Folientastatur mit Funktions- und Steuertasten sowie LEDs zur Anzeige des Systemstatus und zur individuellen Anzeige der 16 Zonen in Alarm sowie Störung/Fehler/Abgeschaltet. Montiert in einem Metallgehäuse mit Platz für 2 Batterien 12 V DC, 12 Ah.

Merkmale

• Algorithmische, mikroprozessorgesteuerte analoge 1‑Loop‑Zentrale, nicht erweiterbar, kompatibel mit allen Geräten der Serien 500, 700 und NFX
• Integriert die AWACS‑Algorithmen zur Verwaltung und Steuerung der Laser‑Sensoren VIEW und SMART 4

Spezifikationen

• Nennversorgung 230 V AC
• Nennfrequenz 50 Hz
• Nennstromaufnahme 1,6 A
• Alarmstrom 1 A
• Ausgangsspannung 24 V DC
• Maximaler Ausgangsstrom 250 mA
• Ausgang des analogen Loops 22,5 V ~ 26,4 V DC / 0,5 A
• Relaiskontakt (Last) 30 V / 1 A
• Betriebstemperatur -5 °C ~ +45 °C
• Relative Luftfeuchte 5 % ~ 95 % (nicht kondensierend)
• Schutzart IP30
• Gewicht ca. 6 kg (ohne Batterien)
• Abmessungen: 380 (B) x 365 (H) x 110 mm
• Zertifikat 0786-CPD-20851; EN 54 Teil 2 und 4
