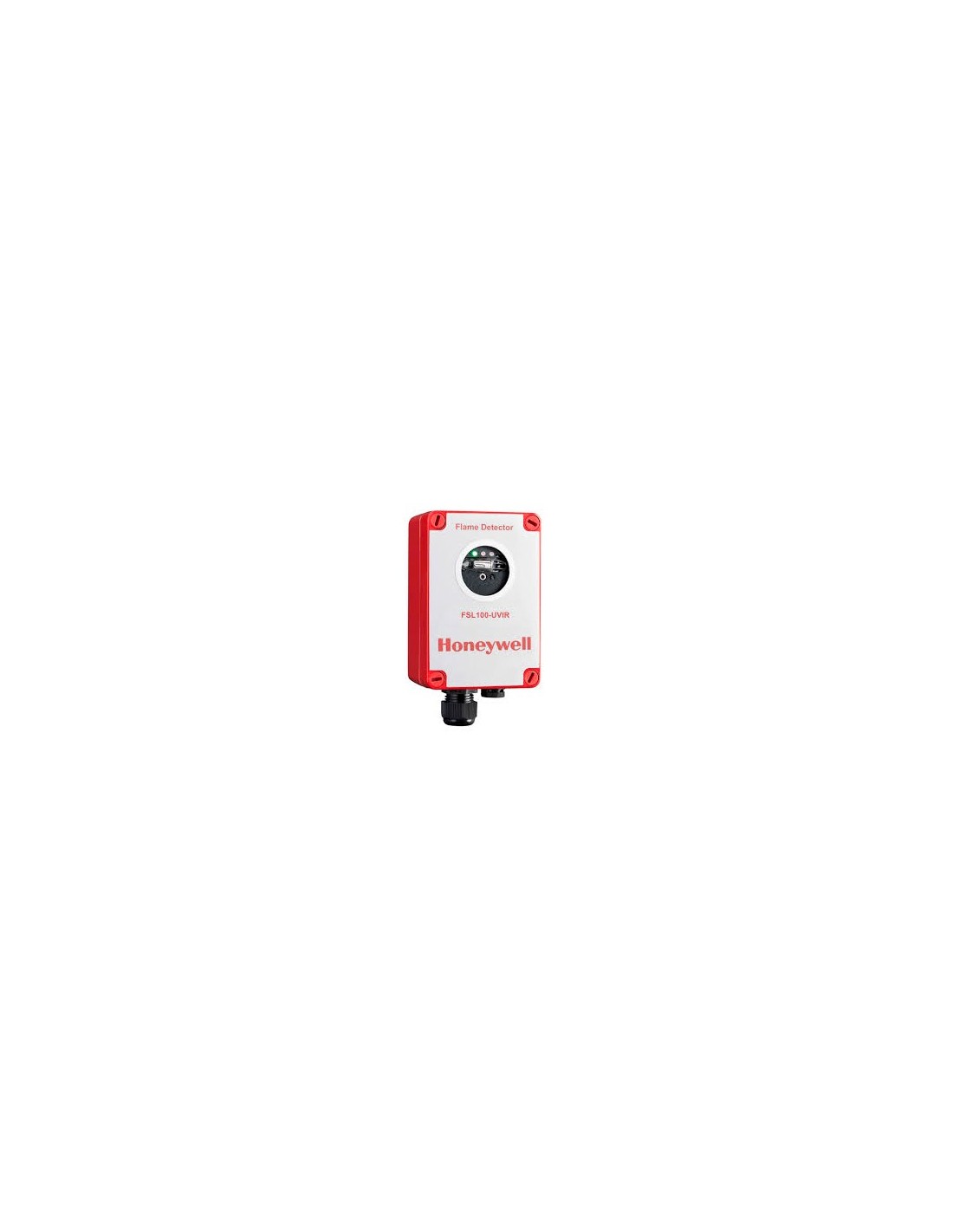

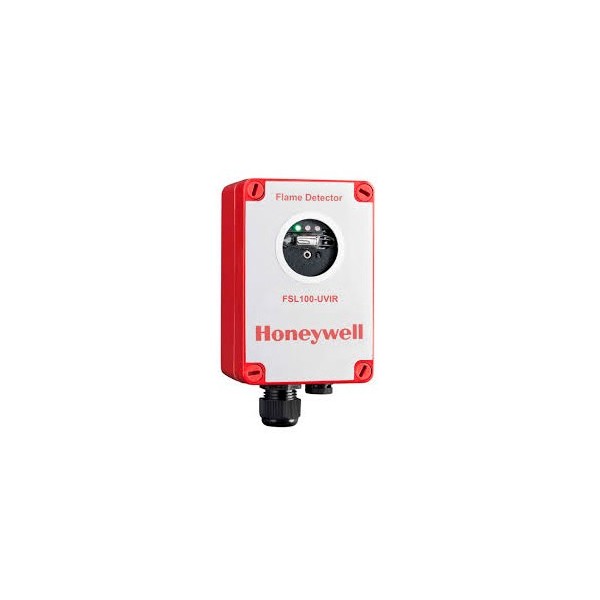

NOTIFIER NOTIFIER-349 FSL100-UVIR UV/IR-Flammenmelder der Notifier-Serie FSL100 für Innen-, Außenbereich und ATEX-Zone 2/22

Technische Merkmale

• UV/IR-Flammenmelder Notifier Serie FSL100
• Duale Detektion mittels UV/IR-Technologie
• Reichweite 25 m zur Alarmauslösung innerhalb von 10 Sekunden bei einem n-Heptan-Feuer von 0,1 m²
• Mindest-Sichtkegel von 90° horizontal und vertikal
• Effektive Detektion eines breiten Spektrums an Kohlenwasserstoff- und Nicht-Kohlenwasserstoffbränden
• Überwachung von Flammen schwerer Kohlenwasserstoffe wie Holz, Papier und Benzin
• Detektion von Wasserstoff und leichten Kohlenwasserstoffen wie Methanol und Methan
• Lokale LED-Anzeigen für Normalbetrieb, Störung, Störung mit wiederholter Selbstprüfung und Alarm

Funktionen

• Analyse der Flackerfrequenz der Flamme zur verbesserten Unterdrückung von Fehlalarmen
• Vollautomatische vollständige Selbstprüfung
• Optionale manuelle Fern-Selbstprüfung
• Kontinuierliche Überwachung des Systemstatus
• Gute Beständigkeit gegenüber direktem und reflektiertem Sonnenlicht
• Gute Beständigkeit gegenüber Leuchtstoffröhren und Halogenlampen mit Glasabdeckung
• Gute Beständigkeit gegenüber Lichtbögen und elektrischen Entladungen
• Gute Beständigkeit gegenüber Lichtbogenschweißen in mehr als 3 m Abstand vom Melder
• Anlaufzeit unter 10 Sekunden
• Alarm-Ansprechzeit zwischen 8 und 30 Sekunden

Alarme

• SPDT-Alarmrelais-Ausgang 30 VDC und 2 A, max. 60 W, im Normalbetrieb ohne Alarm stromlos
• SPDT-Störrelais-Ausgang 30 VDC und 2 A, max. 60 W, im Normalbetrieb ohne Störung bestromt
• Alarmkonfiguration mit LED und Relais wahlweise verriegelt oder nicht verriegelt
• Werkseinstellung verriegelt
• Anschluss an Brandmeldezentralen über Endwiderstände und Alarm durch Stromerhöhung

Kommunikationsschnittstelle

• 4–20-mA-Stromausgang serienmäßig verfügbar, in Stufen, stromsenkend und nicht galvanisch getrennt
• 0-mA-Ausgang bei Spannungsversorgungsausfall oder Mikroprozessorfehler
• 2-mA-Ausgang bei optischer Störung
• 4-mA-Ausgang für Normalbetrieb
• Ausgang über 20 mA bei Alarm
• Klemmen geeignet für Leiter von 0,5 mm² bis 1,5 mm²
• M20-Kabeleinführung mit Kabelverschraubung für Kabel von 5,5 bis 13 mm

Stromversorgung

• 12/24 VDC-Versorgung mit Nennbereich von 10 bis 28 VDC
• Stromaufnahme im Normalbetrieb 25 mA bei 24 VDC
• Stromaufnahme im Alarm ±75 mA bei 24 VDC

Umgebung

• IP65-Schutz gegen Staub und Wasser
• Betriebstemperatur von -40 °C bis +70 °C
• ATEX- und FM-Klasse-3611-Umgebungstemperatur von -25 °C bis +70 °C

Physische Merkmale

• Nicht entflammbares Gehäuse aus glasfaserverstärktem Polyester (GRP)
• UV-beständiges und selbstverlöschendes Gehäuse V-0 gemäß UL-94
• Hochsichtbare rote Farbe
• Druckausgleich zur Vermeidung von Feuchtigkeitsansammlung im Inneren durch Änderungen des atmosphärischen Drucks
• Abmessungen: 125 x 80 x 57 mm
• Gewicht: 465 g

Lieferumfang

• UV/IR-Flammenmelder NOTIFIER-349 (FSL100-UVIR)

Zertifizierungen und Normen

• EN54-10-Zertifikat mit hoher Empfindlichkeit
• EN54-10 Zulassung Klasse 2 für Typ UV/IR
• Geeignet für ATEX/IECEx Zone 2/22
• Geeignet für FM 3611 Klasse 1, 2 und 3 Division 2
