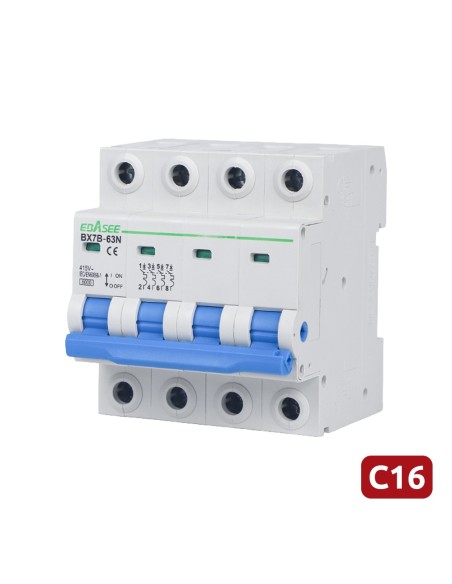

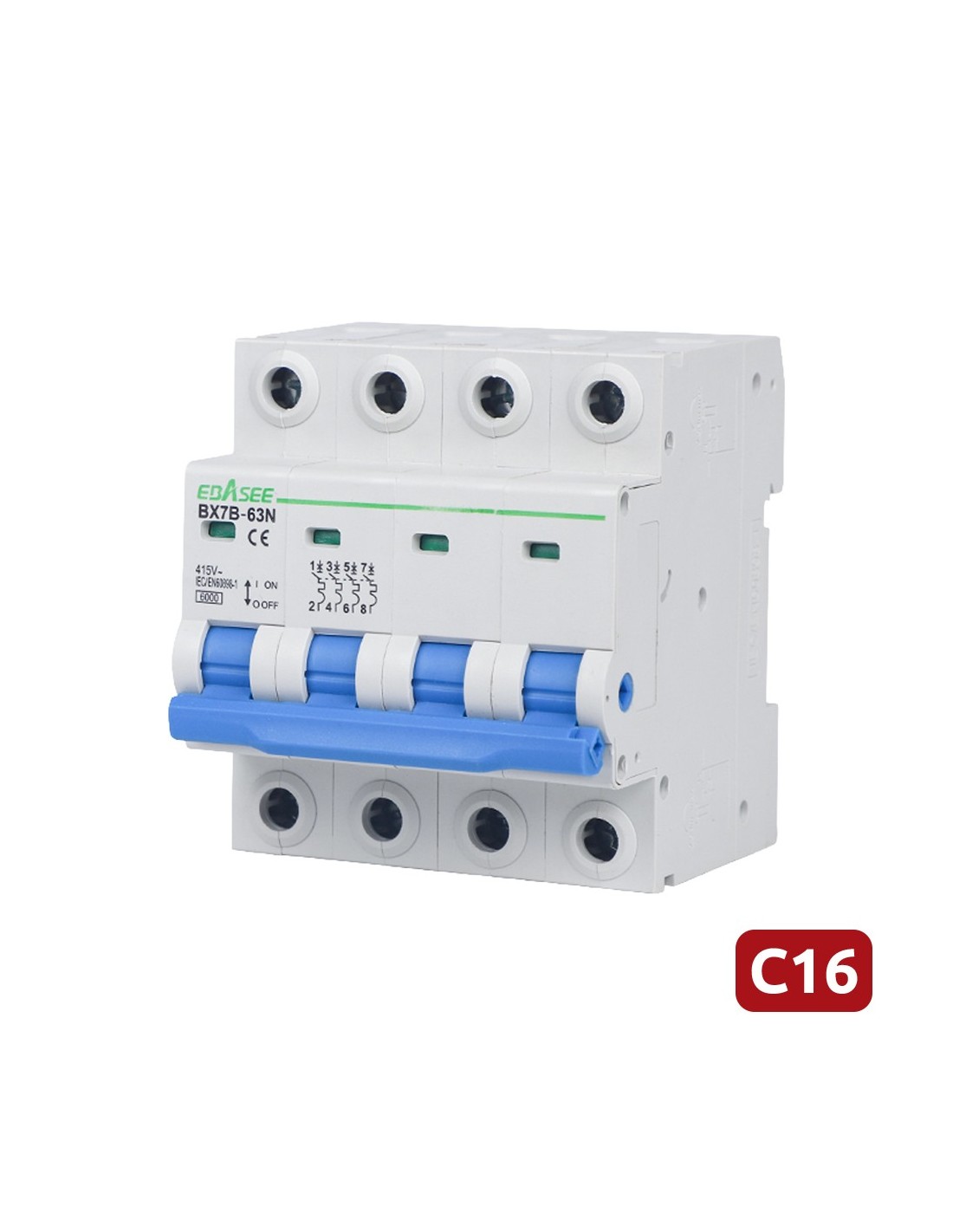

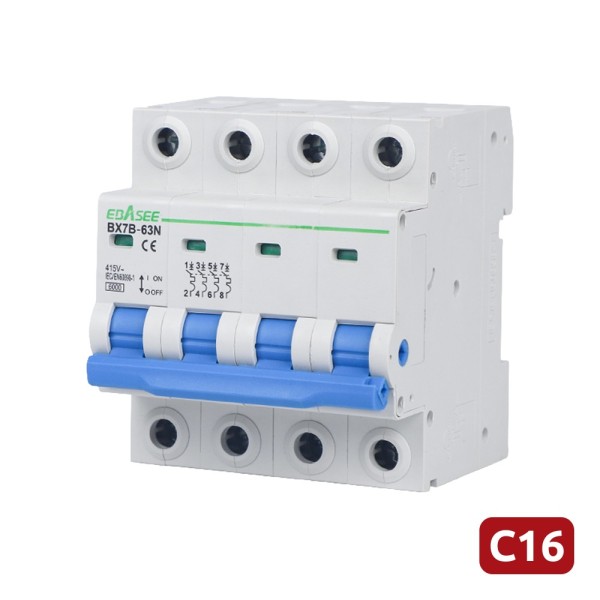

Leitungsschutzschalter (magnetothermisch) – Nennstrom 16 A – 4-polig (Dreiphaseninstallationen) – Charakteristik Typ C – Für DIN-Schiene
Lieferung innerhalb von 24–48 Geschäftsstunden. Große Sendungen und Inselsendungen können bis zu zw
Leitungsschutzschalter (MCB) – Nennstrom 16A – 4 Pole (Drehstrominstallationen) – Charakteristik Typ C – Für DIN-Schiene
Die Serie der Leitungsschutzschalter BX7B wurde entwickelt, um Niederspannungs-Elektroinstallationen vor Überlast und Kurzschluss zu schützen. Sie erfüllt die Norm IEC/EN 60898-1 (interOEM) und gewährleistet damit weithin anerkannte Sicherheits- und Leistungsstandards für Anwendungen im Wohnbereich, in Gewerbeobjekten und in der leichten Industrie.
Zu den Vorteilen zählen Vielseitigkeit und Kompatibilität: erhältlich in zwei Nennströmen sowie als 2- oder 4-polige Ausführung, wodurch sie sowohl für einphasige als auch für dreiphasige Stromkreise geeignet sind. Die Montage erfolgt einfach auf einer Standard-DIN-Schiene, mit Anschluss von oben oder unten sowie guter mechanischer und thermischer Stabilität für typische Innenraum-Umgebungsbedingungen.
Die häufigsten Einsatzbereiche sind Elektroverteilungen in Wohnhäusern, Büros, Ladengeschäften und leichten Industrieanlagen.
SPEZIFIKATIONEN:
| Baureihe | Leitungsschutzschalter |
| Montage | DIN-Schiene 35mm (EN 60175) |
| Klemmentyp | Kabel / Sammelschiene (pin-type busbar) |
| Anschluss | Superior / unten |
| Anschlussquerschnitt oben | 25mm2 AWG 18/3 |
| Anschlussquerschnitt unten | 25mm2 AWG 18/3 |
| Anzugsdrehmoment | 2Nm |
| Empfohlener Leiterquerschnitt | 2.5mm2 (Nennstrom 13–20A) |
| Abmessungen | 71.2 (B) x 81.4 (H) x 79.0 (T) mm |
ELEKTRISCHE EIGENSCHAFTEN | |
| Nenneingangsstrom | 16A |
| Anzahl der Pole | 4P (Drehstrom) |
| Nennspannung | 415V |
| Isolationsspannung | 500V |
| Nennfrequenz | 50/60Hz |
| Nennschaltvermögen | 6000A |
| Spitzenstoßspannung | 6000V |
| Prüfspannung (dielektrisch) bei Industriefrequenz (1 min) | 2kV |
| Charakteristik | C |
| Verschmutzungsgrad | 2 |
MECHANISCHE EIGENSCHAFTEN | |
| Elektrische Lebensdauer | 6000 Schaltspiele |
| Mechanische Lebensdauer | 20000 Zyklen |
| Schutzart | IP20 |
| Referenztemperatur | 30ºC |
| Betriebstemperatur | -5 - 40ºC |
| Lagertemperatur | -25 - 70ºC |
