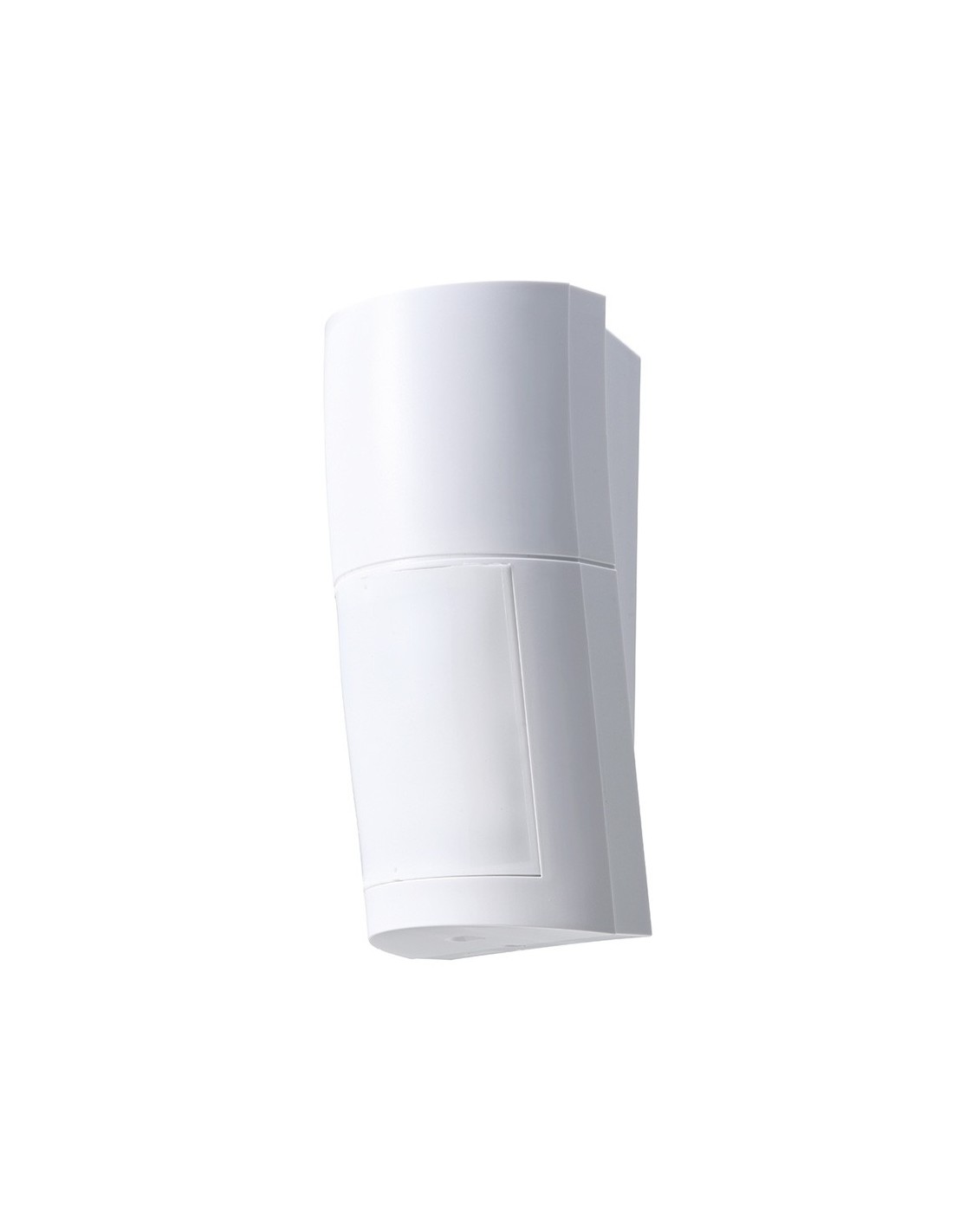

OPTEX OPTEX-174 QXI-ST PIR QUAD-Detektor mit 120° aus der QX Infinity-Serie für den Außenbereich

Die QX Infinity-Serie (QXI) ist eine Familie von Infrarot- und Dualtechnologie-Sensoren, die einen großen Erfassungswinkel von 120° und eine Reichweite von 12 m bieten. Ihr elegantes und kompaktes Design macht die QXI-Sensoren zu einem idealen Modell für jedes Wohn- oder Geschäftsgebäude und bietet zuverlässige Bewegungserkennung, Tierimmunität und die Aktivierung von Alarmzentralen oder CCTV-Kameras. OPTEX-174 (QXI-ST) ist das kabelgebundene Modell.

Einstellbare Montagehöhe

Die QXI-Außeneinbruchmelder können hoch montiert werden – zwischen 2,2 m und 2,7 m Höhe – und bieten ein mehrstufiges volumetrisches Erfassungsmuster, das es ermöglicht, kleine Tiere zu ignorieren. In Umgebungen mit großen Tieren kann der Sensor zwischen 0,8 und 1,2 m Höhe montiert werden, um das Vorbeigehen von Haustieren zu ignorieren.

Analyse des Erfassungsmusters zur Vermeidung von Fehlalarmen

Alle QXI-Modelle sind mit einer Analyselogik namens SMDA ausgestattet, die das Erfassungsmuster und Veränderungen in der Umgebung – wie Wetter oder Bewegungen der Vegetation – analysiert, um Störungen zu unterscheiden und die Ursache lästiger Fehlalarme zu vermeiden. Außerdem ist die gesamte QXI-Reihe mit einer doppelt leitfähigen Abdeckung ausgestattet, um durch Licht verursachte oder elektromagnetische Störungen zu filtern.

Elegantes Design und einfache Installation

Die Abmessungen des Melders und die Oberflächenbeschaffenheit der Abdeckung wurden so gestaltet, dass er sich in die Fassade jedes Wohn- oder Geschäftsgebäudes einfügt. Außerdem verfügt der Sensor über ein schraubenloses Design, das das Öffnen und Schließen der Frontabdeckung sehr einfach macht – lediglich mit einem Schlitzschraubendreher.

Merkmale

• 12 m, 120 Grad, PIR für den Außenbereich
• QUAD-Pyrosensor, zwei Detektionsebenen und gute Toleranz gegenüber kleinen Tieren
• Hohe Montage (2.2-2.7m) oder Standardmontage, um das Vorbeigehen von Haustieren zu ignorieren
• SMDA-Logik und doppelt leitfähige Abdeckung zur Minimierung von Fehlalarmen

 Spezifikationen

• QUAD-PIR-Melder für den Außenbereich
• Detektionsmethode: Passiv-Infrarot
• Reichweite: 12 Meter
• Abdeckungswinkel: 120°
• PIR-Zonen: 40 Zonen (mehrstufig), 18 Zonen (Haustiergasse)
• Detektionsgeschwindigkeit: 0,3 ~ 2 m/s
• Empfindlichkeit: 2°C bei 0,6 m/s
• Haustiergasse: Unterer Bereich ohne Erfassung, um kleine Tiere zu ignorieren
• Montagehöhe: 2,2 ~ 2,7 Meter (mehrstufig), 0,8 ~ 1,2 Meter (Haustiergasse)
• Alarmdauer: 2 Sek. (±0,5 Sek.)
• Anlaufzeit: 60 Sek. (ca.)
• Alarmausgang: NC/NO, wählbar, 28 V DC, 0,1 A
• Sabotageausgang: NC, 28 V DC, 0,1 A (aktiviert beim Entfernen der Abdeckung)
• Erweiterte SMDA-Verarbeitungslogik (multidimensionale Analyse)
• LED-Anzeige: 1. Bereitschaft, 2. Alarm, 3. Ende des Gehtests
• Stromversorgung: 9,5 V ~ 16 V DC
• Stromaufnahme: max. 20 mA bei 12 V DC
• Betriebstemperatur: -40°C ~ +60°C
• Relative Luftfeuchtigkeit: bis zu 95%
• Schutzart: IP54
• Wandmontage (innen oder außen)
• Optionale Wandhalterungen (OPTEX-37) und Deckenhalterungen (OPTEX-38) mit horizontaler und vertikaler Einstellung
• Abmessungen: 78 (B) x 144,5 (H) x 59 (T) mm
• Gewicht: 180 g
