Aktive Optex-IR-Lichtschranke für den Außenbereich per Funk, 1 Kanal. 2 Strahlen. Erfassungsreichweite außen 60 m (max. IR-Reichweite innen 265 m) | Selbstversorgt, batteriebetrieben (Batterien nicht enthalten). | Anti-Beschlag. Frostschutz. Einstellbare Ansprechzeit. | Automatische Verstärkungsregelung. Optischer Ausrichtzeiger. Option für verdrahteten Sender | Ausrichtmessausgang für präzise Justierung. Anzeige für niedrigen Batteriestand | Tamper an Frontabdeckung und Rückgehäuse

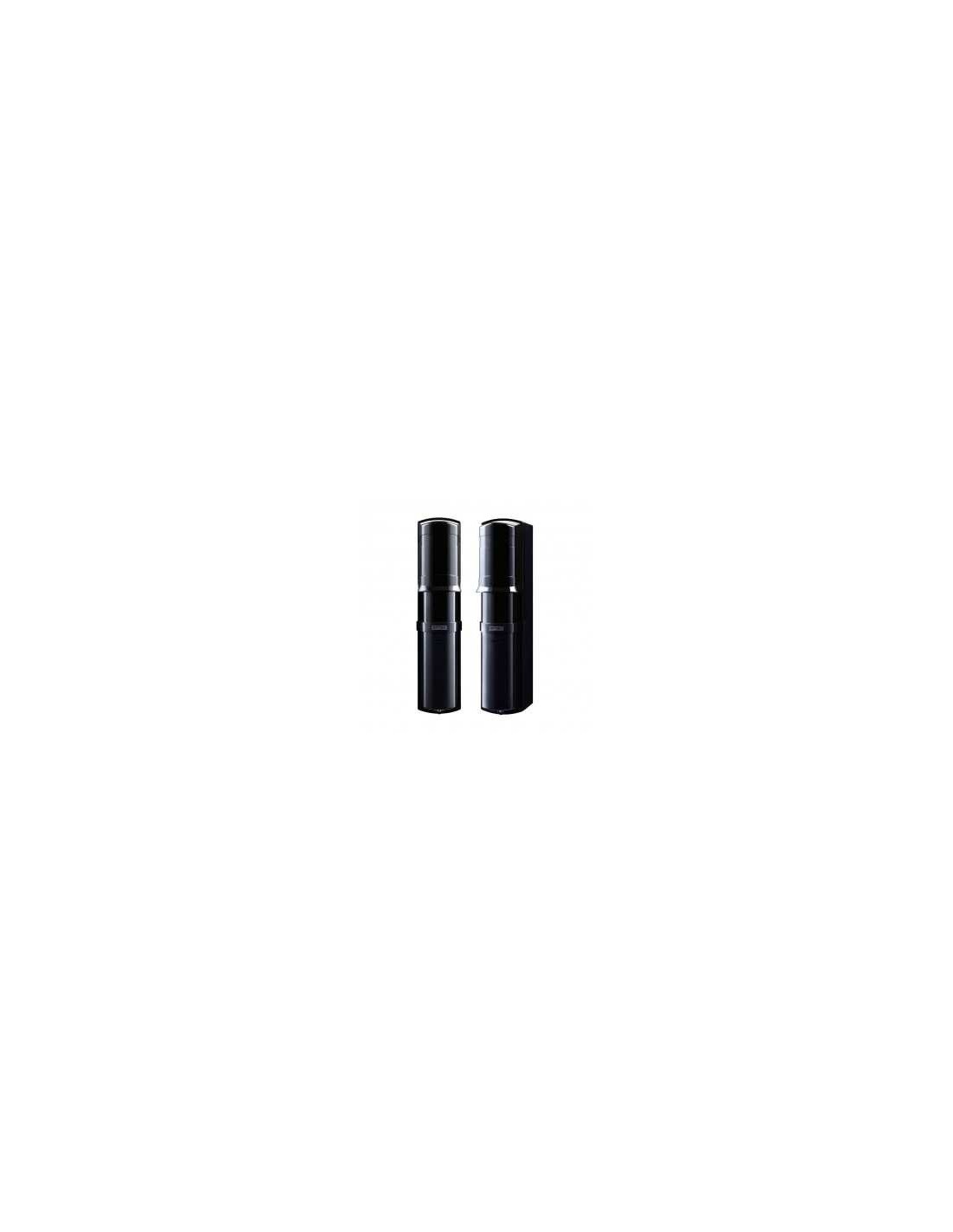

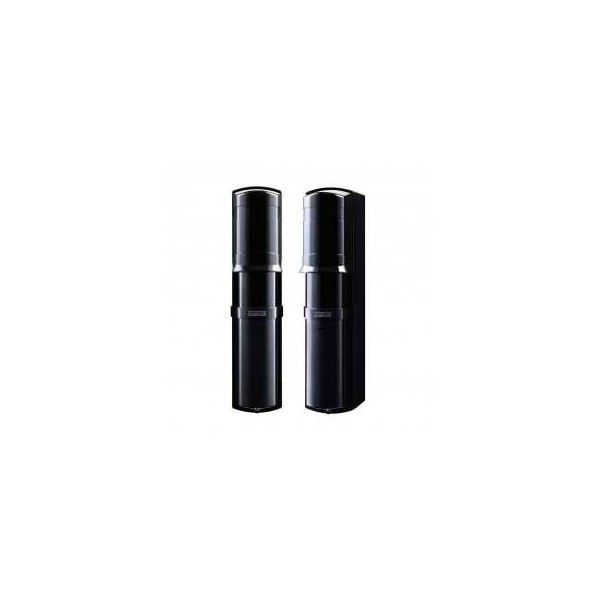

Die SL-200TNR ist eine Außen-Infrarot-Lichtschranke zum Schutz von Zufahrtswegen oder als Frühwarnsystem zur Einbruchserkennung für Perimeter bis zu 60 m Länge, bei denen eine Verkabelung problematisch oder nicht empfehlenswert ist.
Der duale Funk-Lichtschrankendetektor bietet große Flexibilität bei den Versorgungsoptionen; sowohl Sender als auch Empfänger können über Batterien betrieben werden, und zusätzlich kann der Empfänger auch verdrahtet werden.
Vielseitige Batterieoptionen
Die SL‑TNR-Serie ist für den Betrieb mit Lithium-Batterien der Größe D ausgelegt, kann jedoch auch mit universellen CR123-Batterien betrieben werden, wenn die optionalen Batteriefächer (CRH‑5) verwendet werden. Zwei Viztro-D-Batterien im Empfänger und im Sender (insgesamt vier Batterien) können bis zu 5 Jahre Betrieb ermöglichen. Bei Verwendung universeller Batterien werden insgesamt zwei CRH‑5 und 16 CR123-Batterien benötigt; die Betriebsdauer kann dann bis zu einem Jahr betragen. Die Batterien werden an der Vorderseite der Lichtschranke eingesetzt, was den Zugang und den Austausch erleichtert, ohne Ausrichtung und Konfiguration der Lichtschranken zu verändern. Bitte beachten Sie, dass die Batterien nicht im Lieferumfang der Lichtschranken enthalten sind und separat erworben werden müssen.
Option einer hybriden Infrarot-Lichtschranke
Es gibt Fälle, in denen sich der Empfänger in der Nähe einer Stromquelle befindet, der Sender jedoch an einem Ort, an dem eine Verkabelung unpraktisch ist. Für solche Anwendungen bieten wir die Möglichkeit, den Sender mit einem optionalen Netzteilwandler PCU‑5 zu verdrahten, der gut in die Lichtschranke passt.
Die Flexibilität drahtloser Infrarot-Lichtschranken
Die SL‑TNR-Infrarot-Lichtschranken enthalten ein Rückgehäuse, das an die meisten am Markt erhältlichen Funk-Sender angepasst werden kann, wodurch sich eine drahtlose Perimeter-Alarmierung leicht in ein bestehendes Funksystem integrieren lässt. Es genügt, einen Funk-Sender oder einen Türkontakt an die Lichtschranke anzuschließen. Bei Verwendung des optionalen BCU‑5 kann der Batteriestrom zwischen den Lichtschranken und dem Funk-Sender geteilt werden.
Anwendungen
Perimeter
Dach/Dach
Garten
Autozufahrt
Merkmale
Doppelte Lichtschranken mit 60 m Reichweite und hochwertigen sphärischen Linsen
Option zur Verwendung von CR123-Batterien oder teilweiser Verdrahtung mit Zubehör
Schneller und einfacher Batteriewechsel
Witterungsschutz IP65 und frostschutzsicheres Design
Maximale Signalreichweite 530 m
Maximale Detektionsreichweite 60 m
Detektionsmethode Frequenzauswahl der Strahlen Detektion durch Unterbrechung der 2 Infrarotstrahlen
Stromversorgung
3,9 VDC Lithium-Batterien Größe D (SB‑D02HP hergestellt von VITZROCELL)
Je Sender und Empfänger: 2 Stück 3,0 VDC Lithium-Batterien CR123A
Je Sender und Empfänger: 8 Stück (Zubehör CRH‑5: 2 Stück)
Unterbrechungszeit Variabel zwischen 50/100/250/500 ms (4 Stufen)
Stromaufnahme (im Ruhezustand/bei 25°C)
3,9 VDC
Gesamt: ca. 600 μA
Sender: ca. 300 μA
Empfänger: ca. 300 μA
3,0 VDC
Gesamt: ca. 700 μA
Sender: ca. 300 μA
Empfänger: ca. 400 μA
Batterielebensdauer
SB‑D02HP von VITZROCELL
Sender: ca. 5 Jahre
Empfänger: ca. 5 Jahre
CRH‑5 (CR123A von Panasonic)
Sender: ca. 1 Jahr
Empfänger: ca. 1 Jahr
Ausgänge
Alarmausgang Halbleiterschalter Form C: 3,6 VDC, 0,01 A
Alarmdauer 2 s (±1)
Batterie-schwach-Ausgang N.C. (Halbleiterschalter): 3,6 VDC, 0,01 A
Tamper-Ausgang der Abdeckung (Empfänger)
N.C. (Halbleiterschalter): 3,6 VDC, 0,01 A, öffnet, wenn die Batterieabdeckung entfernt wird.
LED-Anzeige
Alarmanzeige (Empfänger)
ON: Strahl nicht empfangen
Blinken: Strahl nicht empfangen mit ausreichender Leistung
OFF: Strahl empfangen
Betriebs-/Batterie-schwach-Anzeige (Sender und Empfänger)
ON: Versorgung EIN
Blinken: Spannungsabfall
OFF: Aus (keine Versorgung)
Betriebstemperatur -20°C bis +60°C
Ausrichtwinkel ±90° horizontal, ±5° vertikal
Luftfeuchtigkeit 95% (max.)
Abmessungen H x B x T mm: 295 x 69 x 117
Schutzart IP IP65
Gewicht 1200 g (Gesamtgewicht Sender + Empfänger, ohne Zubehör)
