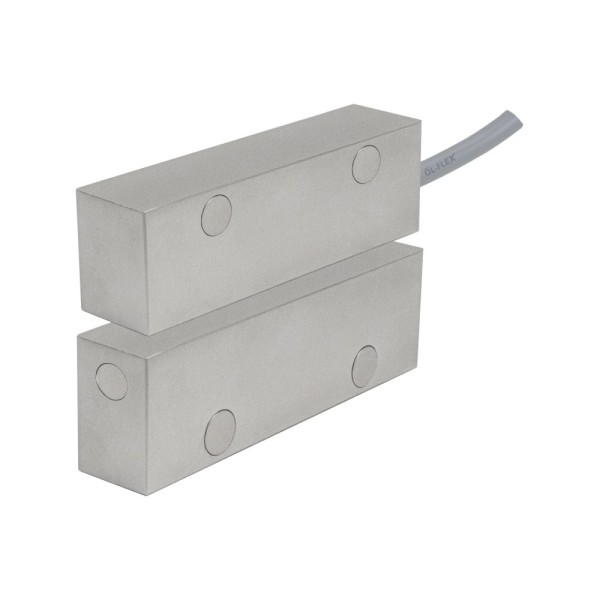

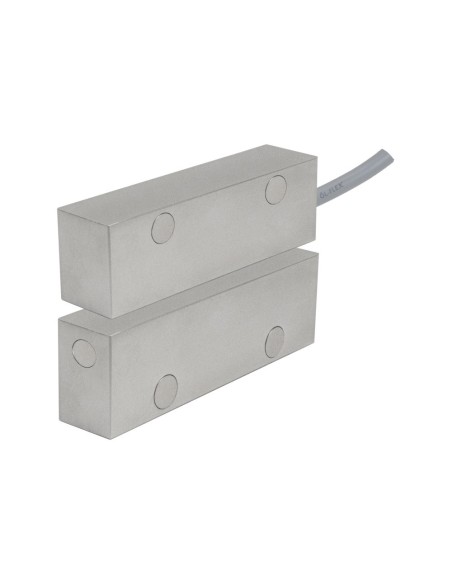

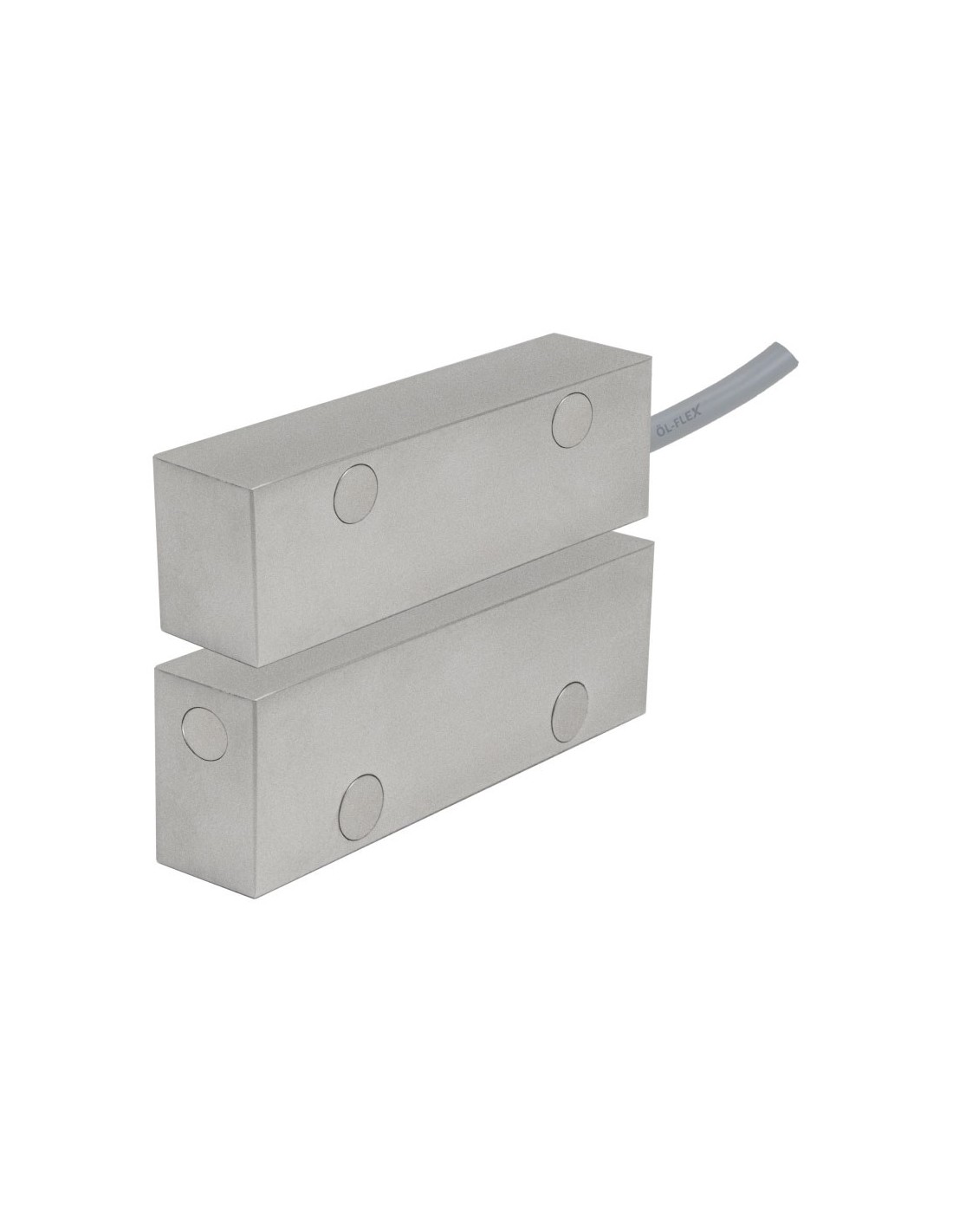

ALARMTECH DEM-2506 MCX 240 Contacto magnético de superficie Alarmtech serie MCX para puertas industriales

Características técnicas

• Contacto magnético de superficie Alarmtech serie MCX
• Tipo de contacto Form A, SPST
• Potencia máxima de corte de 10 W
• Distancia de cierre típica de 47 mm en materiales no magnéticos
• Distancia de apertura típica de 53 mm en materiales no magnéticos
• Distancia de cierre típica de 33 mm en acero con placa de montaje
• Distancia de apertura típica de 37 mm en acero con placa de montaje
• Tensión máxima: 48 V DC / AC
• Corriente máxima: 500 mA DC / pico AC
• Potencia máxima de corte: 10 W

Funcionalidades

• Detección de apertura mediante separación entre contacto e imán
• Aplicación en sistemas de intrusión para protección de aperturas
• Aplicación en puertas industriales y portones
• Uso en ambientes explosivos con protección externa mediante fusible certificado

Instalación

• Instalación recomendada con el contacto en la parte fija y el imán en la parte móvil
• Contacto e imán deben instalarse en paralelo y alineados
• El desalineamiento reduce las distancias de funcionamiento
• No instalar cerca de campos magnéticos fuertes
• No instalar directamente sobre material ferromagnético
• Verificación posterior mediante ohmímetro

Alimentación

• Clase ambiental (EN50130-5:2011): IIIA
• Temperatura de funcionamiento: -40 °C a +70 °C
• Temperatura de funcionamiento (Fatum 3077): -20 °C a +90 °C
• Humedad relativa máxima: 95 % RH
• Grado de protección: IP67
• Resistencia al impacto: IK04

Ambiental

• Clase ambiental (EN50130-5:2011): IIIA
• Temperatura de funcionamiento: -40 °C a +70 °C
• Temperatura de funcionamiento (Fatum 3077): -20 °C a +90 °C
• Humedad relativa máxima: 95 % RH
• Grado de protección: IP67
• Resistencia al impacto: IK04

Características físicas

• Material de la carcasa: Zamak 3 niquelado
• Cable: Ø 5,8 mm, 4 × 0,5 mm²
• Cable (con resistencias): Ø 5,1 mm, 2 × 0,5 mm²
• Dimensiones (parte del contacto): 100 × 20 × 31 mm
• Dimensiones (parte del imán): 100 × 20 × 31 mm
• Peso total (incluidas 2 placas de montaje): 1180 g
• Peso (parte del contacto): 375 g
• Peso (parte del imán): 400 g

Contenido

• Contacto magnético de superficie DEM-2506 (MCX 240)
• Placas de montaje × 2

Certificaciones

• EN 50131-2-6:2008: Grado 2
• VdS: clase B
• TÜV: II 1 G Ex ma IIC T70°C Ga
