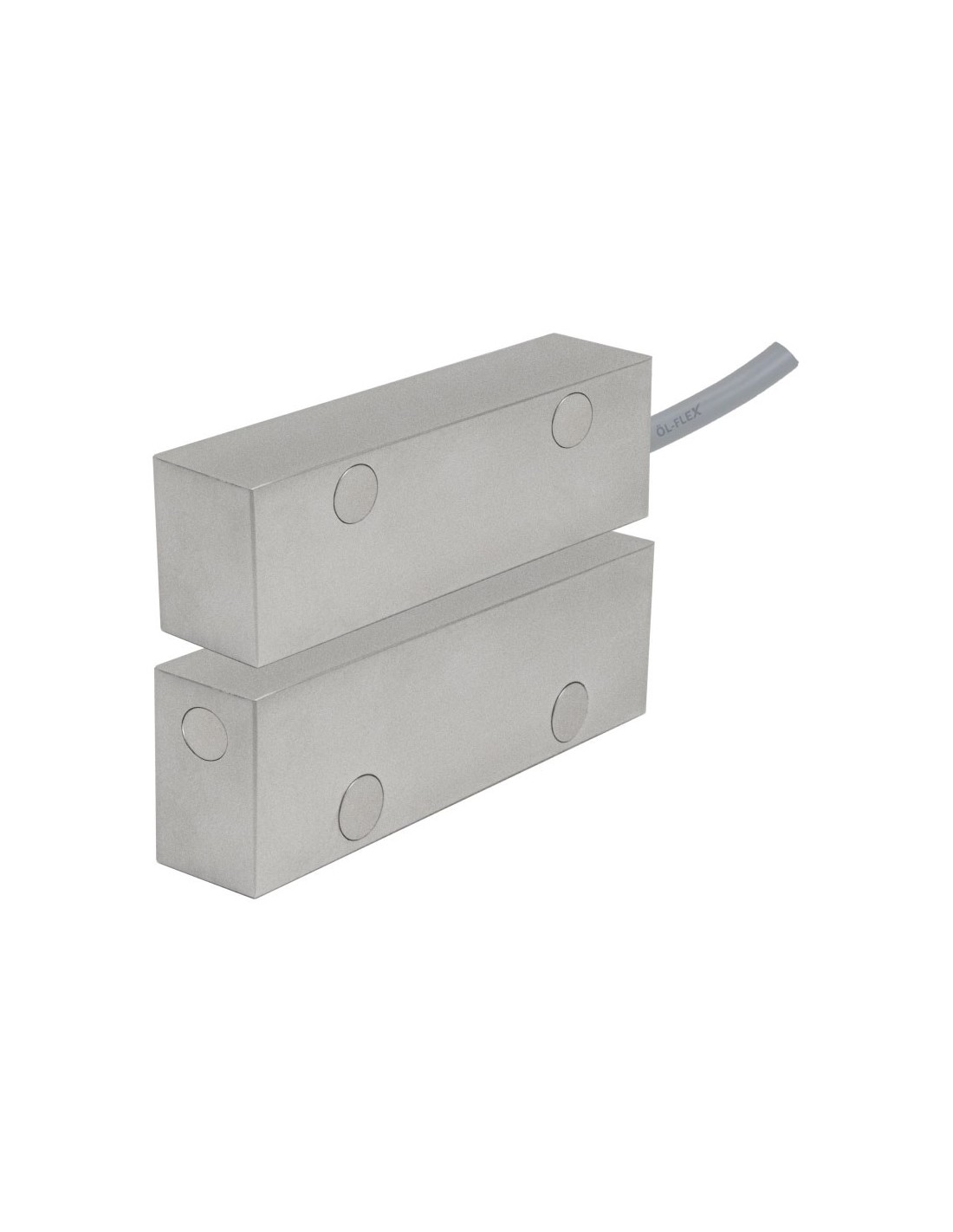

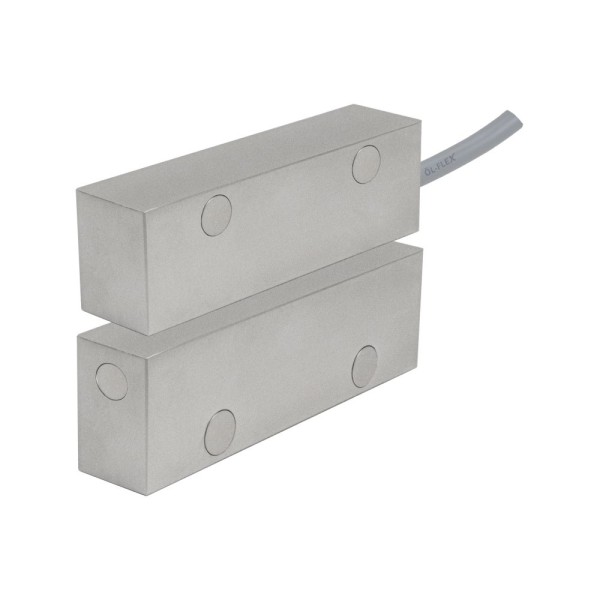

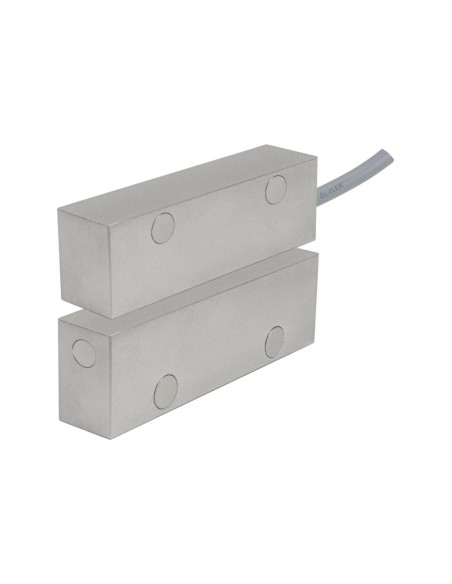

ALARMTECH DEM-2507 MCX 270 Contacto magnético de superficie Alarmtech MCX 270 para entornos industriales y ATEX

Características técnicas

• Contacto magnético de superficie Alarmtech serie MCX
• Contacto Form A (SPST)
• Función antisabotaje: reed adicional contra imán externo
• Montaje en superficie
• Superficie de instalación: madera / material no magnético; acero (con placa de montaje)
• Distancia de cierre (gap típica): 39 mm (madera / material no magnético); 26 mm (acero con placa)
• Distancia de apertura (gap típica): 46 mm (madera / material no magnético); 30 mm (acero con placa)
• Tensión máxima: 48 V DC / AC
• Corriente máxima: 500 mA DC / pico AC
• Potencia máxima de corte: 10 W

Funcionalidades

• Detección de apertura mediante separación entre contacto e imán
• Supervisión antisabotaje mediante imán externo
• Aplicación en sistemas de intrusión y control de accesos
• Apto para puertas industriales y portones

Instalación

• Contacto e imán deben instalarse en paralelo y alineados
• El contacto se monta en la parte fija y el imán en la parte móvil
• Uso recomendado de la placa de montaje incluida
• No instalar cerca de campos magnéticos fuertes
• No instalar directamente sobre material ferromagnético
• Uso exclusivo de tornillos no ferromagnéticos
• Verificación final mediante ohmímetro
• En ambientes explosivos requiere caja de fusibles Fatum 3077 (o equivalente) con fusible rápido máximo de 290 mA, instalada fuera de la zona Ex

Ambiental

• Clase ambiental (EN50130-5:2011): IIIA
• Temperatura de funcionamiento: -40 °C a +70 °C
• Temperatura de funcionamiento (Fatum 3077): -20 °C a +90 °C
• Humedad relativa máxima: 95 % RH
• Grado de protección: IP67
• Resistencia al impacto: IK04

Características físicas

• Material de la carcasa: Zamak 3 niquelado
• Cable: Ø 5,8 mm, 4 × 0,5 mm²
• Cable (con resistencias): Ø 5,1 mm, 2 × 0,5 mm²
• Dimensiones (parte del contacto): 100 × 20 × 31 mm
• Dimensiones (parte del imán): 100 × 20 × 31 mm
• Peso total (incluidas 2 placas de montaje): 1180 g
• Peso (parte del contacto): 375 g
• Peso (parte del imán): 400 g

Contenido

• Contacto magnético de superficie DEM-2507 (MCX 270)
• Placas de montaje × 2

Certificaciones

• EN 50131-2-6:2008: Grado 3 (EN-ST-000091)
• VdS: clase C (G 197603)
• TÜV: II 1 G Ex ma IIC T70°C Ga
