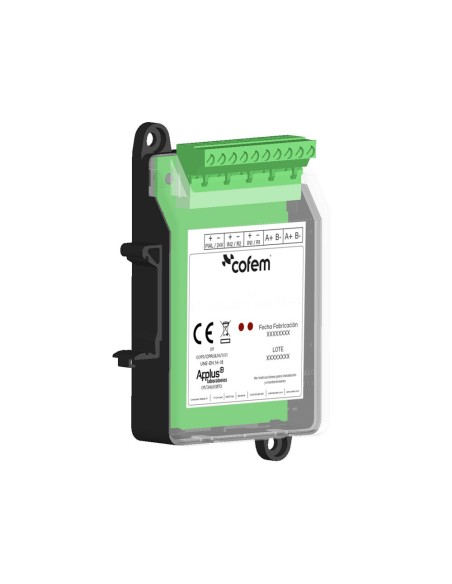

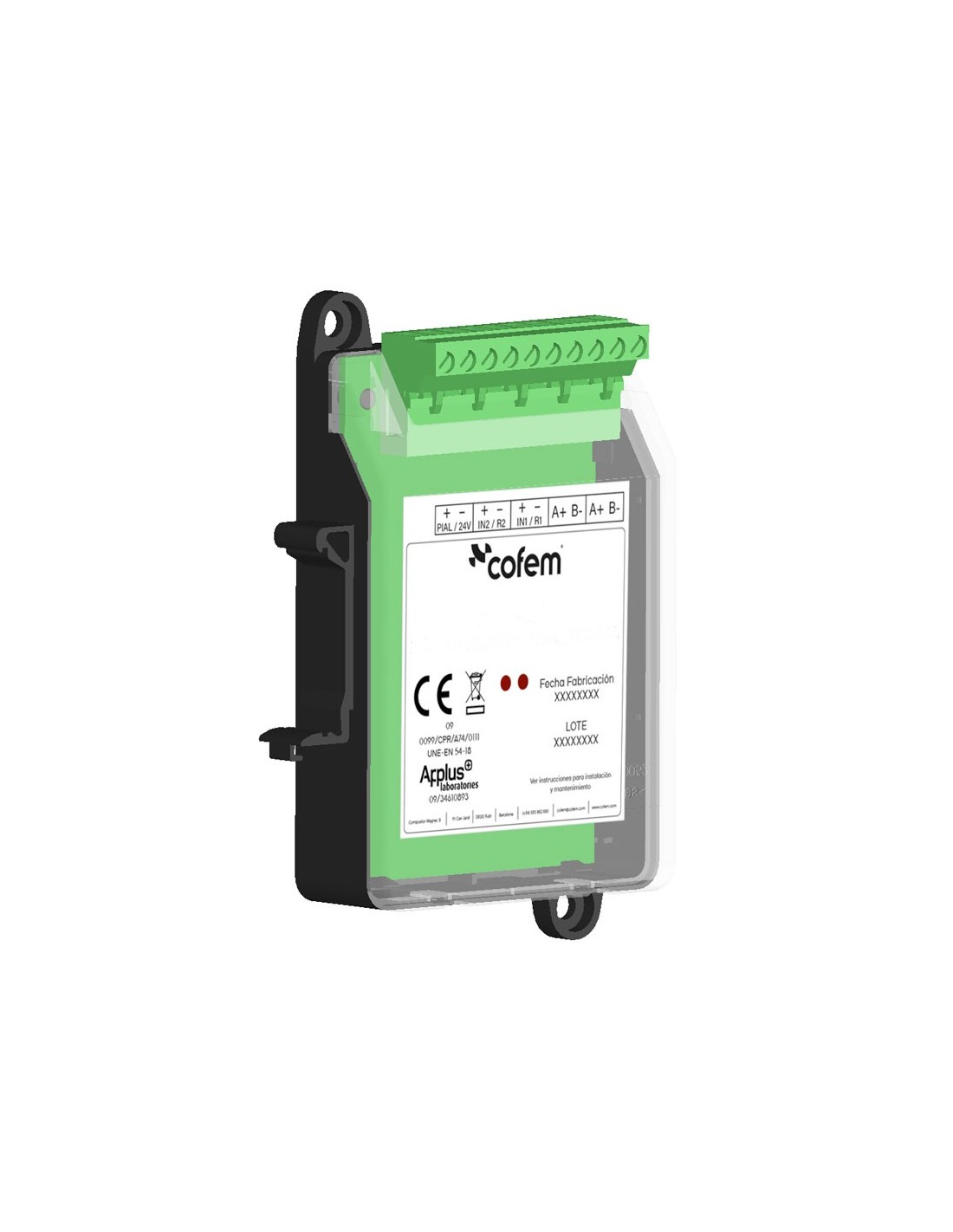

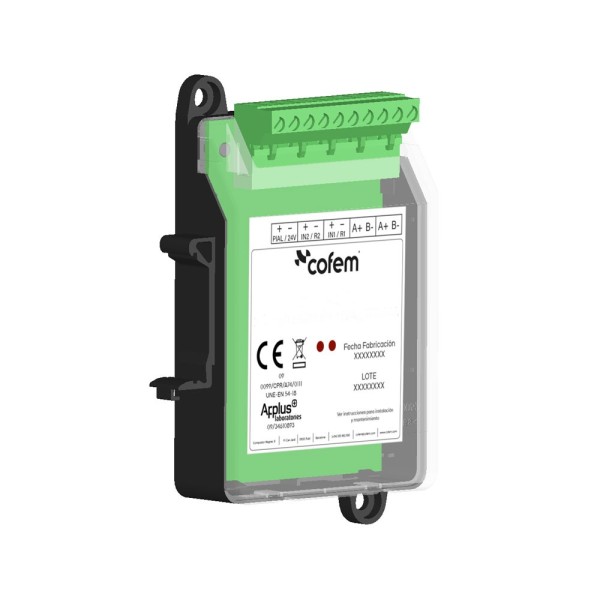

COFEM COFEM-15 MDA2Y Module analogique microprocesseur et adressable (avec isolateur de court-circuit) à 2 relais de commande

Description

Module microprocesseur adressable (avec isolateur de court-circuit) qui s’installe comme un élément supplémentaire de la boucle.

C’est un module à deux sorties de relais à commande indépendante (deux fonctions), tant par son type d’application (sirène, manœuvres ou relais croisé) que par sa temporisation et la combinaison de capteurs qui les activent.

Les modules sont alimentés par la connexion à la boucle, mais nécessitent une alimentation auxiliaire de 30 V fournissant l’énergie nécessaire aux dispositifs commandés par les relais. Ceux-ci surveillent la présence de tension sur la ligne d’alimentation auxiliaire de 30 V ainsi que sur les sorties des relais supervisés.

Caractéristiques

• Le module est protégé par un fusible réarmable automatique de 0,9 A et chaque sortie supervisée par un fusible de 0,5 A
• Le clignotement de la LED rouge transparente indique la communication avec la centrale. L’allumage de la LED verte indique le déclenchement d’un ou des deux relais
• À l’état de repos, le MDA2Y supervise chaque sortie au moyen d’une résistance de 33 kΩ, indiquant l’état de ligne ouverte ou de ligne croisée
• Fourni en modules rectangulaires fabriqués en ABS thermorésistant
• Le module MDA2Y est certifié conformément à la norme EN 54-18 par AENOR, et porte le marquage CE conformément au
• Règlement européen sur les produits de construction (UE) n° 305/2011
