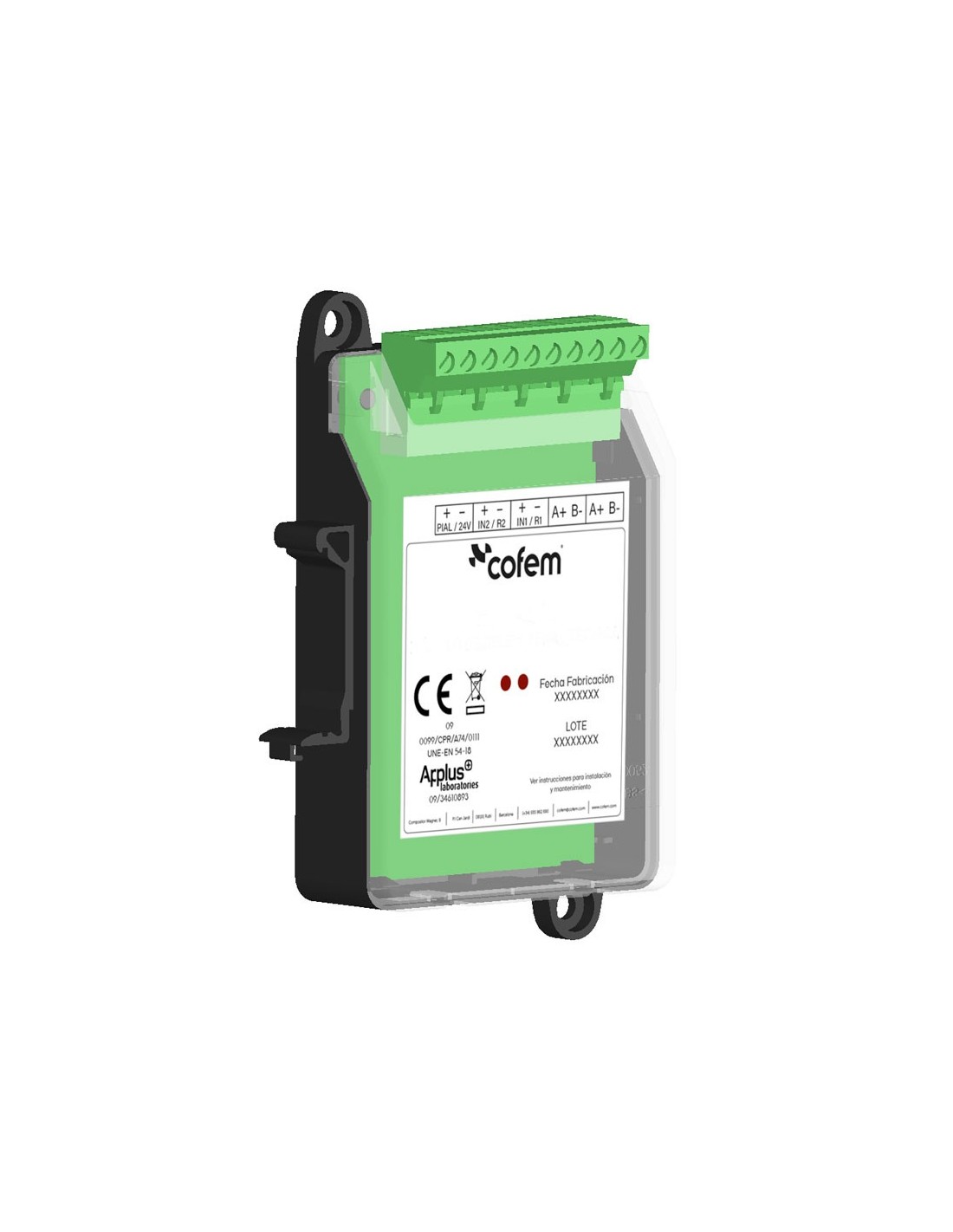

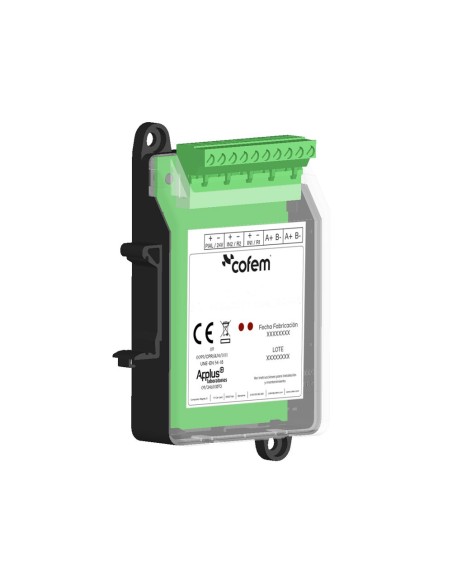

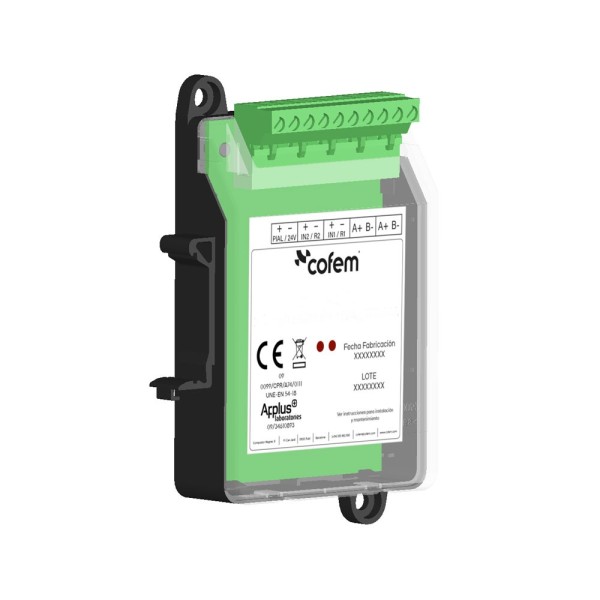

COFEM COFEM-14 MDA1Y Mikroprozessorgesteuertes, adressierbares Analogmodul (mit Kurzschlussisolator) mit 1 Relais, das installie

Beschreibung

Mikroprozessorgesteuertes und adressierbares Modul (mit Kurzschlussisolator), das als weiteres Element des Rings installiert wird.

Es handelt sich um ein Modul mit zwei Relaisausgängen für gleichzeitige Ansteuerung (mit nur einer Funktion), sowohl hinsichtlich der Anwendungsart (Sirene, Steuerung oder Voralarm) als auch hinsichtlich der Zeitsteuerung und der Kombination der Sensoren, die sie auslösen.

Das Modul wird über die Ringverbindung versorgt, benötigt jedoch eine Hilfsspannungsversorgung von 30 V, die die für die von den Relais gesteuerten Geräte erforderliche Energie bereitstellt. Es überwacht das Vorhandensein von Spannung in der 30-V-Hilfsversorgungsleitung sowie an den überwachten Relaisausgängen.

Der Relaisausgang R1 wird mittels eines Endwiderstands von 33 kΩ überwacht und zeigt den Zustand „Leitungsunterbrechung“ oder „Leitungskurzschluss“ an. Der Relaisausgang R2 arbeitet als NO- und NC-Kontakt, nicht überwacht; seine typische Anwendung ist das Auslösen der Elektromagnete von Brandschutztüren. Unter Berücksichtigung der Belastung des Systems wird empfohlen, bei mehr als insgesamt 10 Elektromagneten pro Zentrale externe Netzteile (FAE) zu installieren.

Merkmale

• Das Modul ist durch eine selbstzurückstellende Sicherung von 0,9 A geschützt, und jeder überwachte Ausgang ist mit 0,5 A abgesichert.
• Das Blinken der transparenten roten LED zeigt die Kommunikation mit der Zentrale an. Das Leuchten der grünen LED zeigt das Ansprechen eines oder beider Relais an.
• Wird in rechteckigen Modulen aus wärmebeständigem ABS geliefert.
• Das Modul MDA1Y ist gemäß der Norm EN 54-18 durch AENOR zertifiziert und trägt die CE-Kennzeichnung gemäß der Europäischen Bauproduktenverordnung (EU) Nr. 305/2011.
