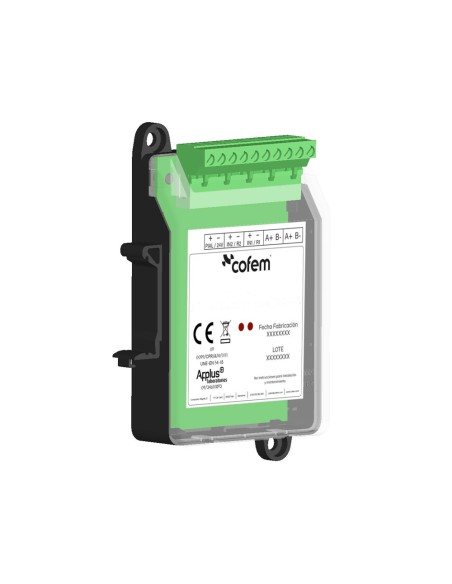

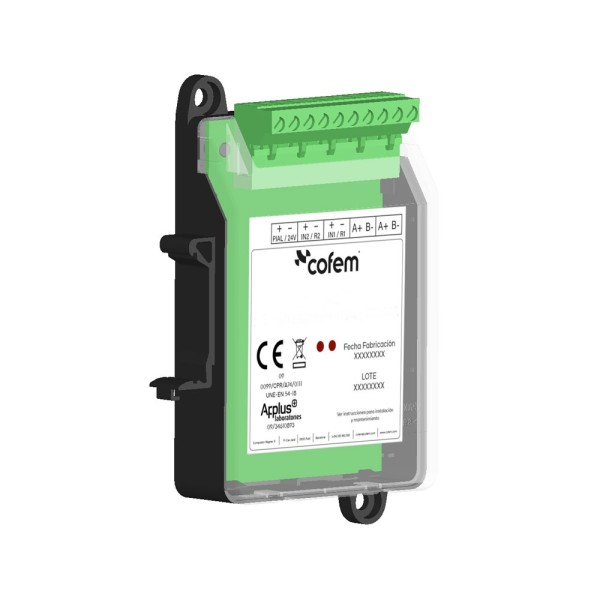

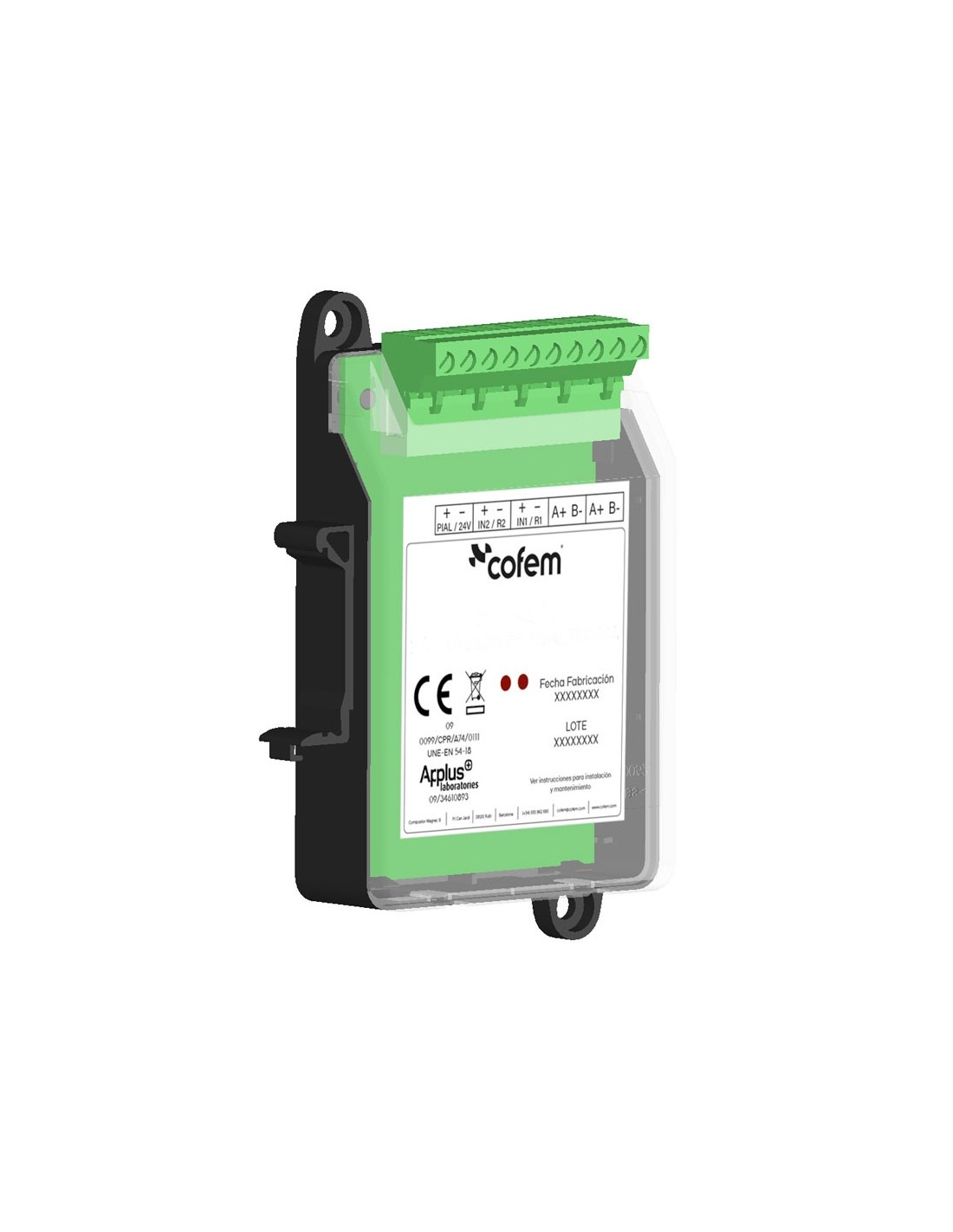

COFEM COFEM-15 MDA2Y Mikroprozessorgesteuertes, adressierbares Analogmodul (mit Kurzschlussisolator) mit 2 Ansteuerrelais

Beschreibung

Mikroprozessorgesteuertes und adressierbares Modul (mit Kurzschlussisolator), das als weiteres Element im Loop installiert wird.

Es handelt sich um ein Modul mit zwei unabhängig ansteuerbaren Relaisausgängen (zwei Funktionen), sowohl hinsichtlich der Anwendung (Sirene, Steuerfunktionen oder Kreuzrelais) als auch hinsichtlich Zeitsteuerung und der Kombination von Sensoren, die sie auslösen.

Die Module werden über den Anschluss an den Loop versorgt, benötigen jedoch eine zusätzliche 30-V-Hilfsspannungsversorgung, die die für die von den Relais gesteuerten Geräte erforderliche Energie bereitstellt. Diese überwachen das Vorhandensein von Spannung in der 30-V-Hilfsversorgungsleitung sowie an den überwachten Relaisausgängen.

Eigenschaften

• Das Modul ist durch eine selbstrückstellende Sicherung von 0,9 A geschützt, und jeder überwachte Ausgang mit 0,5 A.
• Das Blinken der transparenten roten LED zeigt die Kommunikation mit der Zentrale an. Das Leuchten der grünen LED zeigt die Auslösung eines oder beider Relais an.
• Im Ruhezustand überwacht das MDA2Y jeden Ausgang mittels eines 33-kΩ-Widerstands und zeigt den Zustand „Leitung offen“ oder „Leitung kurzgeschlossen“ an.
• Wird in rechteckigen Modulen aus thermoresistentem ABS geliefert.
• Das Modul MDA2Y ist gemäß der Norm EN 54-18 durch AENOR zertifiziert und mit CE-Kennzeichnung gemäß der
• Europäischen Bauproduktenverordnung (EU) Nr. 305/2011
