COFEM COFEM-16 MSTAY Module de signaux techniques MSTAY

Description

Module microprocesseur adressable (avec isolateur de court-circuit) qui s’installe comme un élément supplémentaire de la boucle.

Il dispose de deux entrées permettant de déterminer l’état ouvert ou fermé d’un contact sec connecté en série avec une résistance de 10 kΩ. À l’état de repos, le contact doit être ouvert et, en cas d’anomalie, il doit être fermé. Sur la première entrée (repérée IN1), il détecte le contact fermé avec la catégorie ALARME. La seconde entrée (repérée IN2) détecte le contact fermé avec la catégorie DÉFAUT. Les deux entrées peuvent être associées simultanément, fournissant des informations à la fois d’alarme et de défaut.

À l’état de repos, le MSTAY surveille la ligne extérieure au moyen d’une résistance de 33 kΩ, indiquant l’état de ligne ouverte ou de ligne croisée.

Son application typique consiste à signaler l’état d’autres systèmes de détection où il peut exister une connexion de capteurs de débit dans le cas d’installations sprinklers, de fins de course dans le cas de portes coupe-feu, d’ascenseurs, de niveau de réservoirs, etc.

Le clignotement de la LED rouge transparente indique la communication avec la centrale ; si elle reste allumée, elle indique l’état d’alarme. L’allumage de la LED verte indique l’activation d’une ou des deux entrées.

Ce module dispose d’une sortie pour l’activation d’un voyant déporté, qui s’active lorsqu’il est en état d’alarme. Le module de signaux techniques est alimenté par la connexion à la boucle.

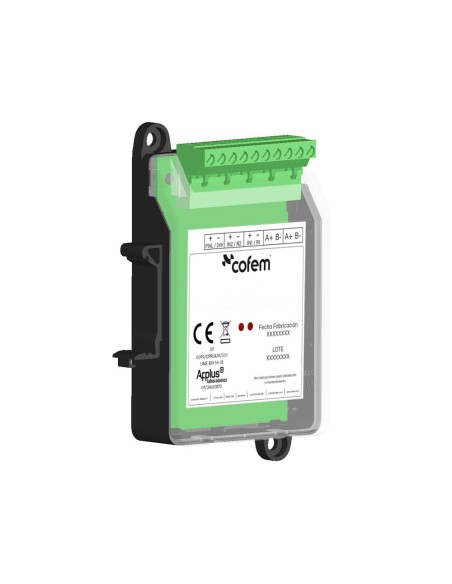

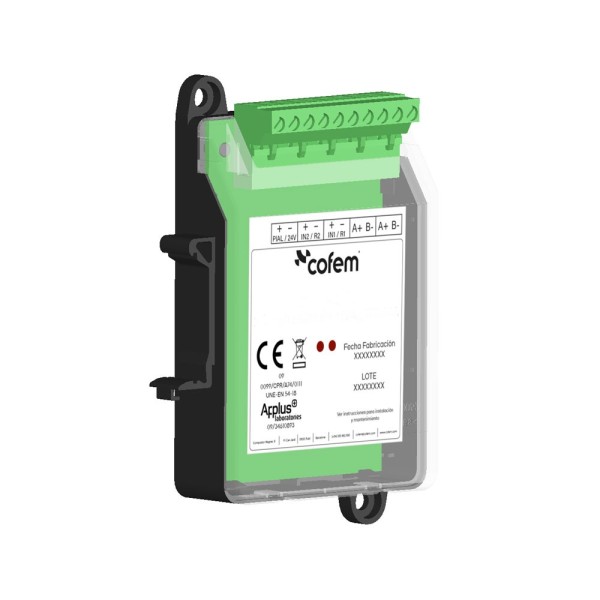

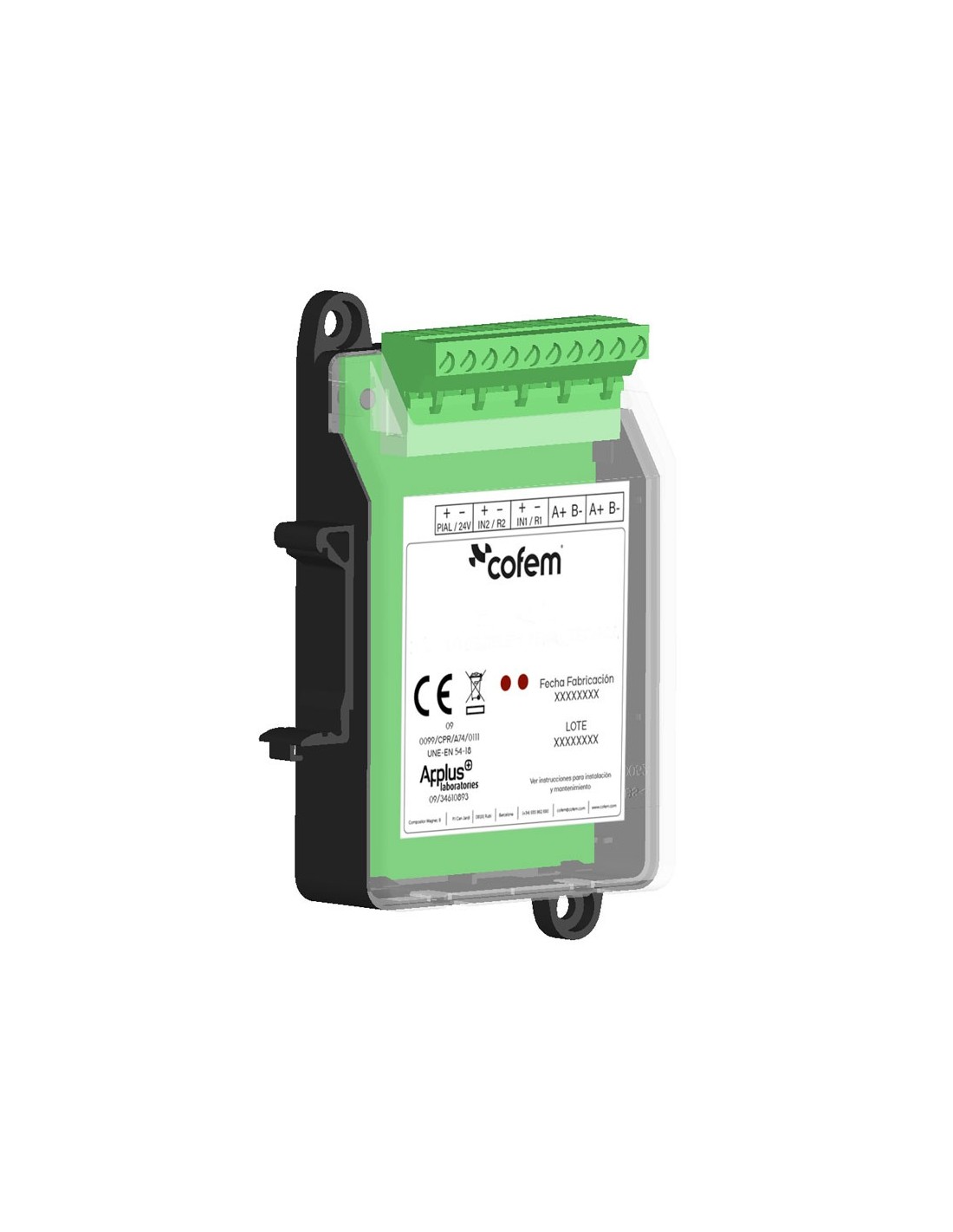

Il est fourni en modules rectangulaires fabriqués en ABS thermorésistant. Le module MSTAY est certifié conformément à la norme EN 54-18 par l’AENOR, et porte le marquage CE selon le Règlement Européen des Produits de Construction (UE) n° 305/2011.
