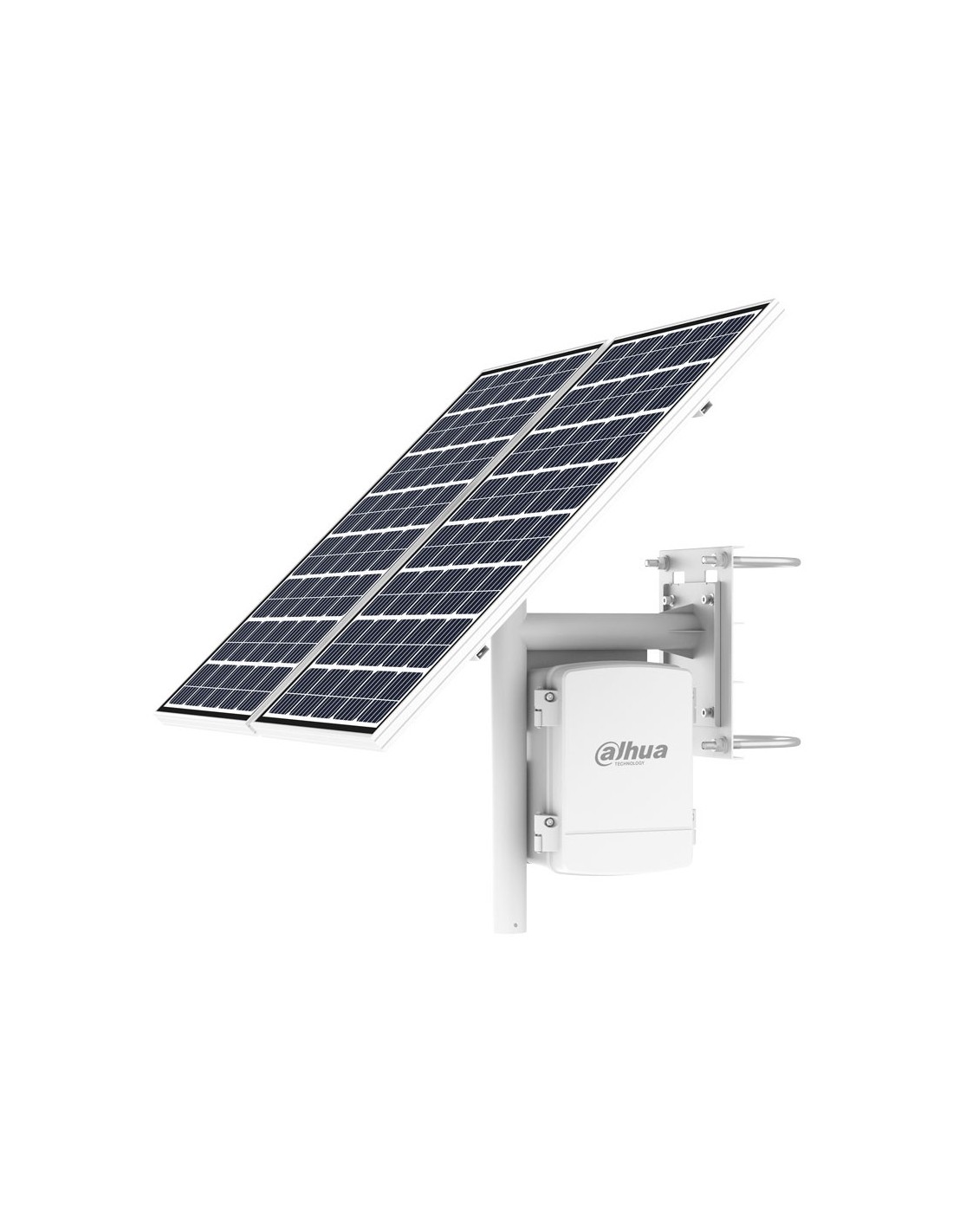

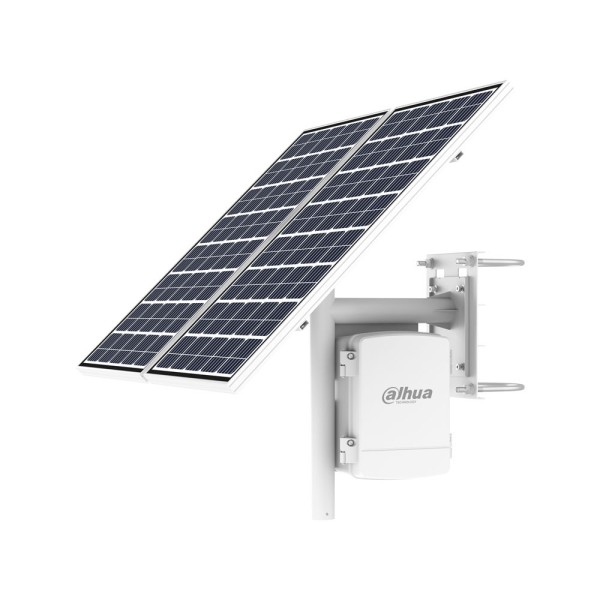

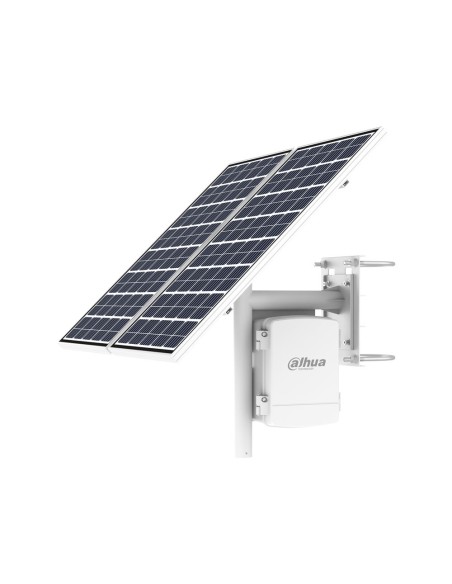

DAHUA DAHUA-5008 DH-PFE220-12CM-M120 Système solaire intégré Dahua de 120 W

Caractéristiques techniques

• Système solaire intégré Dahua de 120 W
• Tension de sortie de 12,8 VDC (10,8–14 VDC)
• Courant de sortie de 5 A
• Consommation ≤ 1 W
• Contrôleur de charge MPPT

Panneau solaire

• Type monocristallin
• Puissance maximale de 120 Wp
• Efficacité de 19 %
• Tension de fonctionnement de 21,85 V
• Courant de fonctionnement de 2,75 A

Batterie

• Compatible avec les batteries DAHUA-5010 (DH-PFE320-LP1207), non incluses
• Jusqu’à 4 batteries connectées
• Type LiFePO? (phosphate de fer lithié)
• Capacité nominale de 7,8 Ah (99,84 Wh)
• Tension nominale de 12,8 VDC
• Courant de charge standard de 1,6 A (max. 8 A)
• Fonction de chauffage automatique (s’active à 0 °C et s’arrête à 5 °C)

Indicateurs et ports

• Indicateurs LED : 1 × SYS, 1 × PV, 4 × BAT
• Ports de sortie : 2 × alimentation (Φ5,5 mm × Φ2,1 mm × 10 mm)
• Port RS-485 × 1
• Port USB × 1

Protection

• Indice de protection IP66
• Niveau anticorrosion C2

Installation

• Montage sur poteau vertical (Φ120–160 mm)
• Inclinaison réglable : 15°/25°/35°/45°

Conditions environnementales

• Altitude de fonctionnement ≤ 3000 m
• Nécessite une exposition solaire minimale de 3,5 h par jour
• Température de charge : –20 °C ~ +50 °C
• Température de décharge : –20 °C ~ +55 °C
• Humidité de fonctionnement : 10 %–90 % HR
• Température de stockage : –20 °C ~ +45 °C (≤ 3 mois) / –20 °C ~ +20 °C (≤ 12 mois)
• Humidité de stockage : 75 % HR

Caractéristiques physiques

• Matériau : aluminium et acier Q235
• Couleur : blanc
• Dimensions : 920 × 832 × 840,1 mm
• Poids net : 23,5 kg

Certifications

• Certification CE

Contenu

• Système solaire intégré DAHUA-5008 (DH-PFE220-12CM-M120), sans batterie au lithium
