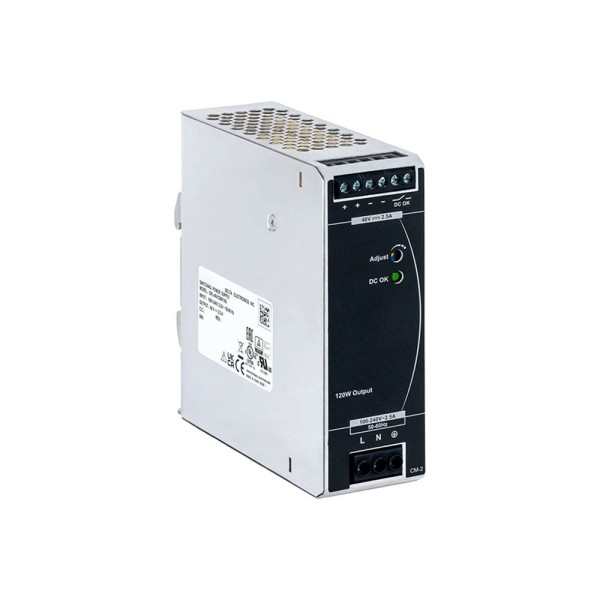

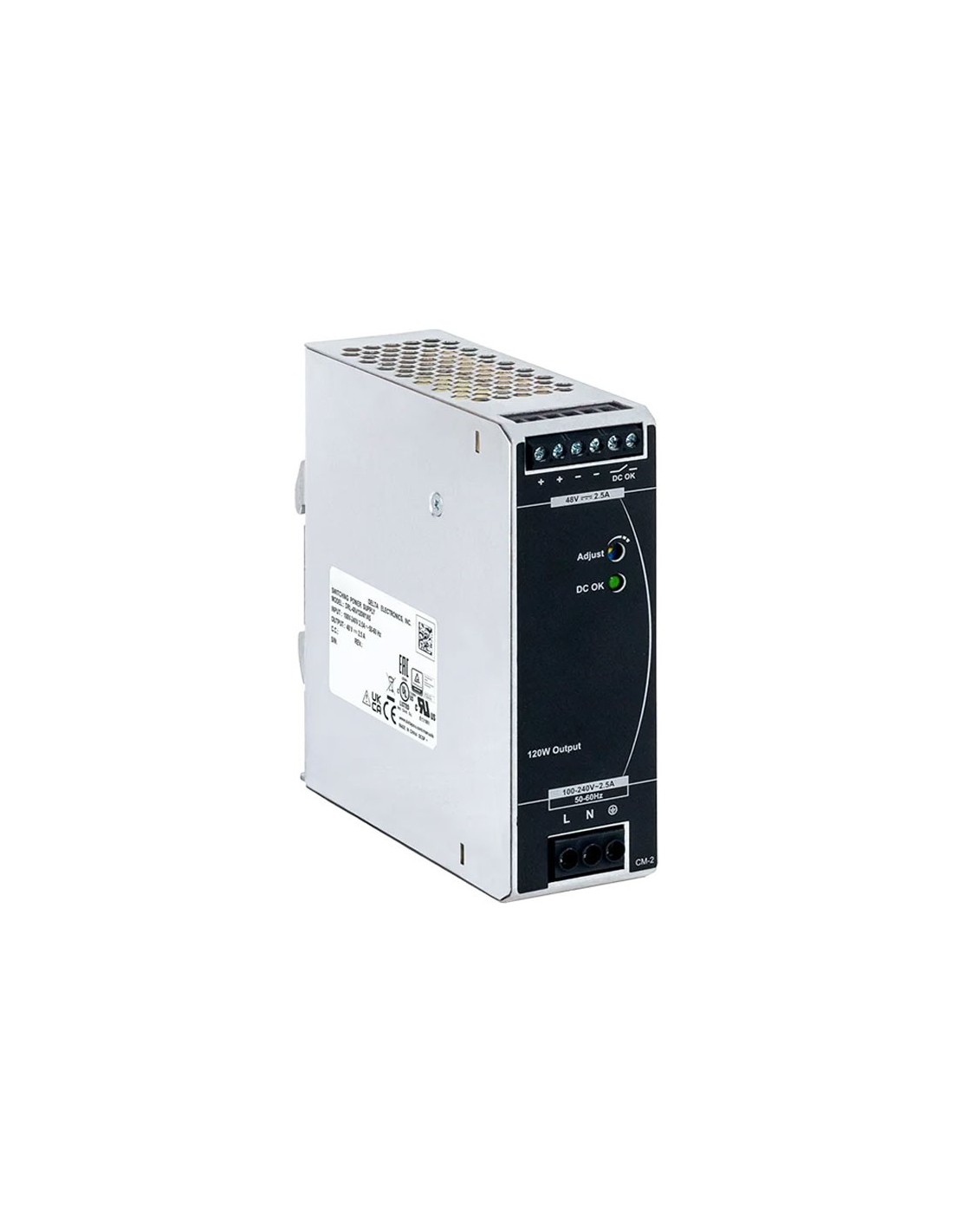

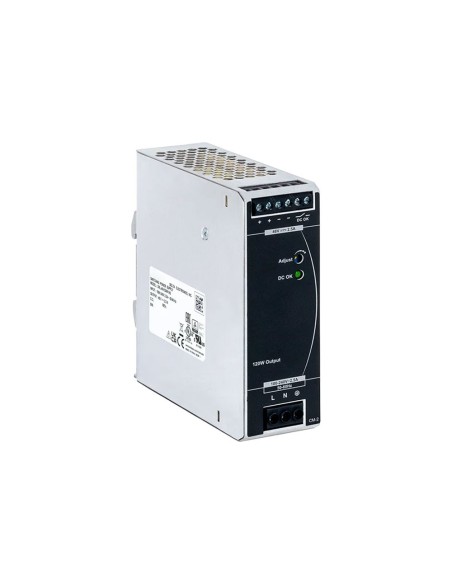

DAHUA DAHUA-5146 DAHUA-5146 Alimentation AC-DC DIN 48 Vcc pour commutation industrielle

Caractéristiques techniques

• Alimentation AC-DC DIN 48 Vcc pour commutation industrielle
• Sortie nominale de 48 Vcc
• Courant de sortie de 2,50 A
• Puissance de sortie de 120 W
• Plage de réglage de la sortie de 44 à 56 Vcc
• Rendement jusqu’à 90,0 %
• Régulation de ligne inférieure à 0,5 %
• Régulation de charge inférieure à 1 %
• PARD inférieur à 150 mVpp entre > -10 °C et +70 °C
• PARD inférieur à 300 mVpp entre ≤ -10 °C et -20 °C

Fonctionnalités

• Entrée AC universelle
• Circuit interne à courant constant pour charges réactives
• Revêtement conformal sur les PCBAs pour protection contre la poussière et les contaminants chimiques courants
• Indicateur LED vert DC OK
• Protection contre les surtensions entre 57,0 et 67,2 V
• Protection contre la surcharge et la surintensité entre 105 % et 150 % du courant nominal
• Protection contre la surtempérature en mode latch
• Protection contre les courts-circuits en mode hiccup avec auto-récupération

Alimentation

• Entrée nominale de 100 à 240 Vac
• Plage d’entrée de 85 à 264 Vac
• Plage d’entrée DC de 120 à 375 Vcc
• Fréquence nominale de 50 à 60 Hz
• Plage de fréquence de 47 à 63 Hz
• Courant d’entrée typique de 2,2 A à 115 Vac et 1,2 A à 230 Vac
• Courant d’appel typique de 20 A à 115 Vac et 40 A à 230 Vac
• Courant de fuite inférieur à 0,25 mA à 264 Vac
• Dissipation maximale de puissance de 1,21 W à vide
• Dissipation maximale de puissance de 13,3 W à pleine charge

Environnement

• Température de fonctionnement de -20 °C à +70 °C
• Température de stockage de -40 °C à +85 °C
• Humidité de fonctionnement de 5 % à 95 % HR sans condensation
• Altitude de fonctionnement jusqu’à 5 000 m pour applications ITE
• Altitude de fonctionnement jusqu’à 2 000 m pour applications ICE
• Protection IP20

Caractéristiques physiques

• Châssis SGCC et aluminium
• Refroidissement par convection
• Montage sur rail DIN TS35 selon EN 60715
• 3 bornes d’entrée avec capacité nominale de 600 V et 35 A
• 4 bornes de sortie avec capacité nominale de 300 V et 28 A
• Câblage d’entrée AWG 18-8
• Câblage de sortie AWG 24-12
• Dimensions : 123,6 x 40 x 117,6 mm
• Poids net : 0,54 kg

Contenu

• Alimentation AC-DC DIN DAHUA-5146 (DAHUA-5146)

Certifications et normes

• Certification CB pour une utilisation mondiale
• Conforme à l’IEC 60950-1
• Conforme à l’EN 60950-1
• Homologation UL 60950-1 et CSA C22.2 No. 60950-1
• Inscription UL 508 et CSA C22.2 No. 107.1-01
• Certification CCC
• Marquage CE
• Conforme à la directive RoHS 2011/65/EU
