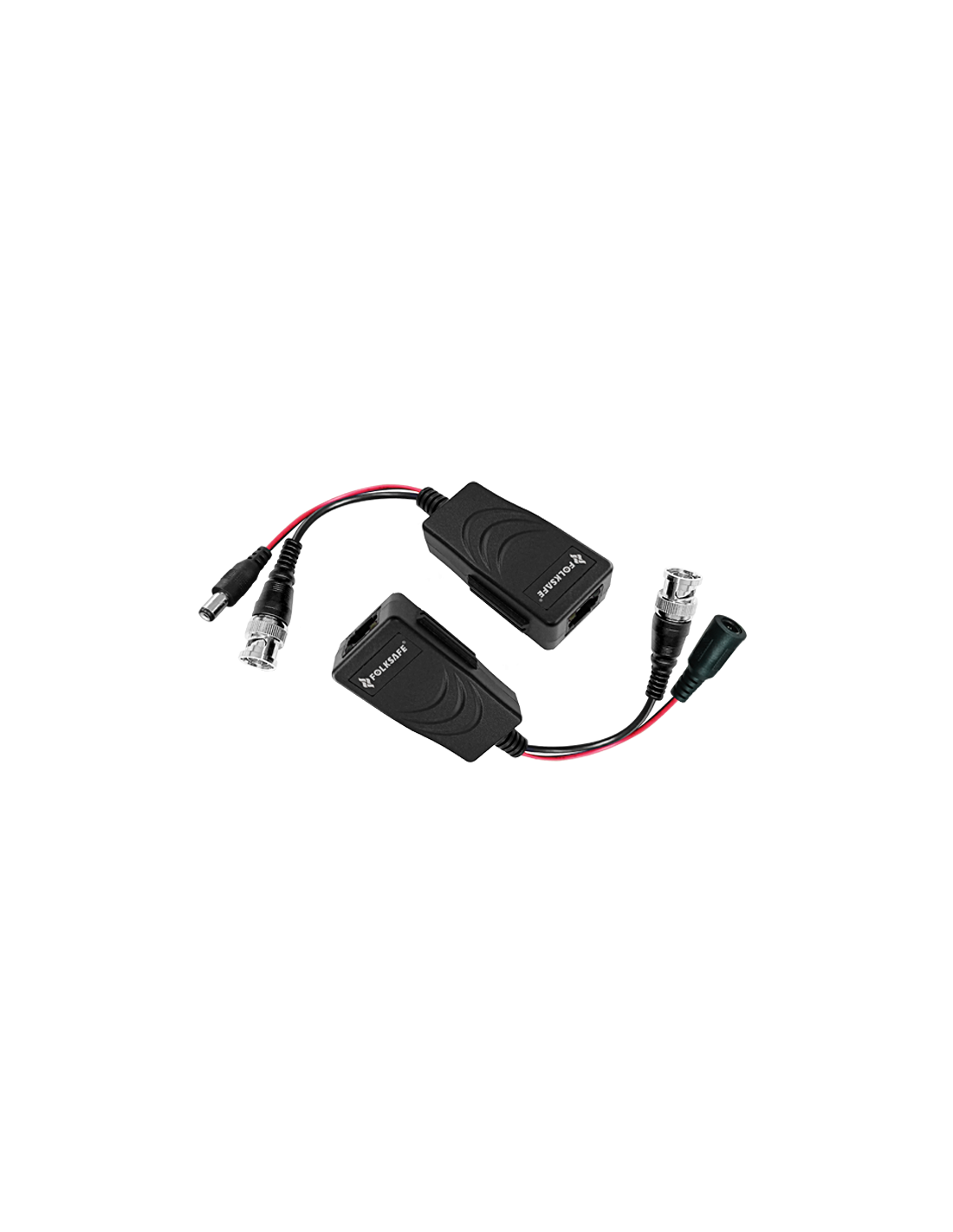

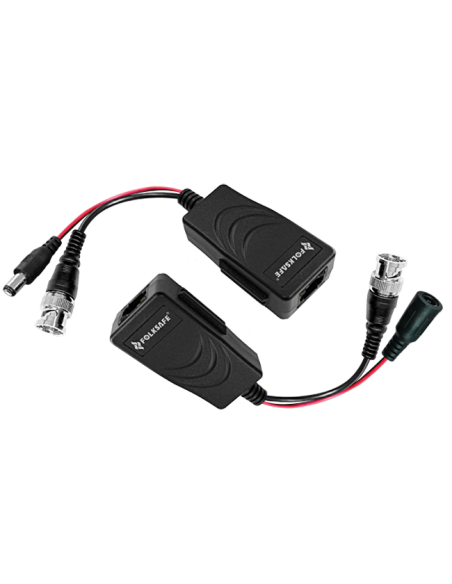

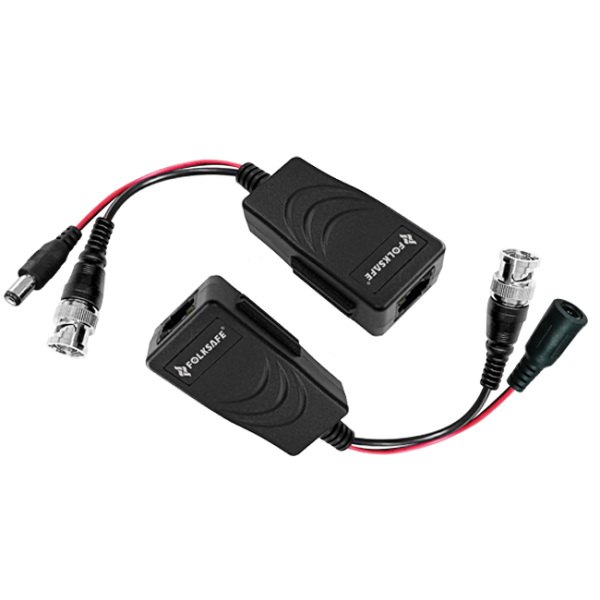

Balun émetteur-récepteur vidéo passif 1CH et alimentation spéciale HD-TVI, AHD, CVI UTP cat5e / 6 | Pour (vidéo et alimentation) | Compatible HD-TVI / CVI / AHD / CVBS | Entrée/Sortie vidéo BNC | (mâle) | Entrée/Sortie alimentation Jack standard | Distance de transmission max | 200 m
-
Transmission en temps réel via UTP cat5e / 6
-
Aucune alimentation requise
-
Compatible avec toutes les caméras analogiques HD-TVI / CVI / AHD / CVBS
-
Consultez la section « Tableau des distances de transmission » pour connaître la distance des caméras 720P / 960P / 1080P / 3MP / 4MP / 5MP / 4K
-
Connecteur BNC mâle avec câble mini-coaxial flexible prolongé
-
Connecteur RJ-45 pour câble UTP
-
TVS (suppresseur de tension transitoire) à semi-conducteurs intégré pour la protection contre les surtensions
-
Conception de filtre d’onde, conception antistatique
-
Conception de protection contre la foudre, grade : Ⅲ
-
Immunité au bruit et à la diaphonie de 60 dB
-
Rejet exceptionnel des interférences
-
Boîtier en plastique technique ABS
-
-
Nom du produit : émetteur et récepteur d’alimentation et de vidéo HD monocanal
-
Appareils concernés : caméras CCTV, moniteurs, DVR, commutateurs, encodeurs IP et autres équipements CCTV
-
-
Vidéo
-
Format vidéo : HD-TVI / CVI / AHD / CVBS
-
Fréquence de fonctionnement : DC à 71 MHz
-
Rejet en mode commun / mode différentiel : 15 kHz à 71 MHz, 60 dB typ.
-
Impédance
-
Coaxial : BNC mâle 75 Ω asymétrique
-
UTP : RJ45 100 Ω symétrique
-
Atténuation : 1,5 dB typ., max.
-
-
Type de fil
-
Câblage réseau : une paire torsadée non blindée (pour chaque signal vidéo) 24-16 AWG (0,5-1,31 mm)
-
Catégorie : UTP cat 5e / 6
-
Impédance : 100 ± 20 ohms
-
Résistance de boucle CC : 52 ohms par 1000 pieds (18 ohms par 100 m)
-
Capacitance différentielle : 19 pF/ft max. (62 pF/m max.)
-
-
Entrée d’alimentation : 12 V / 24 V, DC / AC
-
Transmission d’alimentation : 12 V / 24 V, DC / AC, via UTP cat5e / 6. Consultez le tableau des distances d’alimentation ci-dessus
-
-
Connecteur entrée/sortie vidéo : connecteur BNC mâle
-
Entrée / sortie vidéo : jack RJ45
-
-
Protection
-
Protection contre les surtensions : protection à semi-conducteurs renouvelable
-
Entrée vidéo : 2 kV (mode commun), 10/700 µs IEC61000-4-5 / 1955 (GB / T 1726, 5-1999)
-
Sortie vidéo : 2 kV (mode différentiel), 10/700 µs IEC61000-4-5 / 1955 (GB / T 1726, 5-1999)
-
-
Mécanique
-
Boîtier en plastique technique ABS
-
Couleur du boîtier : noir
-
Dimensions (L * l * H) : 60,4 * 29 * 20,4 mm (connecteur BNC et câble exclus)
-
Poids net : 60 g
-
-
Température ambiante de fonctionnement : -20 º ~ 70 ºC
-
Humidité relative : 0 ~ 95 % (sans condensation)
-
Température de stockage : -40 º ~ 150 ºC
-
-
Type de caméra HD-TVI HD-CVI HD-AHD
-
Caméra 720P 250 m (820 pieds) 440 m (1443 pieds) 320 m (1049 pieds)
-
Caméra 960P Non testé Non testé 320 m (1049 pieds)
-
Caméra 1080P 250 m (820 pieds) 250 m (820 pieds) 250 m (820 pieds)
-
Caméra 3 MP 250 m (820 pieds) Non testé 250 m (820 pieds)
-
Caméra 4 MP 180 m (590 pieds) 200 m (656 pieds) 200 m (656 pieds)
-
Caméra 5 MP 180 m (590 pieds) Non testé 180 m (590 pieds)
-
Caméra 4K 130 m (426 pieds) 200 m (656 pieds) 150 m (492 pieds)
-
Caméra CVBS 400 m (1312 pieds)
