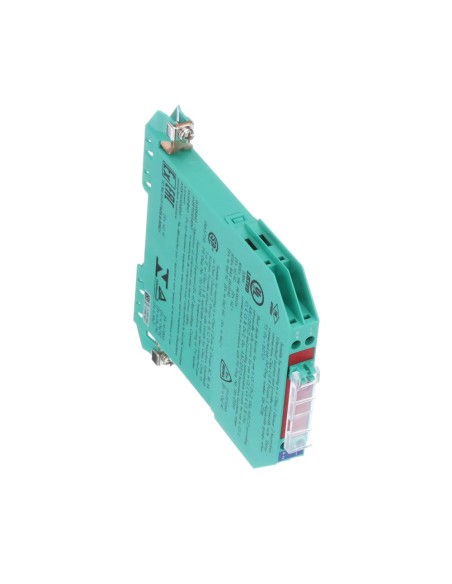

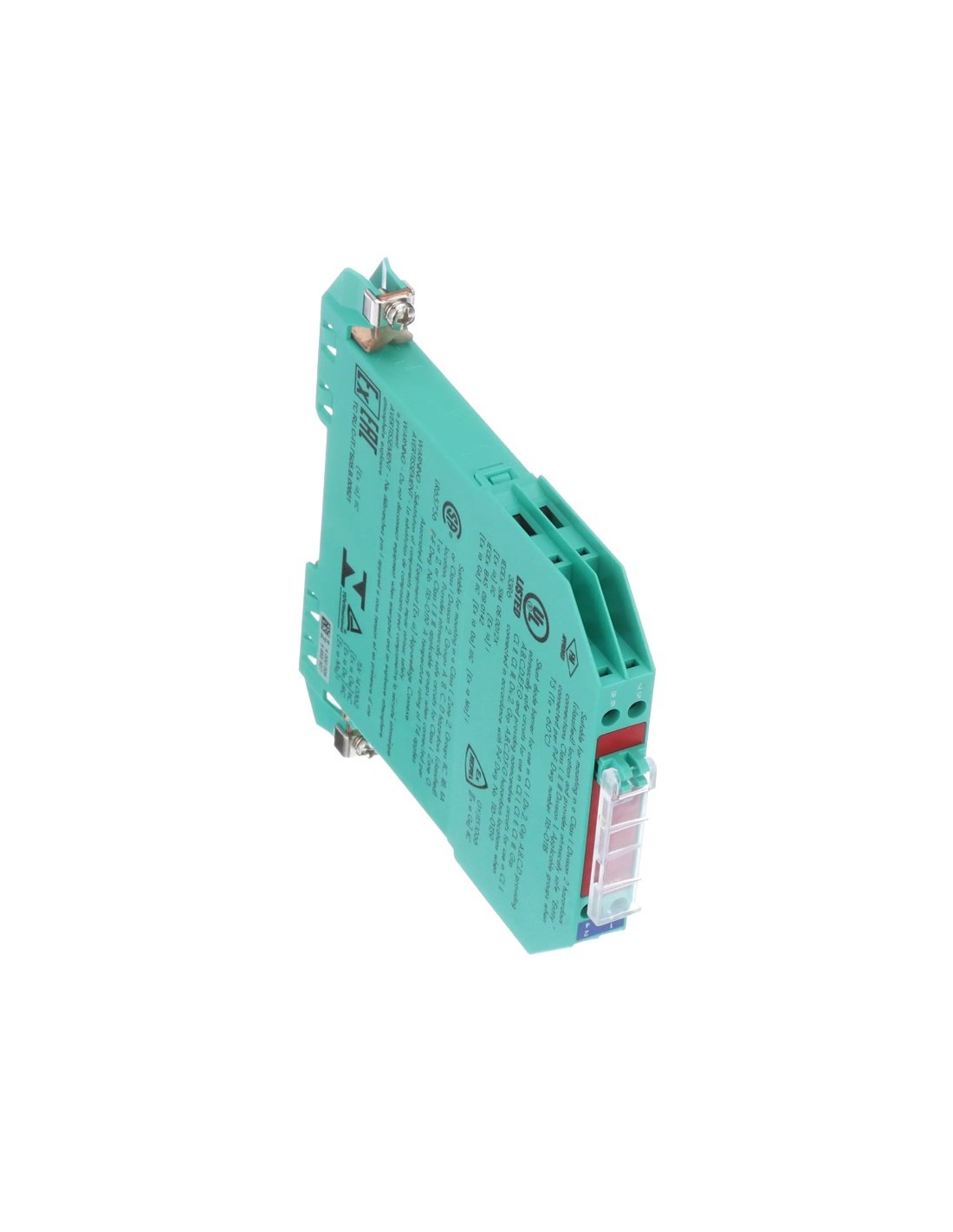

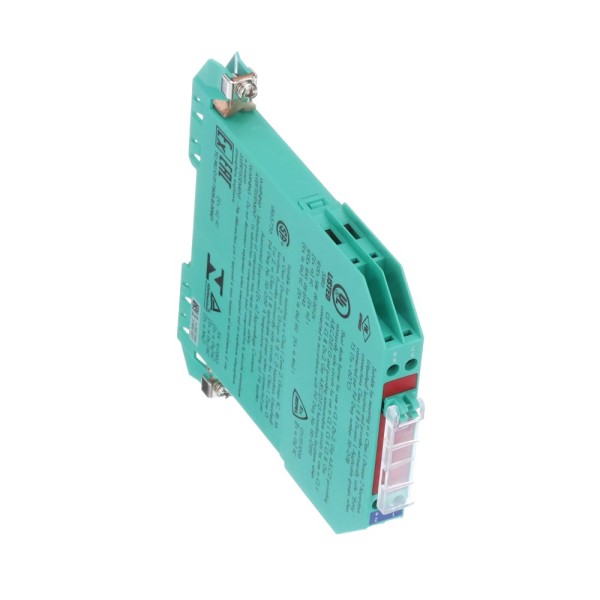

HOCHIKI FOC-728 Z787 Barrière Zener intrinsèquement sûre à 2 canaux

Description

Barrière de sécurité intrinsèque, alimentée par zones et avec diode Zener, destinée à une utilisation dans des systèmes conventionnels de détection incendie pour la protection des zones dangereuses.

Chaque zone contient deux étages de diodes Zener testés par impulsions ou polarisés en direct, ainsi qu’une résistance de terminaison « infaillible ». En cas de défaillance électrique dans la zone sûre, les diodes limitent la tension pouvant atteindre la zone dangereuse et la résistance limite le courant. Un fusible protège les diodes, et les deux étages de limitation de tension garantissent une sécurité continue au cas où l’un des étages tomberait en panne. Aucun circuit actif de limitation du courant de sortie n’est utilisé.

Remarque : veuillez noter que les connexions de mise à la terre de l’unité se font via la connexion au rail DIN (ce produit DOIT être mis à la terre).

Caractéristiques

• 2 canaux
• Version CC, polarité positive
• Borniers amovibles codés par couleur
• Accepte des conducteurs jusqu’à 2,5 mm²
• Circuit d’entrée protégé contre l’inversion de polarité
• Montage sur rail DIN
• Classification ATEX II

Spécifications

• Nombre de canaux : 2
• Résistance série maximale de 327Ω/64Ω
• Tension de fonctionnement maximale de 27V CC, 26,5V CC à 10 µA
• Courant maximal de court-circuit de 93 mA
• Calibre du fusible (en continu) : 50 mA
• Température de stockage : -25°C ~ +70°C
• Température de fonctionnement : -20°C ~ +60°C (fonctionnement continu)
• Humidité relative jusqu’à 95% sans condensation
• Dimensions : 110 x 115 x 12,5 mm
• Poids : 150 g
