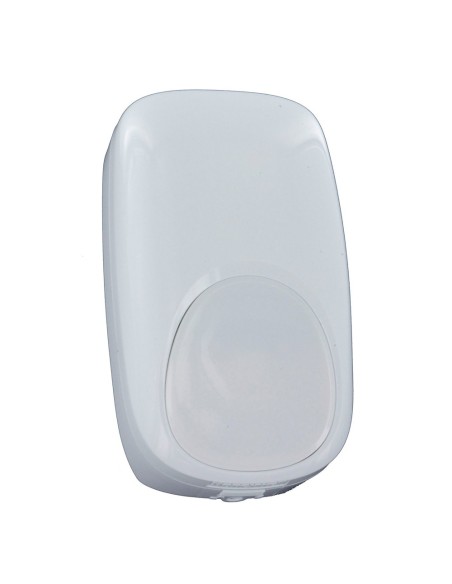

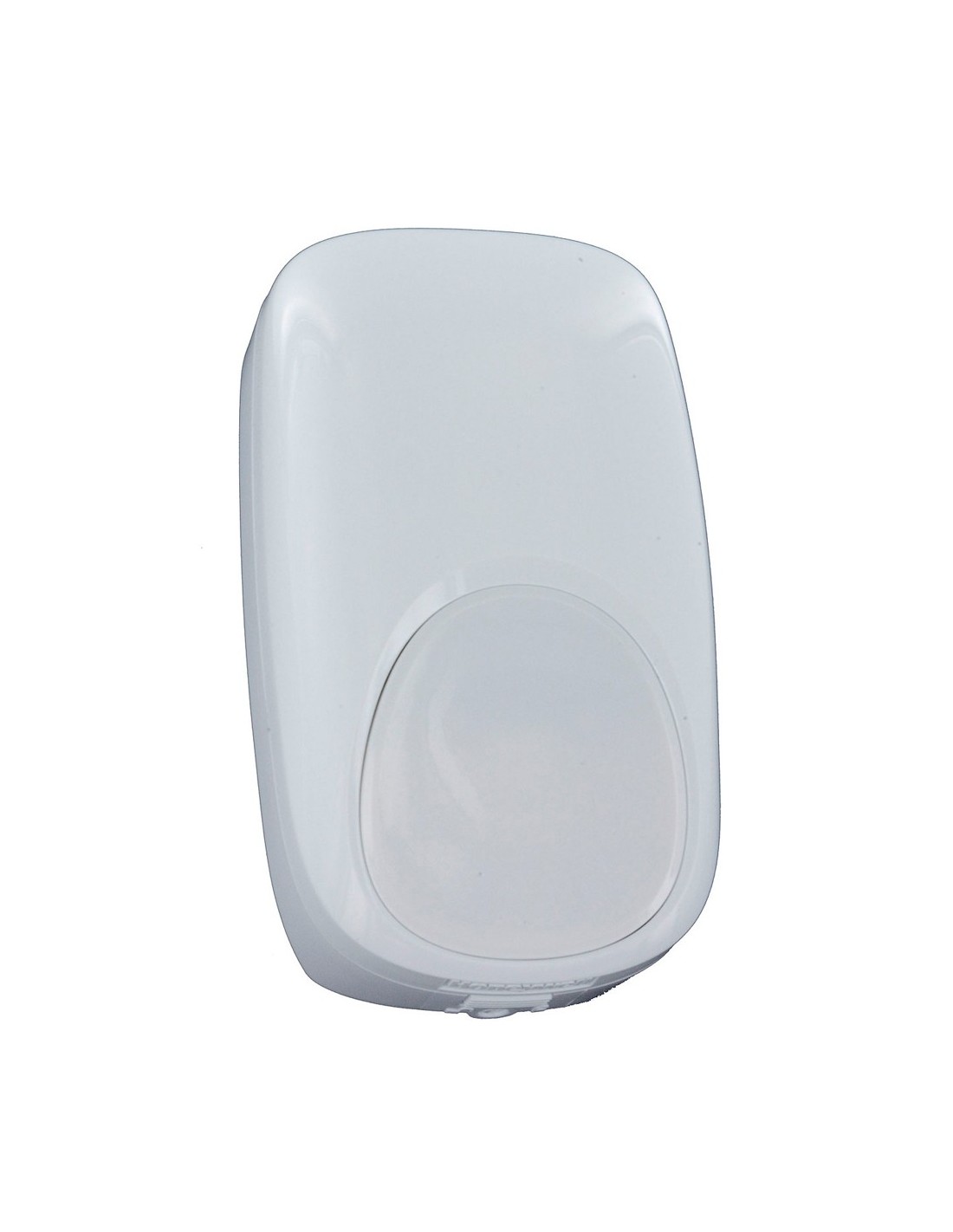

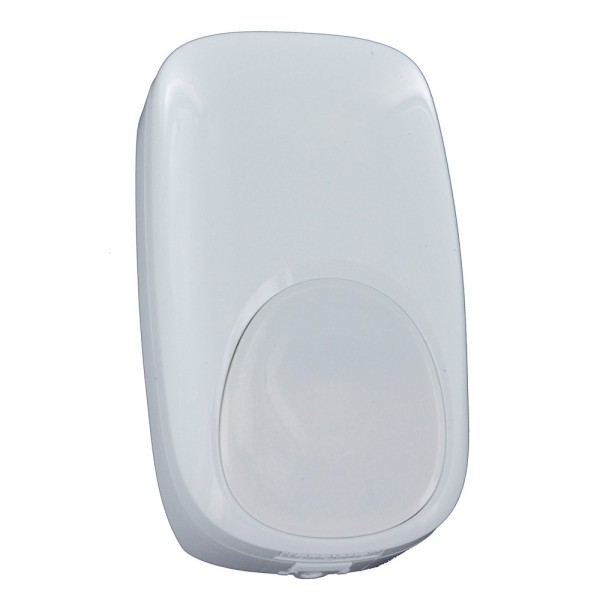

HONEYWELL HONEYWELL-404 DT8016AF24 Détecteur volumétrique à double technologie Honeywell

Caractéristiques techniques

• Détecteur volumétrique double technologie Honeywell
• Technologie de détection : infrarouge passif (PIR avec miroir) et micro-ondes
• Couverture de détection : 16 m × 22 m
• Nombre de zones : 36 longue portée, 10 intermédiaires, 12 inférieures, 2 look-down
• Fréquence micro-ondes : bande K 24,200 GHz
• Traitement du signal DualCore™
• Optique à sensibilité uniforme par miroir

Fonctionnalités

• Fonction anti-masquage infrarouge intégrée
• Test de marche activable à l’aide d’une lampe torche
• Autotest du circuit micro-ondes
• Détection de vibrations intégrée
• Configuration de la zone look-down via commutateur
• Connecteurs enfichables pour une installation rapide
• Résistances de fin de ligne intégrées

Alarmes

• Sortie d’alarme : relais Form A alimenté, 30 mA à 25 V DC
• Durée d’alarme : 3 s
• Sortie anti-masquage / défaut : relais Form B (NF), 30 mA à 25 V DC
• Protection anti-sabotage du capot et du mur via contact magnétique

Interface de communication

• Résistances EOL intégrées pour alarme, sabotage et anti-masquage

Alimentation

• Tension d’alimentation : 9 à 15 V DC
• Consommation typique : 24 mA à 12 V DC
• Consommation maximale : 30 mA à 12 V DC
• Ondulation admissible : 3 V crête à crête à 12 V DC

Environnement

• Température de fonctionnement : -10 °C à +55 °C
• Humidité relative : 5 % à 95 % sans condensation
• Immunité à la lumière blanche : jusqu’à 10 000 lux
• Filtre de lumière fluorescente : 50 Hz / 60 Hz
• Immunité RFI : 15 V/m de 80 MHz à 2,7 GHz

Caractéristiques physiques

• Hauteur d’installation optimale : 2,3 m
• Dimensions : 118,6 × 67,3 × 46,4 mm
• Poids net : 137 g

Contenu

• Détecteur volumétrique double technologie HONEYWELL-404 (DT8016AF24)

Certifications

• EN 50131-2-4 Grade 3 Classe II
