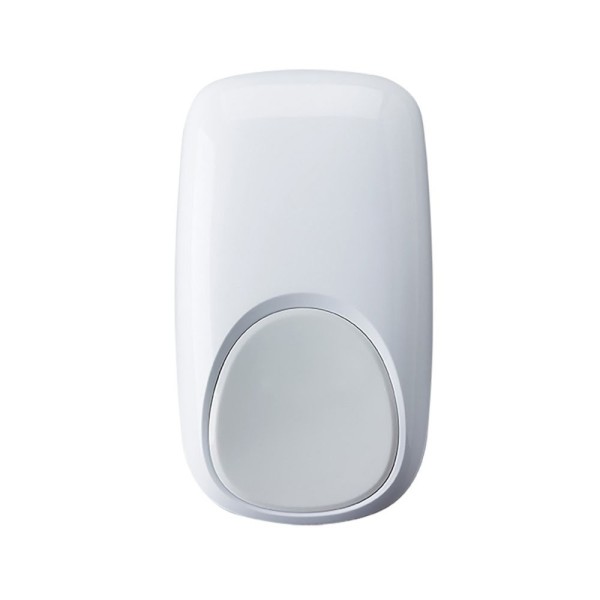

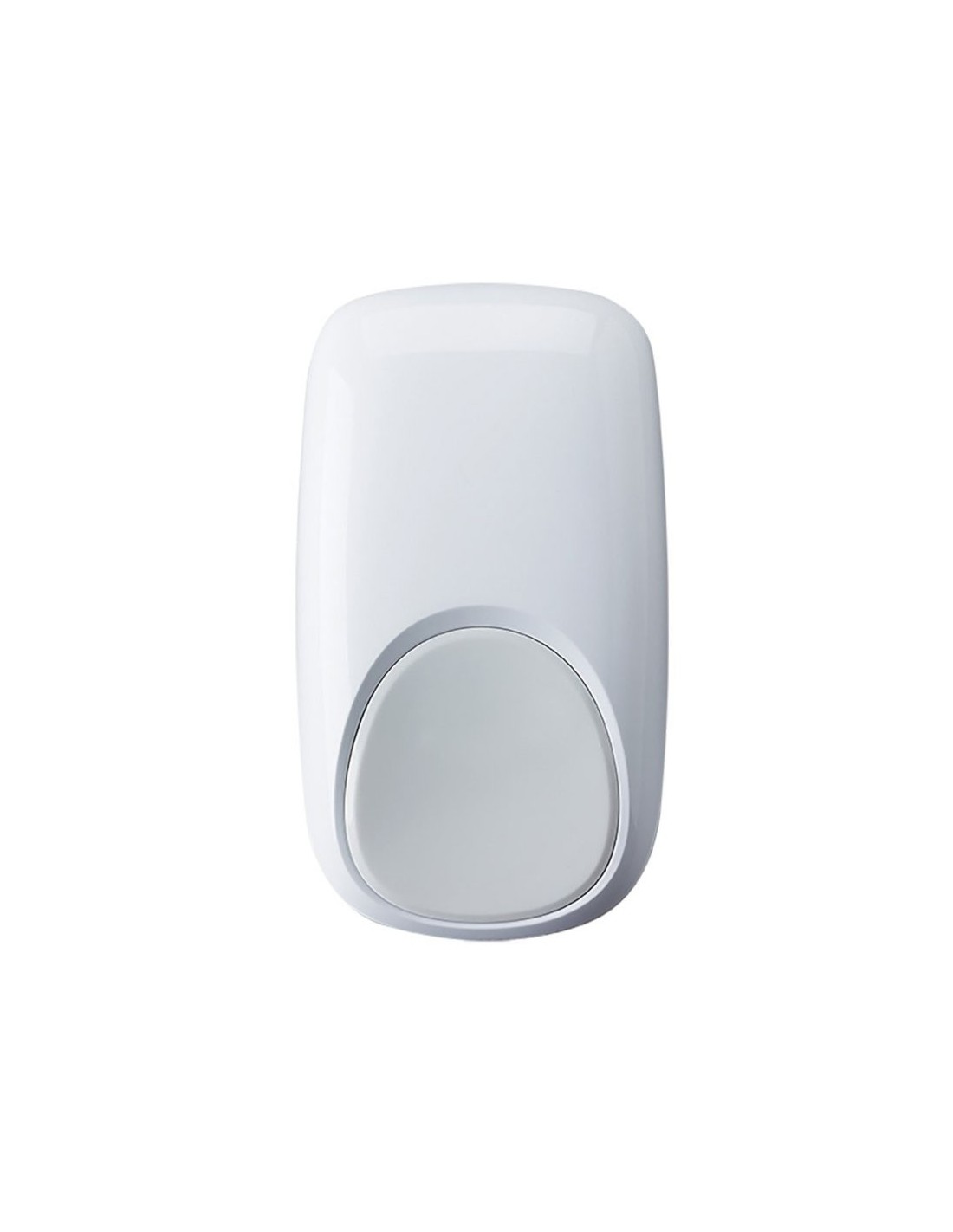

HONEYWELL HONEYWELL-414 DT8016F24 Détecteur de mouvement Honeywell DUAL TEC® à double technologie

Caractéristiques techniques

• Détecteur de mouvement DUAL TEC® pour intrusion
• Double technologie PIR et micro-ondes
• Portée de détection de 16 x 22 m
• Fréquence micro-ondes en bande K de 24,200 GHz
• 36 zones longue portée, 46 intermédiaires, 18 inférieures et 2 zones descendantes
• Hauteur de montage optimale de 2,3 m
• Test de marche de 30 s
• Résistances EOL intégrées pour alarme et anti-sabotage : 1K, 2,2K, 4,7K et 5,6K
• Valeur EOL par défaut : 1K

Fonctionnalités

• Traitement du signal DualCore™ pour l’analyse des signaux PIR et micro-ondes
• Optique Fresnel à sensibilité uniforme
• Couverture large de mur à mur avec zone descendante
• Conçu pour réduire les fausses alarmes grâce à des contrôles par microprocesseur
• Immunité PIR à la lumière blanche grâce à une protection noire anti-insectes
• Test de marche activable à l’aide d’une lampe torche
• Électronique et optique scellées pour protéger le détecteur pendant l’installation
• Goulotte de câblage et accès facile aux borniers

Alarmes

• Relais d’alarme Forme A alimenté
• Relais d’alarme 30 mA, 25 V CC et résistance maximale de 22 ohms
• Durée du relais d’alarme : 3 s
• Anti-sabotage de capot et de mur
• Anti-sabotage NC avec capot installé, Forme A
• Anti-sabotage 30 mA, 25 V CC par champ magnétique

Alimentation

• Alimentation de 9 à 15 V CC
• Consommation typique de 24 mA à 12 V CC
• Consommation maximale de 30 mA à 12 V CC
• Ondulation CA de 3 V crête à crête avec alimentation nominale de 12 V CC

Environnement

• Température de fonctionnement de -10°C à +55°C
• Humidité relative de 5% à 95% sans condensation
• Compensation de température avancée à double pente
• Immunité RFI de 20 V/m de 10 à 1000 MHz
• Immunité RFI de 15 V/m de 1000 à 2700 MHz
• Immunité PIR à la lumière blanche : 10 000 lux typiques
• Filtre de lumière fluorescente 50 Hz / 60 Hz

Caractéristiques physiques

• Dimensions : 98,5 x 57 x 44 mm
• Poids net : 94,2 g
• Boîtier compact en plastique ABS
• Montage mural, en angle ou au plafond
• Hauteur de montage de 2,1 à 2,7 m
• Compatible avec les supports pivotants SMB10

Contenu

• 1 détecteur de mouvement Honeywell DUAL TEC® DT8016F24

Certification

• EN50131-2-4 Grade 2 Classe II
• NF&A2P deux boucliers
