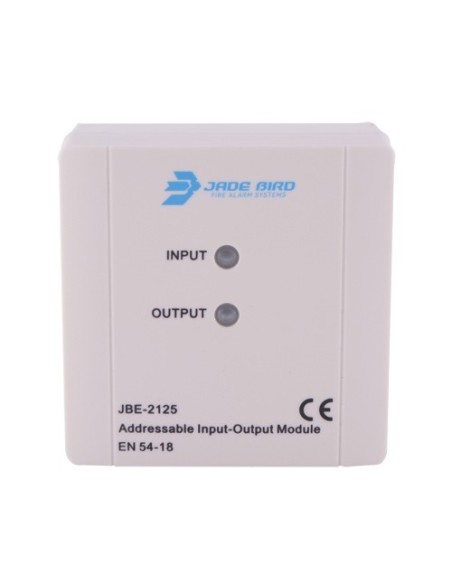

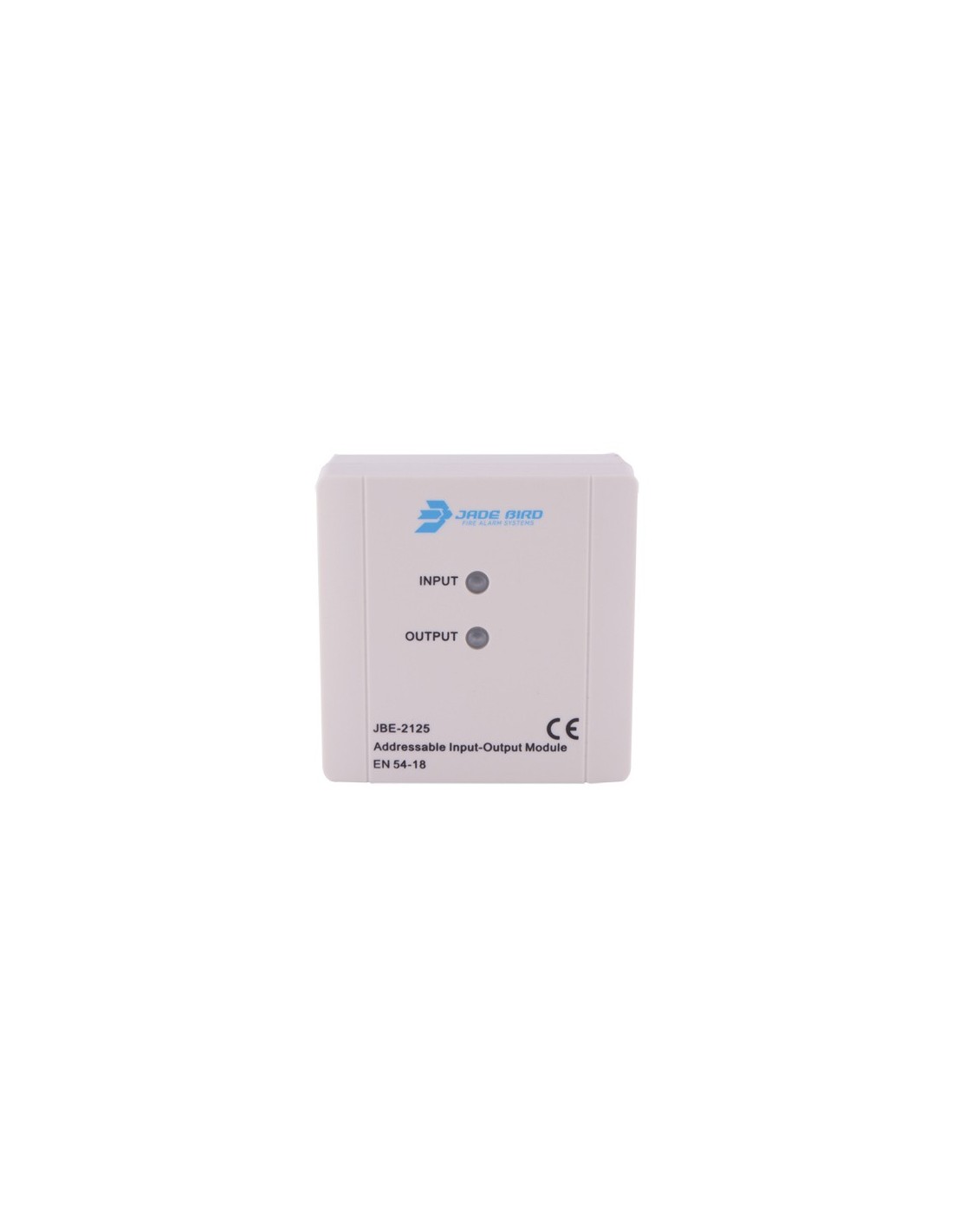

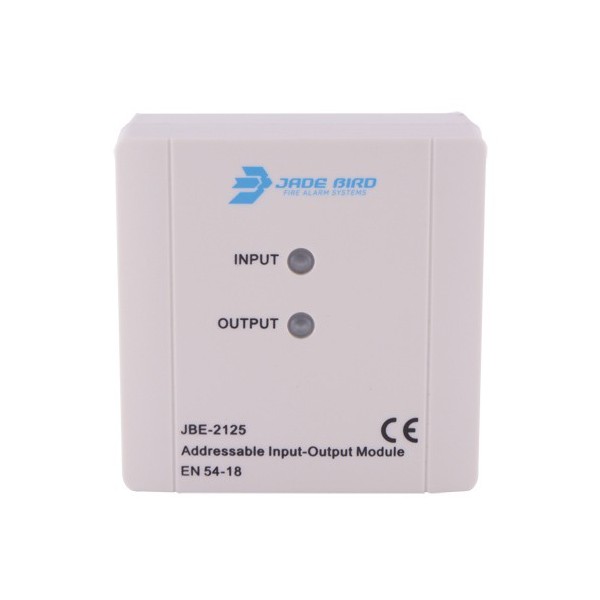

JADE BIRD JADEBIRD-10 JBE-2125 Module de sortie analogique avec entrée de confirmation

Module de sortie analogique avec entrée de confirmation | Entrée pour confirmation d’activation supervisée | Alimentation par boucle. Câble conducteur jusqu’à 2.5mm2 | REOL de 10 kΩ (fournie). Certifié EN 54-18 | Sans isolateur. Indicateur LED frontal. Adresse programmable via JBE-AT1 | Sortie supervisée ou relais à contact sec sélectionnable. Base avec bornes

• Module analogique 1 sortie avec entrée de confirmation
• Tension de service CC 16 - 30 V (protocole JBE à amplitude d’impulsion)
• Connexion bus de communication JBE à 2 fils, sans polarité
• Câblage paire torsadée sans écran 0,5 – 2,5 mm2
• Consommation au repos ≤0,25 mA @24 V
• Consommation en actif ≤1 mA @24 V
• Sortie : maximum 1 A @24 V (mode de sortie supervisée)
• Contacts relais : 2 A @30 V CC (mode de sortie relais)
• Résistance EOL entrée : 10 kΩ
• Résistance EOL sortie : 10 kΩ
• Adressage : outil d’adressage JBE-AT1
• Plage d’adresses 1-200
• Indicateurs LED rouges (sortie supervisée) IP40 — Repos : « Input » et « Output » clignotent
• Activation sortie : « Output » allumé fixe
• Confirmation : « Input » allumé fixe
• Défaut entrée : « Input » éteint, « Output » clignote
• Défaut sortie 24 V : « Input » et « Output » éteints
• Indicateurs LED rouges (sortie relais sec) Repos : « Input » clignote, « Output » éteint
• Défaut : « Input » et « Output » éteints
• Dimensions 85×85x41 mm (longueur x largeur x hauteur)
• Poids 0,1 kg (base incluse)
• Indice de protection IP40
• Certifié EN 54-18:2005 EN 54-18:2005/AC:2007
