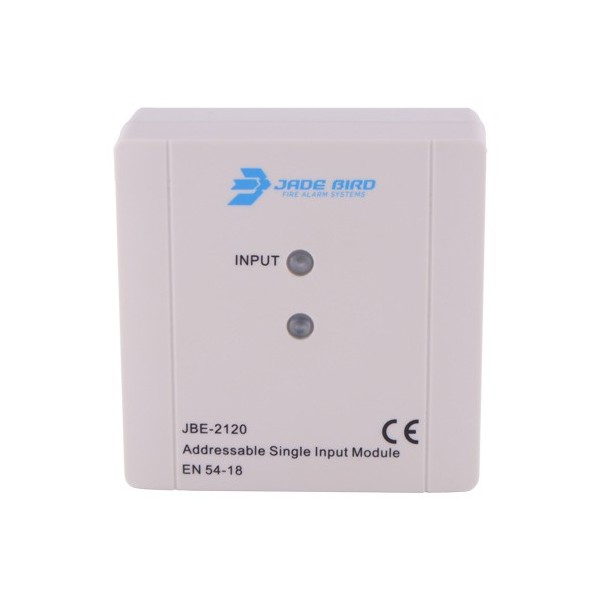

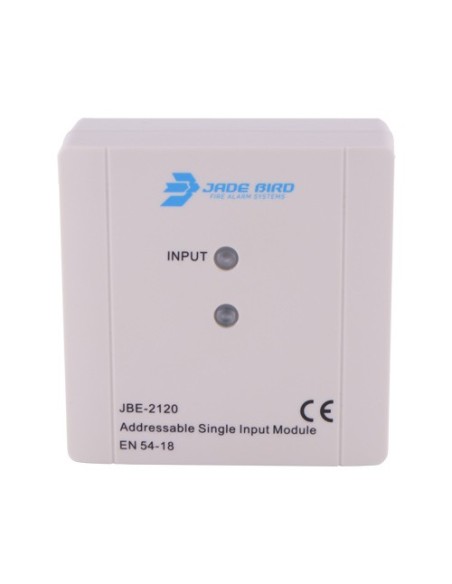

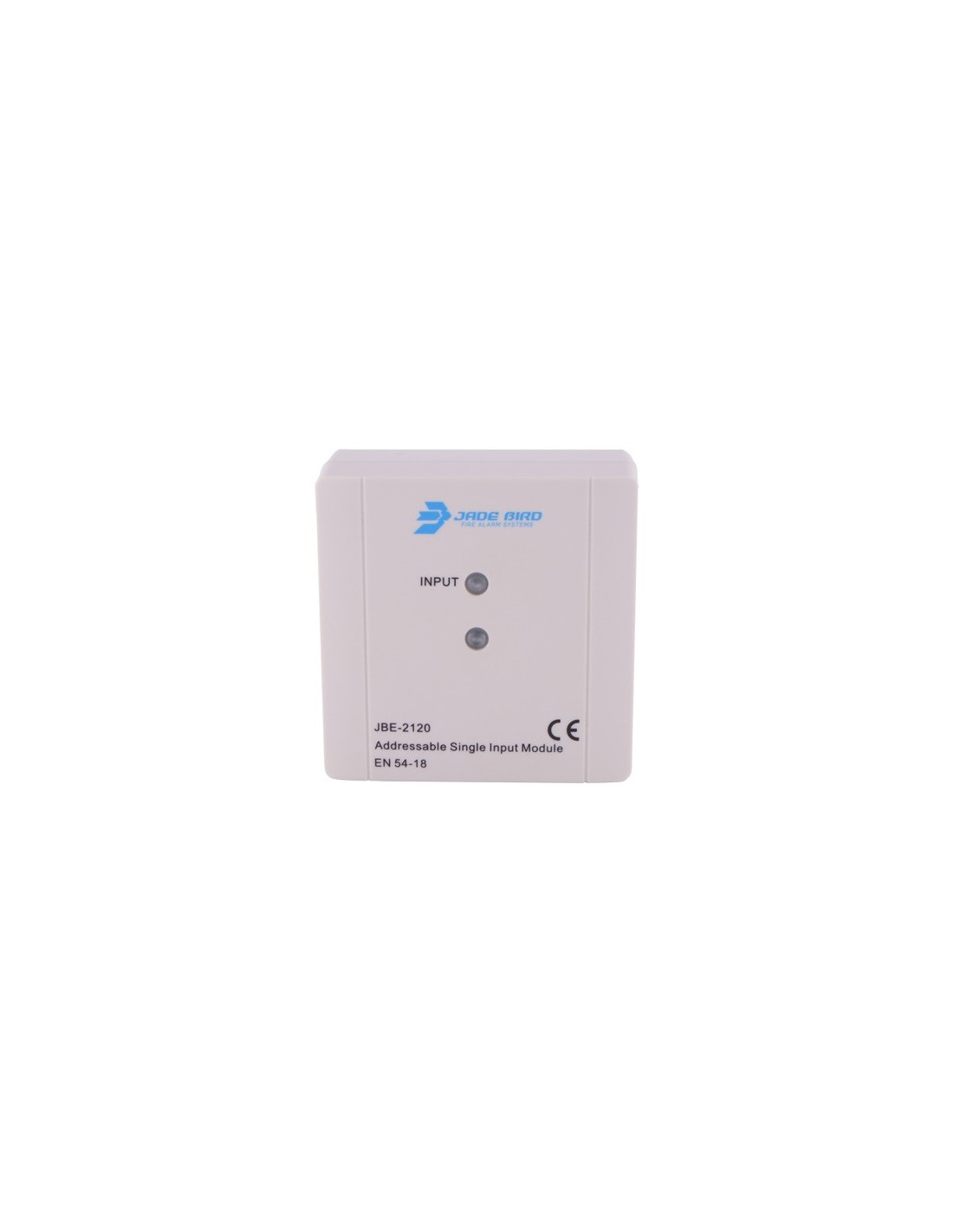

JADE BIRD JADEBIRD-13 JBE-2120 Module d’entrée supervisée analogique adressable

Module d’entrée supervisée analogique adressable | 1 entrée pour signal externe supervisé (court-circuit et circuit ouvert) | Alimenté par la boucle elle-même. Sans isolateur. Indicateur LED en face avant | Socle avec bornes pour une installation facile. REOL de 10 kΩ (fournie) | Adresse programmable via la JBE-AT1 | Certifié EN 54-18. Câble conducteur jusqu’à 2.5mm2

• Module d’entrée supervisée analogique adressable
• 1 entrée pour signal externe supervisé (court-circuit et circuit ouvert)
• Alimenté par la boucle elle-même. Sans isolateur. Indicateur LED en face avant
• Socle avec bornes pour une installation facile. REOL de 10 kΩ (fournie)
• Adresse programmable via la JBE-AT1
• Certifié EN 54-18. Câble conducteur jusqu’à 2.5mm2
• Module d’entrée EN 54-18
• Surveillance de l’état d’un interrupteur à contact sec, contact de porte
• Tension de fonctionnement 19–28 VDC (amplitude d’impulsion du protocole JBE)
• Connexion au bus de communication JBE à 2 fils, sans polarité
• Câblage : paire torsadée non blindée 0.5 – 2.5 mm²
• Consommation au repos ≤ 0.25 mA @24 V
• Consommation en activation ≤ 1 mA @24 V
• Résistance EOL 10 kΩ
• Plage d’adresses 1–200
• Indicateur LED au repos : « Input » clignote avec l’interrogation (polling) de la boucle
• Défaut : « Input » toujours éteint.
• Activation : « Input » allumé fixe.
• Dimensions (H × L × P) 85 mm × 85 mm × 41 mm
• Poids 0.1 kg (socle inclus)
• Indice de protection IP40
• Norme EN 54-18:2005 EN 54-18:2005/AC:2007 DoP DoP-0370-CPR-3805-1
