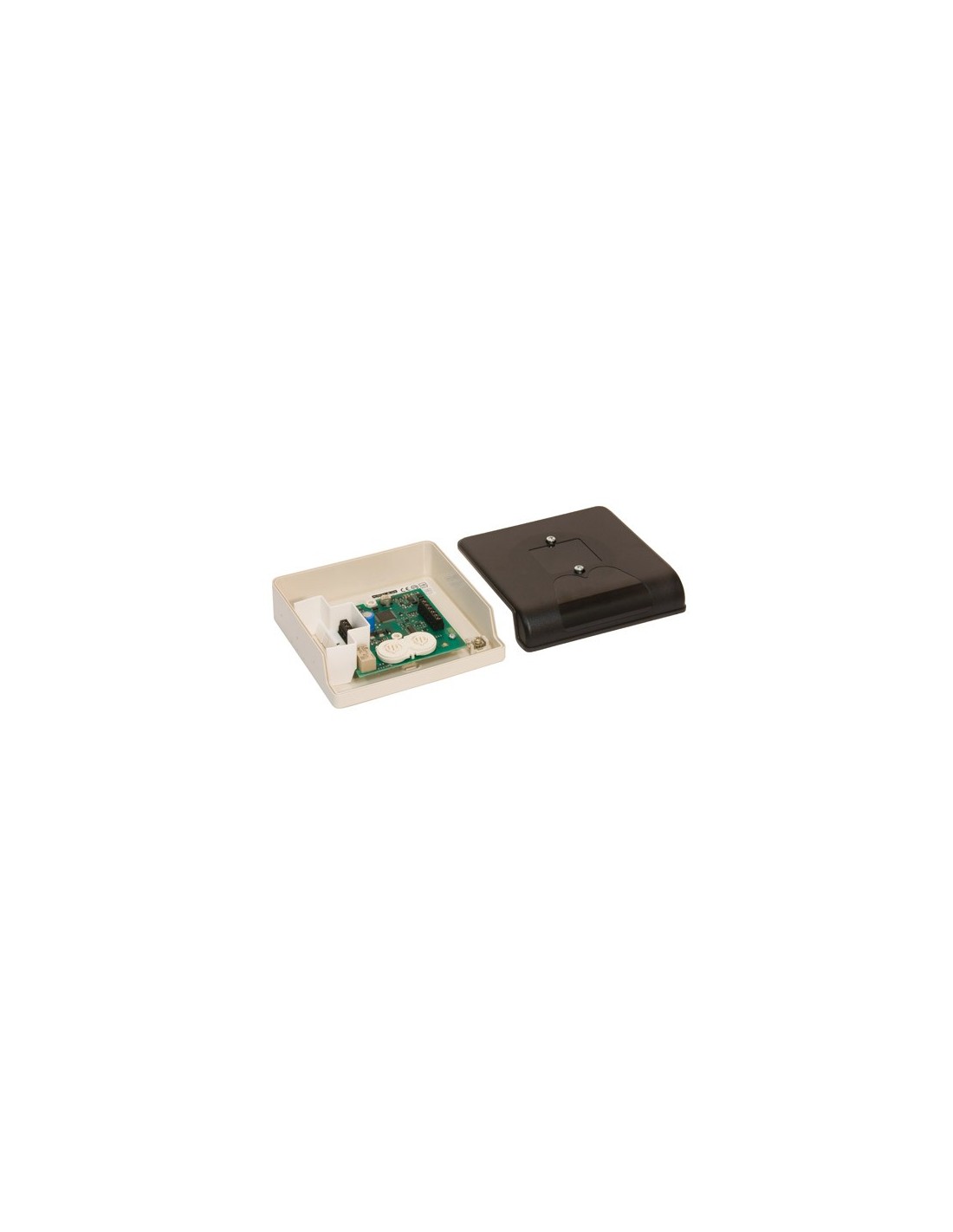

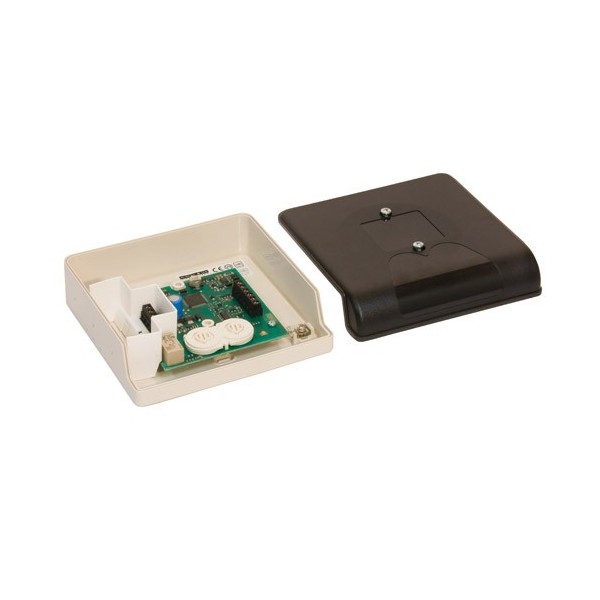

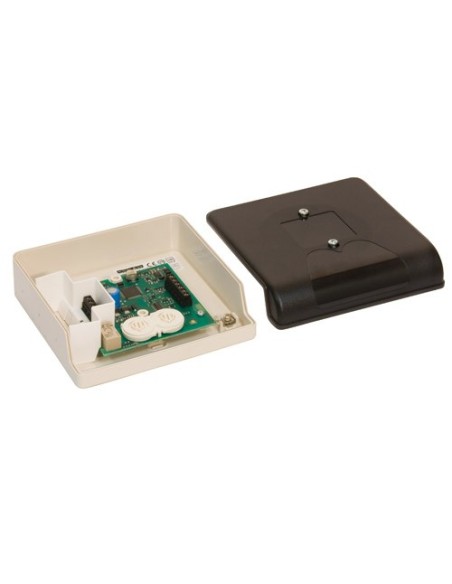

MORLEY-IAS MORLEY-36 MI-D240CMOE Module analogique adressable Honeywell MORLEY-IAS pour 1 sortie de commande à 240 VCA

Caractéristiques techniques

• Module analogique adressable Honeywell MORLEY-IAS avec 1 sortie de commutation jusqu’à 240 VCA
• Contrôle une sortie bipolaire non supervisée avec 1 contact normalement ouvert et 1 normalement fermé
• Relais bistable avec verrouillage en état marche ou arrêt sur ordre de la centrale incendie
• Spécifications du relais : 5 A à 30 VCC et 5 A à 250 VCA avec charge résistive
• Adressage par sélecteurs rotatifs
• Position d’activation du relais configurable selon BSI 7273-4
• Borniers amovibles 6+4
• Bornier 4 bornes pour 24 V et bornier 6 bornes pour 240 V
• Section maximale de câble : 2,5 mm2

Fonctionnalités

• Indicateur lumineux tricolore avec informations de diagnostic sur l’état de l’entrée/sortie
• LED d’état et sélecteur d’adresse visibles sans retirer le couvercle du boîtier de montage en saillie
• Informations d’identification gravées au laser sur le boîtier
• Boucle haute puissance prévue pour 48 V
• Faible courant au repos
• Mécanique commune pour boîtiers de modules
• Visibilité améliorée des deux côtés

Interface de communication

• Communication alimentée par la boucle
• Protocoles CLIP et Avancé

Alimentation

• Tension de fonctionnement de 15 à 32 VCC
• Tension de coupure de la LED : 16,5 VCC
• Courant maximal au repos : 75 µA à 24 VCC sans communication
• Courant maximal en alarme : 5,5 mA à 24 VCC avec une communication toutes les 5 secondes et clignotement de la LED activé
• Courant d’activation et de désactivation de la bobine : 76 mA max pendant 12 ms
• Isolateur de court-circuit intégré et sélectionnable

Environnement

• Température de fonctionnement de -20°C à +60°C
• Humidité relative de 5 à 95% sans condensation
• Indice de protection IP30

Caractéristiques physiques

• Boîtier blanc
• Support de rail DIN intégré de 35 mm
• Dimensions : 99 x 93 x 22 mm
• Poids : 118 g

Contenu

• Module de commande adressable à 1 sortie MORLEY-36 (MI-D240CMOE)

Certifications et normes

• Homologation VdS et CPR
• Certification EN 62368-1
