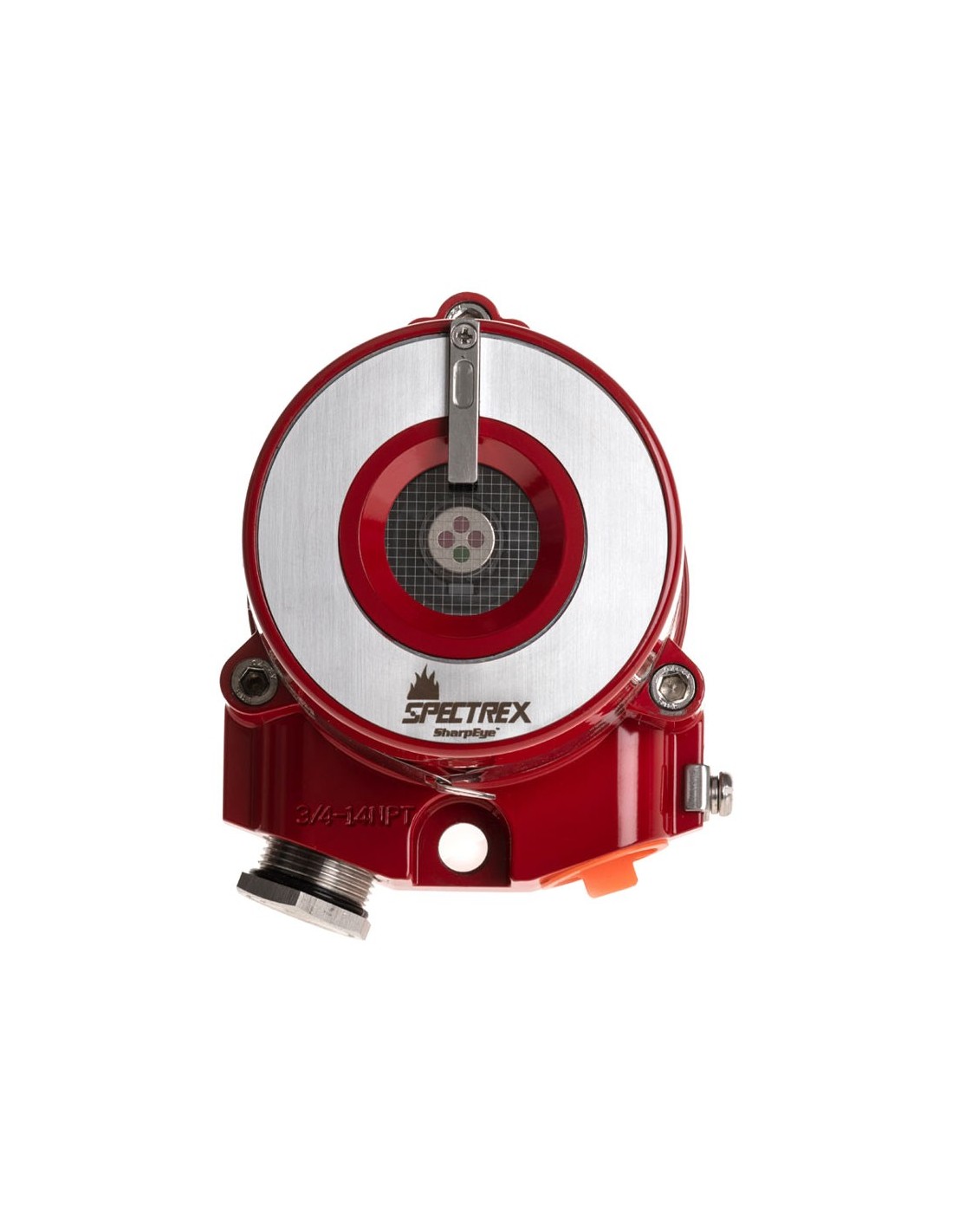

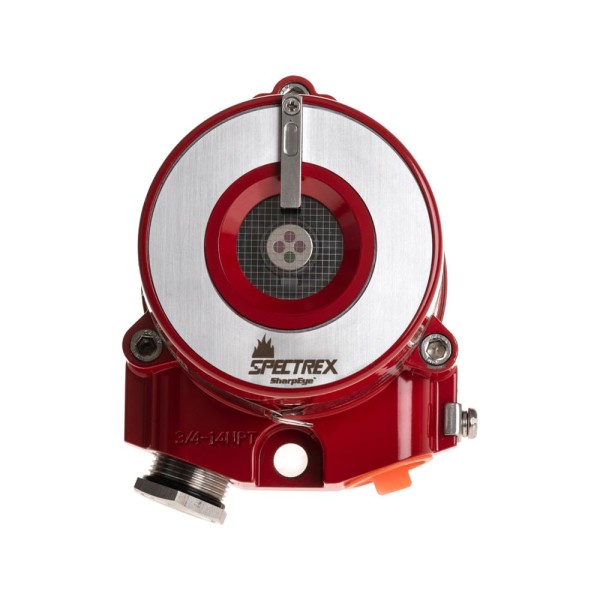

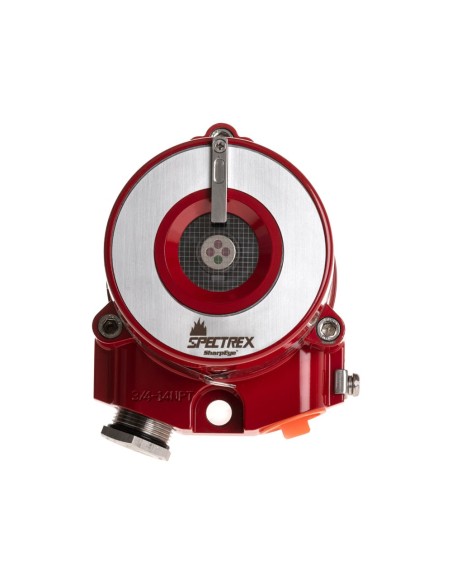

NOTIFIER NOTIFIER-829 Détecteur de flamme Notifier SharpEye de la série 40/40 avec multispectre Quad-Sense 40/40CM641ACY7

Caractéristiques techniques

• Détecteur de flamme multispectre Quad-Sense SharpEye série 40/40
• Technologie IR3 + Hydrogène
• Intégration de 4 capteurs IR pour différencier les sources de flamme du rayonnement de fond sans flamme
• Détection des feux d’hydrogène, d’hydrocarbures et de gaz
• Temps de réponse typique inférieur à 5 secondes
• Immunité aux fausses alarmes
• Fiabilité MTBF de 150000 heures
• 5 niveaux de sensibilité
• Test intelligent d’intégrité du champ de vision
• BIT intégré pour la validation de l’intégrité optique et du circuit électronique
• Étalonnage d’usine Plug-and-Play pour une utilisation immédiate dans les systèmes de détection incendie
• Optique chauffée à deux modes pour des conditions environnementales exigeantes

Détection

• Couverture de détection de 2830 m²
• Réponse spectrale sur 4 bandes infrarouges : 4 µm, 4,4 µm, 4,5 µm et 5 µm
• Champ de vision pour l’hydrogène : horizontal 90° et vertical 90°
• Champ de vision pour les autres combustibles : horizontal 80° et vertical 80°
• Portée de détection de l’essence et du n-heptane jusqu’à 65 m
• Portée de détection des batteries lithium-ion jusqu’à 61 m
• Portée de détection des solvants, de l’acrylate de butyle et de l’acétate de vinyle jusqu’à 54 m
• Portée de détection du diesel, du méthane, du GPL, du kérosène, du carburant aviation JP5, du carburant aviation A1, de l’huile minérale et de l’huile de cuisson jusqu’à 45 m
• Portée de détection de l’hydrogène jusqu’à 38 m
• Portée de détection du papier de bureau et du bois jusqu’à 25 m

Entrées et sorties

• Relais d’alarme, de défaut et auxiliaire
• Sortie analogique en tension : 0 V en cas de défaut du port analogique, 2 V à l’état normal et 5 V en alarme/explosion
• Sortie analogique à paliers 0-20 mA
• Protocole HART sur courant analogique 0-20 mA pour la maintenance, les changements de configuration et la gestion des actifs
• Communication RS-485 compatible Modbus
• Interface électrique avec 17 bornes et une option de câblage
• Entrées de câble 2 x M25 x 1,5 mm ISO

Alimentation

• Tension nominale de fonctionnement 24 Vcc
• Plage de tension de fonctionnement de 18 à 32 Vcc
• Consommation maximale au repos de 3 W
• Consommation maximale au repos de 8 W avec fenêtre chauffée
• Consommation maximale en alarme de 4,2 W
• Consommation maximale en alarme de 9,6 W avec fenêtre chauffée
• Protection d’entrée électrique selon EN50130
• Protection EMI/RFI selon EN61000-6-3 et EN50130

Environnement

• Température de fonctionnement de -40 °C à +75 °C
• Température de stockage de -40 °C à +75 °C
• Humidité relative sans condensation jusqu’à 100%
• Norme environnementale DNV 2-4
• Protection contre l’eau et la poussière IP66 et IP68 selon EN60529
• NEMA 250 6P

Caractéristiques physiques

• Boîtier en aluminium renforcé sans cuivre avec peinture polyuréthane
• Support de montage mural inclus
• Matériau du support orientable en acier inoxydable 316 avec finition électropolie
• Dimensions du détecteur 100,6 x 117 x 155 mm
• Poids du détecteur : 1,3 kg
• Poids du support orientable : 1,1 kg

Certifications et normes

• ATEX
• EN54-10 VdS
• IEC61508, compatible SIL3

Contenu

• Détecteur de flamme NOTIFIER-829 (40/40CM641ACY7)
• Support de montage mural
• Capot de protection ABS
