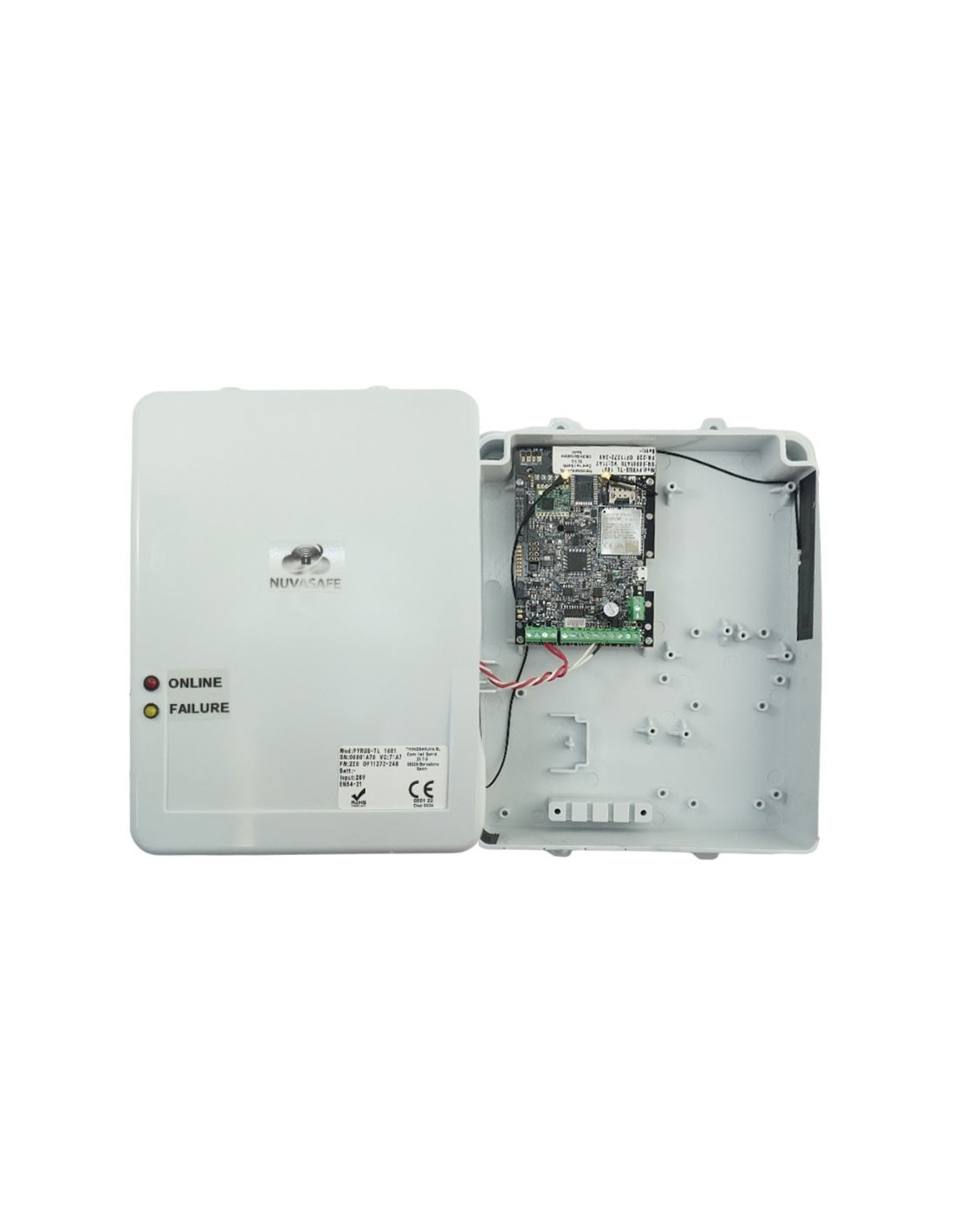

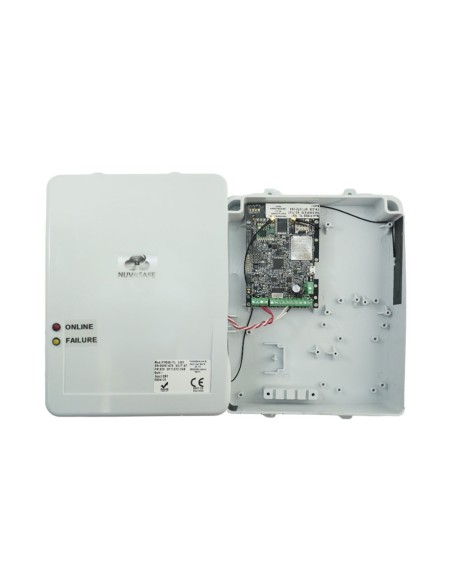

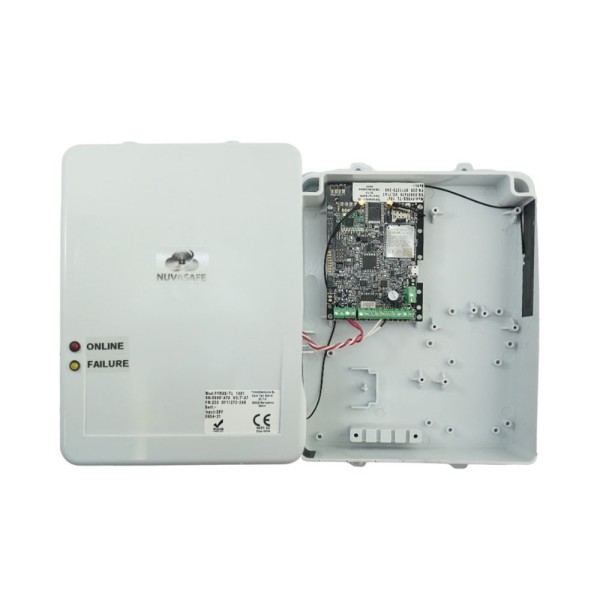

NUVASAFE DEM-1372 PYRUS-TLE-ID Transmetteur d’alarme EN54-21 Nuvasafe avec Ethernet, réseau mobile et LORA

Caractéristiques techniques

• Transmetteur d’alarme incendie Nuvasafe EN54-21 pour systèmes de détection et d’alarme incendie
• Également compatible avec les alarmes anti-intrusion
• Équipement conçu pour un montage externe au tableau PCI
• Boîtier plastique IP65 et UL94-V0 avec pattes pour montage mural
• Antennes internes pour GPRS/NB-IOT/LTE-CAT-M1 et LORA
• 2 LED frontales indiquant l’état en ligne et le défaut
• 3 entrées configurables en NO, NC, RFL ou doublées
• Réglage de la sensibilité d’entrée avec une résolution de 100 ms et 1 seconde
• 8 partitions
• Jusqu’à 64 zones internes via des capteurs radio IEEE 802.15.4
• Mesure de variables analogiques provenant de capteurs compatibles
• Lecture de compteurs monophasés et triphasés via MODBUS RTU
• Intégration de lecture de données via MODBUS RTU

Fonctionnalités

• Communicateur IoT 2G, NB-IOT, LTE-CAT-M1, Ethernet et LORA vers le cloud
• Capture Contact ID via une interface PSTN non certifiée EN54-21
• Transmission des signaux du panneau associé vers le cloud
• Redirection des événements vers le CRA via l’application Nuva-CS
• Capture des signaux Contact ID et SIA-DC03 depuis des panneaux associés via RTC, RS485 ou RS232
• 8 codes d’abonné
• Enregistrement des valeurs analogiques
• Test de canaux programmable de 1 à 65635 minutes
• Polling TCP-IP et LORA programmable entre 1 et 255 minutes
• Configuration et supervision via la plateforme cloud
• Configuration locale via NuvaExpress par USB
• Bidirectionnalité assistée depuis le cloud via une interface web
• Bidirectionnalité universelle avec les panneaux via simulation de modem ou port série local à travers le cloud
• Communicateur de secours de vidéo-alarme pour enregistreurs vidéo avec technologie intégrée
• Envoi d’images instantanées (snapshot) de vidéo-analyse en cas de brouillage (jamming) des réseaux IP

Fonctions intelligentes

• Anti-brouillage (antijamming) via LORA et NB-IOT
• Traitement Edge des alarmes sur l’appareil
• Fonctions étendues de contrôle, d’enregistrement de données et de supervision IoT

Stockage

• File interne jusqu’à 126976 événements horodatés (date et heure)
• Journal des pollings effectués
• Rétention des événements dans la file interne jusqu’à 40 ans

Alarmes

• 3 entrées d’alarme et de défaut configurables en NO, NC et RFL
• Entrées i1 et i2 prédéfinies pour l’alarme du panneau de commande principal
• Entrée i3 prédéfinie pour le défaut du panneau de commande principal
• 2 sorties à collecteur ouvert
• Sorties O1 et O2 avec activation au négatif
• Sorties O1 et O2 de 20 mA
• Sorties O1 et O2 pour la signalisation des LED EN54-21 et du panneau associé
• Sortie O1 pour la signalisation de l’équipement en ligne avec le CRA
• Sortie O2 pour la signalisation des défauts de chemin du système de transmission
• Sorties à collecteur ouvert temporisables
• Modules relais externes pour les sorties Out5 à Out8

Interface de communication

• Interface TTL et RS485
• Interface RS232 via carte optionnelle
• Connexion USB micro pour configuration via NuvaExpress
• Entrée LIN-i4 pour ligne RTC
• Sortie ANOUT de ligne simulée pour connexion au TIP-RING du panneau
• Intégration avec panneaux DETNOV via RS485
• Intégration avec panneaux Honeywell ID50, ID60, ID3000, AM8200 et MORLEY via Virtual COMPORT
• Intégration SIA-DC03 via Ethernet pour le routage des signaux LAN vers GPRS/NB-IOT/LTE-CAT-M1 et LORA
• Intégration SIA-DC09 via Ethernet pour Contact ID et SIA

Intégration avec centrales incendie

• HONEYWELL
  • Série ID50/ID60 via RS232 au moyen de l’accessoire CV232-485, prend en charge le contrôle via l’application
  • Série ID3000 via RS232 au moyen de l’accessoire CV232-485, prend en charge le contrôle via l’application
  • Série AM8200 via RS232, prend en charge le contrôle via l’application
  • Séries AM4000 et AM6000 via RS485, prend en charge le contrôle via l’application
  • Séries MA2000 et MA8000 via RS485, prend en charge le contrôle via l’application
  • Série MORLEY-VSNLT via TTL/RS485 au moyen de l’accessoire CB-MORLEY, prend en charge le contrôle via l’application
  • Séries MORLEY-DXC2/4 via RS232 au moyen de l’accessoire CV232-485, prend en charge le contrôle via l’application
  • Séries MORLEY-LT32/LT159 via TTL/RS485 au moyen de l’accessoire CB-MORLEY, prend en charge le contrôle via l’application
  • Série PL1000 via TTL/RS485 au moyen de l’accessoire CB-MORLEY, prend en charge le contrôle via l’application
  • Série ESSER-FlexES via RS485, prend en charge le contrôle via l’application
• COFEM
  • Série LYON via RS485 (Modbus-RTU), prend en charge le contrôle via l’application
  • Série CLVR via RS485 (Modbus-RTU), prend en charge le contrôle via l’application
• S’intègre également avec les centrales DETNOV (CAD 150 et CCD-020), INIM (PREVIDIA), KOMTES (JUNONET), ADVANTRONIC (AD300 et AD600), AGUILERA (toutes), NSC-SISTEMAS (toutes), PANASONIC (toutes), TECNOFIRE (2 et 4 boucles), DMTECH (toutes), JADE BIRD (DRAKO), KILSEN (KFPA), PROTECT-FIRE (toutes), JHONSON CONTROLS (FIRECALL FC50x), BOSCH (FPA-5000 / 1200) et KENTEK (TAKTIS)

Réseau

• Triple voie de communication via Ethernet, GPRS/NB-IOT/LTE-CAT-M1 et LORA
• Connectivité Ethernet pour communications TCP-IP vers le cloud
• Communication LORA-MESH en bande libre ISM 868, 433 et 169 MHz
• Connectivité LORAWAN
• Fréquence LORA en Europe : 869,525 MHz
• Fréquence LORA en Amérique : 919,5 MHz
• Portée LORA jusqu’à 1 km en ville avec des équipements installés en intérieur
• Communication LORA bidirectionnelle pour signaux d’alarme, polling, configuration et contrôle de l’équipement
• Bandes GPRS 850, 900, 1800 et 1900 MHz
• SIMCARD VPN globale incluse
• Carte SIM compatible : SIMALARM (activation de la carte SIMALARM)
• Communications sécurisées via HTTPS et TLS 1.2

Alimentation

• Alimentation de 5 à 30 VDC
• Double entrée d’alimentation du circuit conforme à l’EN54-21, paragraphe 7.5.2
• Entrée d’alimentation +B de 12 à 30 V
• Entrée d’alimentation +Vi de 12 à 30 V
• Sortie +Vo pour capteurs externes jusqu’à 200 mA
• Fusible de 300 mA sur le PCB principal
• Consommation PCB : 3 mA
• Consommation du module GPRS/NB-IOT/LTE-CAT-M1 : 5 mA
• Consommation Ethernet : 15 mA
• Consommation du module LORA : 3 mA
• Consommation en transmission GPRS/NB-IOT/LTE-CAT-M1 : 100 mA
• Prend en charge une batterie interne optionnelle

Environnement

• Classe environnementale EN54-21 3K5 selon EN 60721-3-3
• Température de fonctionnement de -10ºC à +40ºC
• Humidité de fonctionnement de 0 % à 95 % sans condensation
• Équipement adapté au montage sur ciment ou toute autre surface non combustible

Caractéristiques physiques

• Boîtier plastique IP65 et UL94-V0
• Montage mural au moyen de pattes de fixation
• Dimensions : 120 mm × 75 mm × 45 mm
• Poids : environ 200 g

Contenu

• Transmetteur d’alarme EN54-21 Nuvasafe DEM-1372 (PYRUS-TLE-ID)
• Boîtier PYRUS
• Antennes internes
• Circuit PYRUS-V21 RS485
• SIMCARD VPN
• Vis de fixation

Certifications et normes

• Certification EN54-21 pour les équipements de transmission d’alarme et d’avis de défaut dans les systèmes de détection et d’alarme incendie
• Marquage CE conforme EN54-21:2006
• Certificat CPR 0051-CPR-2841
• Transmetteur DP4 selon EN50136-2
• Type X selon EN50131-10
• Classe environnementale II selon EN50131
• Certification de transmetteur d’alarme Grade 3
• Directive 2014/30/EU relative à la compatibilité électromagnétique
• Directive 2014/35/EU relative à la basse tension
• Directive 2011/65/EU RoHS
• Directive 2014/53/EU RED
• EN 62368-1 pour la sécurité électrique des équipements de technologie de l’information
• EN 301489-1 pour la compatibilité électromagnétique des équipements radio
• EN 300 220-1 pour les dispositifs SRD de 25 MHz à 1000 MHz
