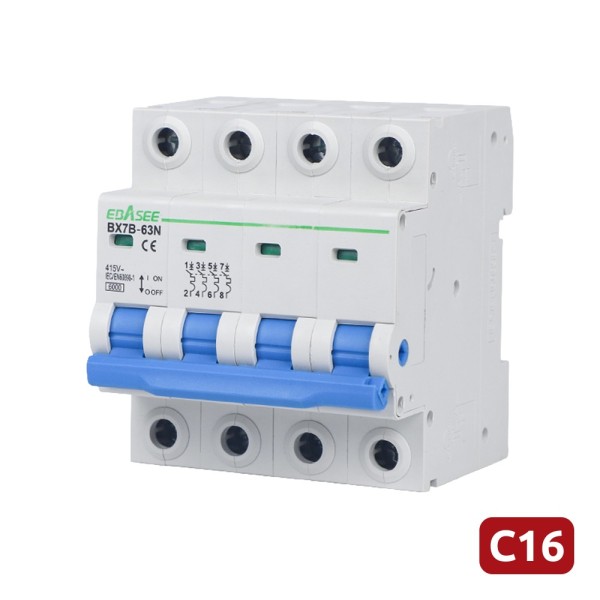

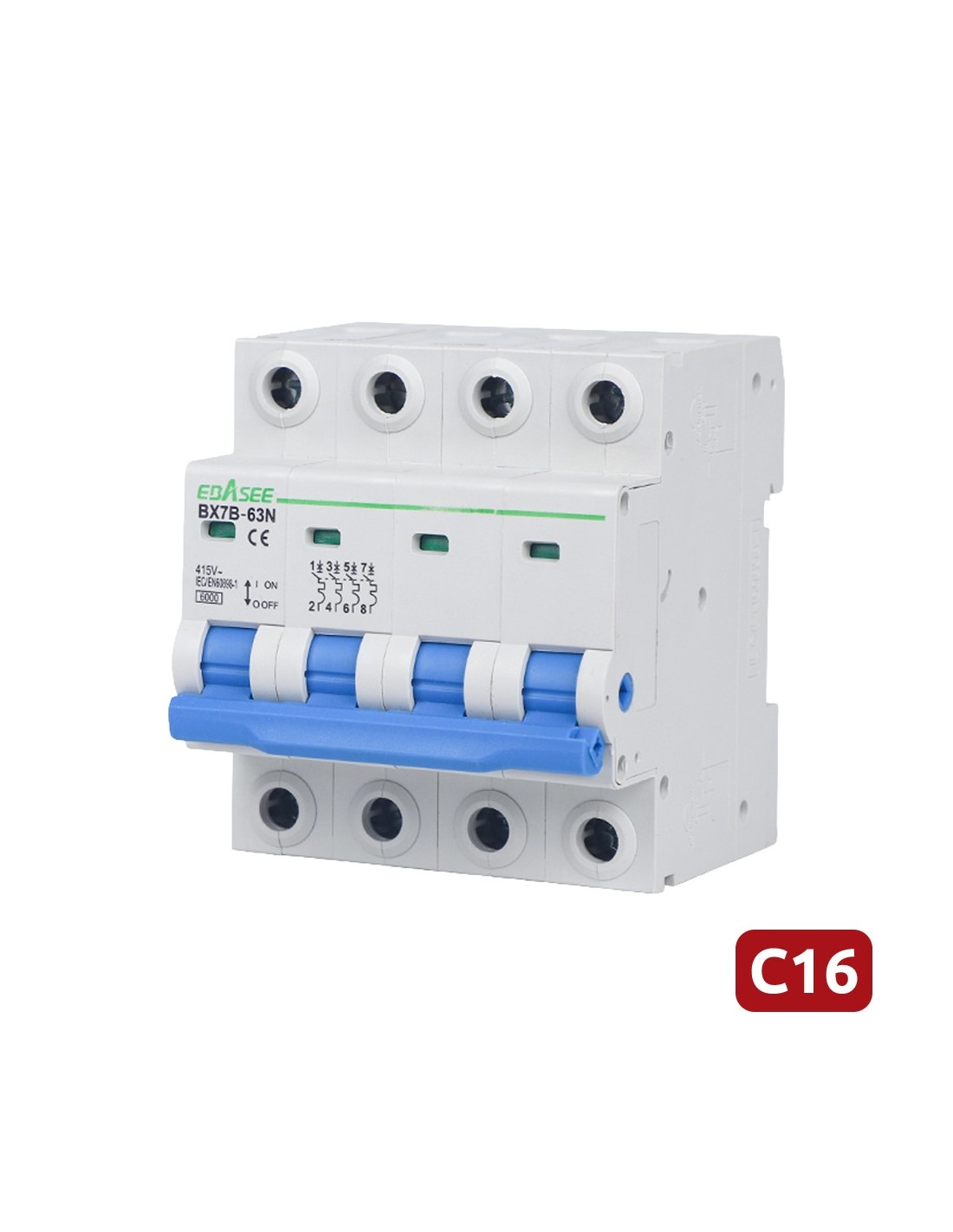

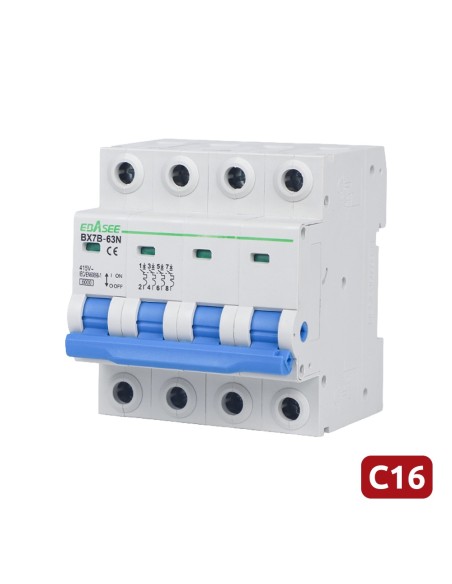

Disjoncteur magnétothermique – Courant nominal 16 A – 4 pôles (installations triphasées) – Courbe de type C – Pour rail DIN
Livraison sous 24 à 48 heures ouvrables. Les envois volumineux et les envois vers les îles peuvent
Disjoncteur magnétothermique – Courant nominal 16 A – 4 pôles (installations triphasées) – Courbe type C – Pour rail DIN
La série de disjoncteurs magnétothermiques BX7B est conçue pour protéger les installations électriques basse tension contre les surcharges et les courts-circuits. Elle est conforme à la norme interOEM IEC/EN 60898-1, garantissant des standards de sécurité et de performance largement reconnus dans les applications résidentielles, commerciales et industrielles légères.
Parmi ses avantages figurent sa polyvalence et sa compatibilité : disponibles en deux courants nominaux et en versions 2 ou 4 pôles, ils conviennent aussi bien aux circuits monophasés qu’aux circuits triphasés. L’installation est simple sur rail DIN standard, avec des connexions par le haut ou par le bas, ainsi qu’un bon support mécanique et thermique pour des conditions ambiantes typiques en intérieur.
Les scénarios d’utilisation les plus courants sont les tableaux de distribution électrique dans les habitations, bureaux, locaux commerciaux et installations industrielles légères.
SPÉCIFICATIONS :
| Gamme | Disjoncteur magnétothermique |
| Montage | Rail DIN 35 mm (EN 60175) |
| Type de borne | Câble / Barre collectrice (pin-type busbar) |
| Raccordement | Superior / inférieur |
| Section de raccordement supérieure | 25mm2 AWG 18/3 |
| Section de raccordement inférieure | 25mm2 AWG 18/3 |
| Couple de serrage | 2 Nm |
| Section de conducteur recommandée | 2.5mm2 (Courant nominal de 13–20 A) |
| Dimensions | 71.2 (L) x 81.4 (H) x 79.0 (P) mm |
CARACTÉRISTIQUES ÉLECTRIQUES | |
| Courant nominal d’entrée | 16 A |
| Nombre de pôles | 4P (Triphasé) |
| Tension nominale | 415 V |
| Tension d’isolement | 500 V |
| Fréquence nominale | 50/60 Hz |
| Pouvoir de coupure nominal | 6000 A |
| Tension de crête | 6000 V |
| Tension d’essai diélectrique à fréquence industrielle (1 min) | 2 kV |
| Type de courbe | C |
| Degré de pollution | 2 |
CARACTÉRISTIQUES MÉCANIQUES | |
| Durée de vie électrique | 6000 manœuvres |
| Durée de vie mécanique | 20000 cycles |
| Indice de protection | IP20 |
| Température de référence | 30 ºC |
| Température de fonctionnement | -5 à 40 ºC |
| Température de stockage | -25 à 70 ºC |
