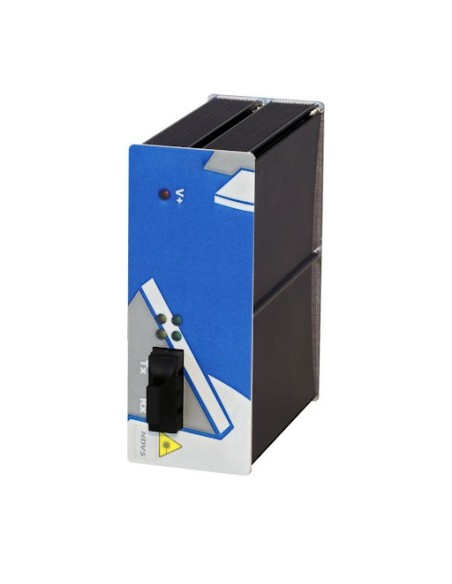

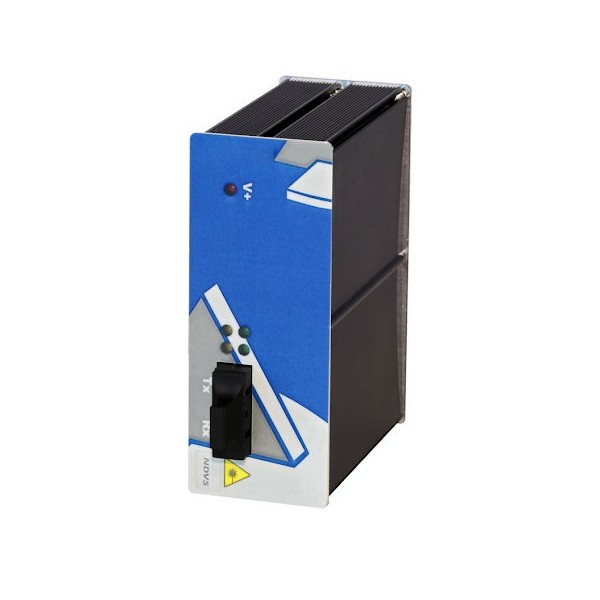

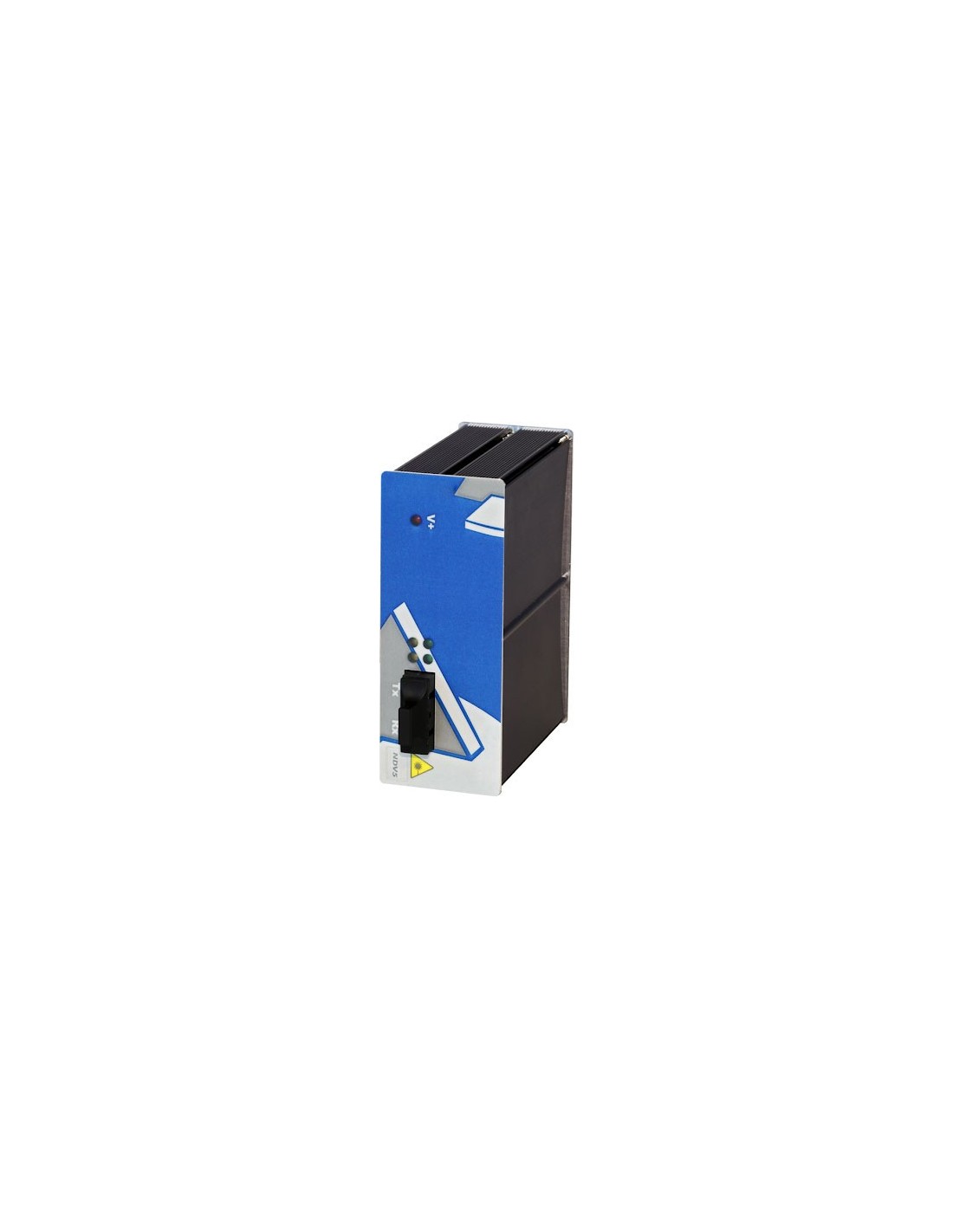

OEM DEM-720 DEM-720 Émetteur vidéo, données et contacts

L’équipement DEM-720 permet de créer des liaisons point à point pour la transmission numérique de vidéo + données et contact sur une fibre optique, jusqu’à des distances de 25 km (50 km avec récepteur). Il est doté d’un canal de communication compatible avec la norme standard EIA/TIA/RS-232,422 & 485. Mode alarme intégré, activant le contact isolé au niveau du récepteur lorsque le signal vidéo ou la liaison est perdu. LEDs en façade pour la vérification de l’alimentation, des liaisons, du contact distant/local et de la transmission de données. Conception Plug and Play facilitant la mise en service de l’installation. La transmission numérique de la vidéo permet de plus grandes distances de liaison avec une haute qualité d’image. Formats de montage : rack pour châssis 19” 3U (PAWAL) et version de bureau / rail DIN.

Vidéo

• Impédance d’entrée/sortie : 75?
• Tension d’entrée/sortie : 1,2V ppmax
• Connecteur vidéo : BNC
• Bande passante : 10Hz - 6MHz
• Rapport signal/bruit : >60dB
• Erreur de synchro : <5%
• Gain différentiel : <2,5%
• Phase différentielle : <2°
• Gain C/L : <5%

Communications

• Données sélectionnables : RS232/422/485
• Vitesse : jusqu’à 250Kbps
• Connecteur de données : RJ45
• Résistance de terminaison RS422/RS485 : 120?

Contact

• Entrée : contact sec
• Tension de sortie maximale : 250V CA / 350V CC
• Courant de sortie maximal : 25 mA

Caractéristiques optiques

• Puissance optique monomode : -15dBm
• Sensibilité de réception monomode : -34dBm

Paramètres généraux

• Alimentation : PAWAL 12V ~24V CA/CC (±15%)
• Consommation : 125 mA / 12V CC
• Température de fonctionnement : -40°C ~ +74°C
• Température de stockage : -55°C ~ +85C
• Humidité relative : 95% (sans condensation)
• MTBF : 100.000 heures
• Dimensions : 41 x 106 x 84 mm
• Poids : 230 g
