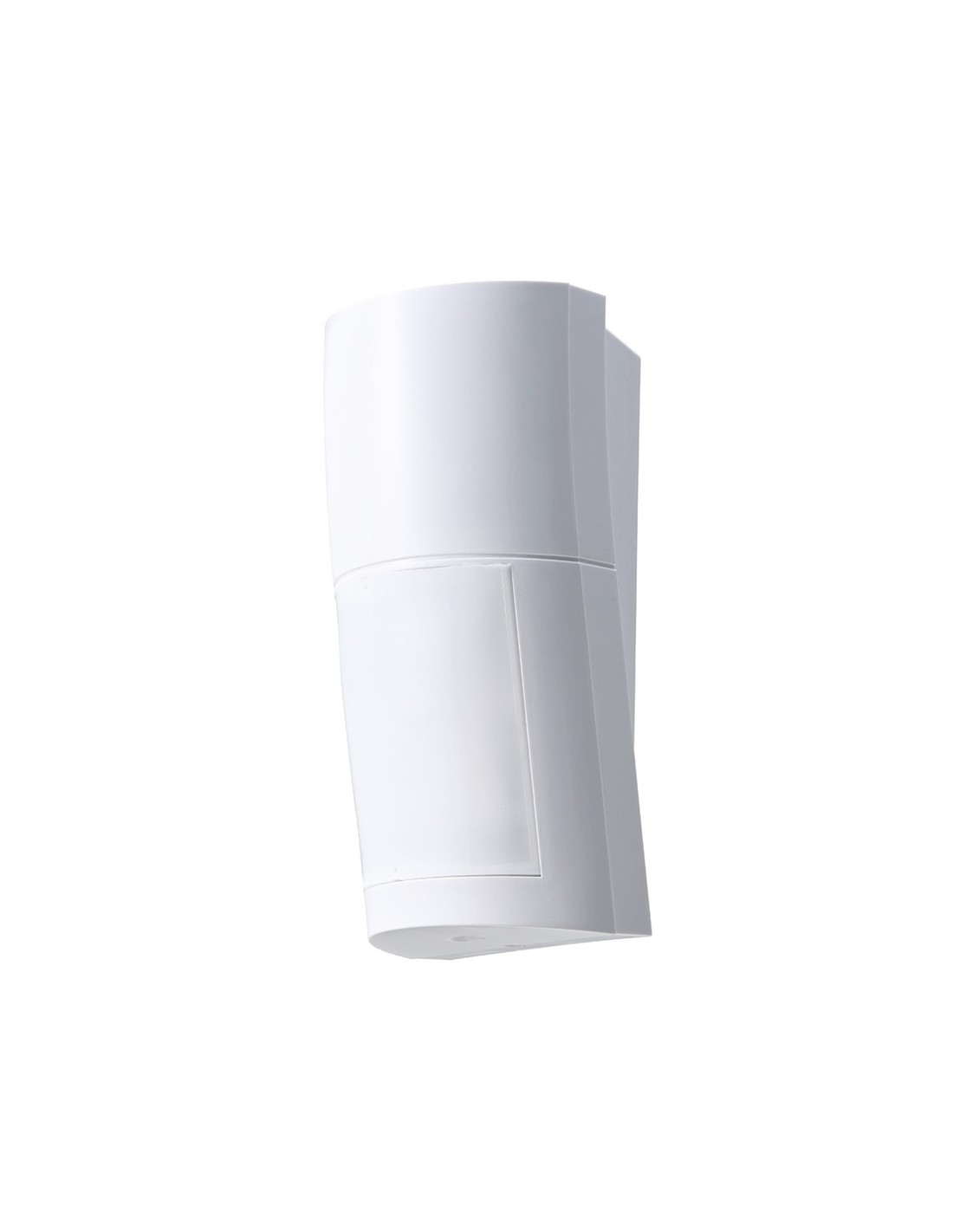

OPTEX OPTEX-174 Détecteur PIR QUAD QXI-ST 120° de la série QX Infinity pour extérieur

La série QX Infinity (QXI) est une famille de capteurs infrarouges et à double technologie offrant un large angle de détection de 120° et une couverture de 12 m. Son design élégant et compact fait des capteurs QXI un modèle idéal pour tout bâtiment résidentiel ou commercial, offrant une détection de mouvement fiable, une immunité aux animaux et l’activation de panneaux d’alarme de caméras CCTV. OPTEX-174 (QXI-ST) est le modèle filaire.

Hauteur de montage réglable

Les détecteurs d’intrusion extérieurs QXI peuvent être installés en hauteur — entre 2,2 m et 2,7 m — avec un schéma de détection volumétrique multiniveau qui permet d’ignorer les petits animaux. Dans des environnements avec de grands animaux, le capteur peut être monté entre 0,8 et 1,2 m de hauteur, afin d’ignorer le passage des animaux domestiques.

Analyse du schéma de détection pour ignorer les fausses alarmes

Tous les modèles QXI sont dotés d’une logique d’analyse appelée SMDA, qui analyse le schéma de détection et les changements dans l’environnement, tels que la météo ou les mouvements de la végétation, afin de discriminer le bruit et la cause des fausses alarmes gênantes. De plus, toute la gamme QXI est équipée d’un double capot conducteur pour filtrer les interférences dues à la lumière ou d’origine électromagnétique.

Design élégant et installation facile

Les dimensions du détecteur et la finition du capot ont été conçues pour s’intégrer à la façade de tout bâtiment résidentiel ou commercial. Pensé également pour le client, le capteur dispose d’un design sans vis qui rend très simple l’ouverture et la fermeture du capot avant en utilisant uniquement un tournevis à pointe plate.

Caractéristiques

• 12 m, 120 degrés, PIR extérieur
• Pyrosenseur QUAD, deux couches de détection et bonne tolérance aux petits animaux
• Montage en hauteur (2.2-2.7m) ou montage standard pour ignorer le passage des animaux domestiques
• Logique SMDA et double capot conducteur pour minimiser les fausses alarmes

 Spécifications

• Détecteur PIR QUAD pour l’extérieur
• Méthode de détection : infrarouge passif
• Portée de 12 mètres
• Angle de couverture de 120°
• Zones PIR : 40 zones (multiniveau), 18 zones (couloir pour animaux domestiques)
• Vitesse de détection : 0,3 ~ 2 m/s
• Sensibilité : 2°C à 0,6 m/s
• Couloir pour animaux domestiques : supprime la détection dans la partie inférieure pour ignorer les petits animaux
• Hauteur de montage : 2,2 ~ 2,7 mètres (multiniveau), 0,8 ~ 1,2 mètres (couloir pour animaux domestiques)
• Durée d’alarme : 2 s (±0,5 s)
• Temps de démarrage : 60 s (env.)
• Sortie d’alarme : NF/NO, sélectionnable, 28 V CC, 0,1 A
• Sortie d’autoprotection : NF, 28 V CC, 0,1 A (s’active lors du retrait du capot)
• Logique de traitement avancée SMDA (analyse multidimensionnelle)
• Indicateur LED : 1. Préparation, 2. Alarme, 3. Fin du test de marche
• Alimentation : 9,5 V ~ 16 V CC
• Consommation de courant : 20 mA max., à 12 V CC
• Température de fonctionnement : -40°C ~ +60°C
• Humidité relative jusqu’à 95%
• Indice de protection IP54
• Montage mural (intérieur ou extérieur)
• Supports muraux optionnels (OPTEX-37) et de plafond (OPTEX-38) avec réglage horizontal et vertical
• Dimensions : 78 (L) x 144,5 (H) x 59 (P) mm
• Poids : 180 g
