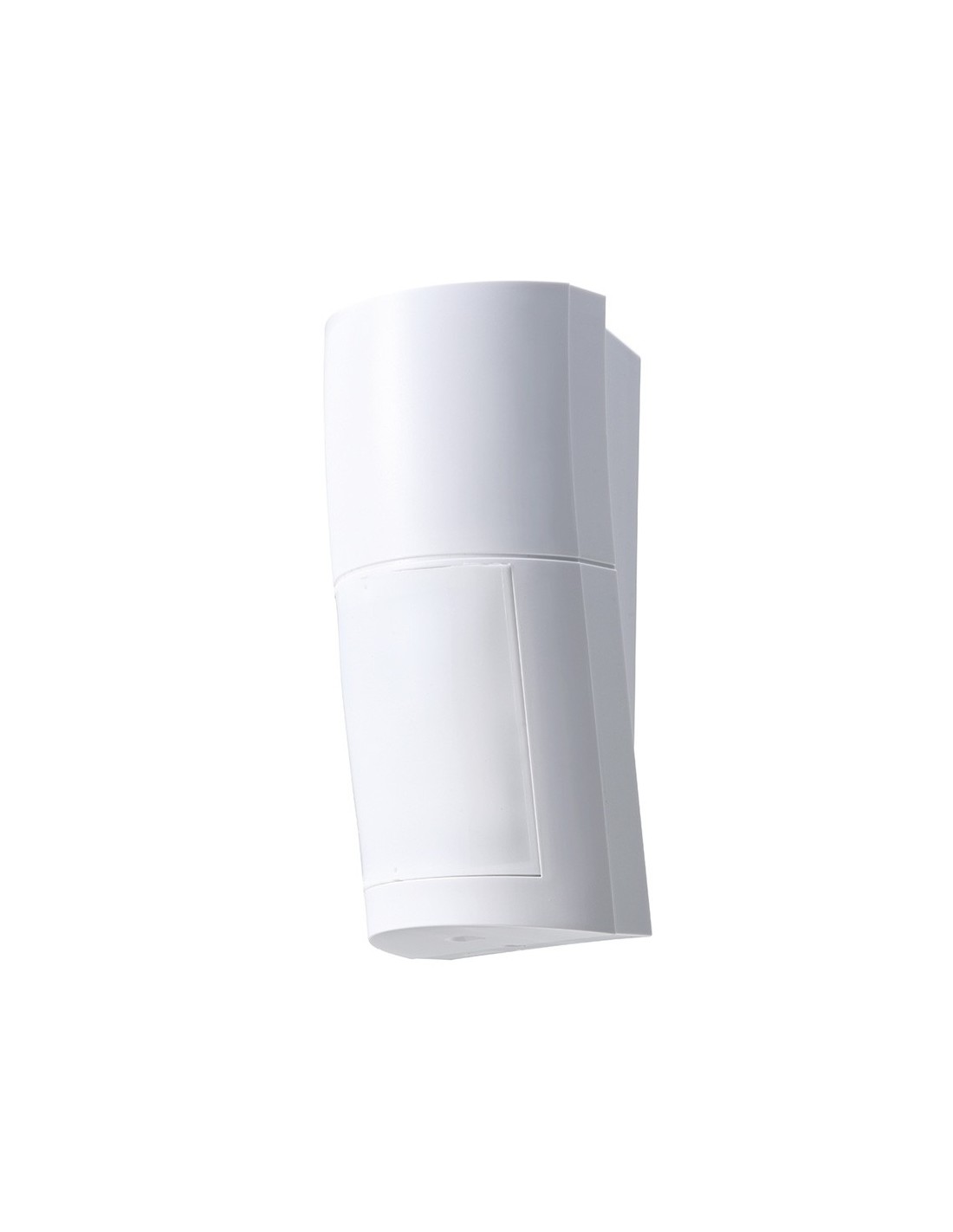

OPTEX OPTEX-175 Détecteur double technologie QXI-DT 120° de la série QX Infinity pour extérieur

La série QX Infinity (QXI) est une famille de capteurs infrarouges et à double technologie offrant un large angle de détection de 120° et une couverture de 12 m. Son design élégant et compact fait des capteurs QXI un modèle idéal pour tout bâtiment résidentiel ou commercial, offrant une détection de mouvement fiable, une immunité aux animaux et le déclenchement de panneaux d’alarme ou de caméras CCTV. OPTEX-175 (QXI-DT) est le modèle filaire avec anti-masquage et double technologie.

Double technologie et module OPTEX- Tough microwave

La série QXI combine la technologie infrarouge et micro-ondes pour confirmer l’alarme, en ne déclenchant l’alarme que lorsqu’un mouvement est détecté à la fois par l’infrarouge et par les micro-ondes. De plus, elle intègre le module OPTEX Tough microwave afin de prévenir la corrosion due à la condensation et à l’humidité.

Hauteur de montage réglable

Les détecteurs d’intrusion extérieurs QXI peuvent être installés en hauteur — entre 2,2 m et 2,7 m — avec un schéma de détection volumétrique multiniveau qui permet d’ignorer les petits animaux. Dans des environnements avec de grands animaux, le capteur peut être monté entre 0,8 et 1,2 m de hauteur, afin d’ignorer le passage des animaux de compagnie.

Analyse du schéma de détection pour ignorer les fausses alarmes

Tous les modèles QXI sont dotés d’une logique d’analyse appelée SMDA, qui analyse le schéma de détection et les changements de l’environnement, tels que la météo ou les mouvements de la végétation, afin de discriminer le bruit et la cause des fausses alarmes gênantes. En outre, toute la gamme QXI est équipée d’une double coque conductrice pour filtrer les interférences dues à la lumière ou aux perturbations électromagnétiques.

QXI-DT est fourni avec la fonction anti-masquage

Le modèle QXI-DT offre une fonction anti-masquage lorsqu’il est monté en hauteur, en utilisant le module micro-ondes pour détecter toute tentative d’obstruction du capteur.

Caractéristiques

• 12 m, 120 degrés, PIR filaire pour extérieur avec anti-masquage
• Double technologie, deux couches de détection et tolérance aux petits animaux
• Montage en hauteur (2.2-2.7m) ou montage standard pour ignorer le passage des animaux de compagnie
• Logique SMDA et double coque conductrice pour minimiser les fausses alarmes

Spécifications

• Détecteur extérieur à double technologie avec anti-masquage
• Méthode de détection : infrarouge passif et micro-ondes
• Portée de 12 mètres
• Angle de couverture de 120°
• Zones PIR : 40 zones (multiniveau), 18 zones (couloir pour animaux de compagnie)
• Vitesse de détection : 0,3 ~ 2 m/s
• Sensibilité : 2°C à 0,6 m/s
• Couloir pour animaux de compagnie : supprime la détection dans la partie inférieure pour ignorer les petits animaux
• Hauteur de montage : 2,2 ~ 2,7 mètres (multiniveau), 0,8 ~ 1,2 mètres (couloir pour animaux de compagnie)
• Durée d’alarme : 2 s (±0,5 s)
• Temps de démarrage : 60 s (env.)
• Sortie d’alarme : NF/NO, sélectionnable, 28 V CC, 0,1 A
• Sortie défaut : NF, 28 V CC, 0,1 A
• Sortie sabotage : NF, 28 V CC, 0,1 A (s’active lors du retrait du capot)
• Logique de traitement avancée SMDA (analyse multidimensionnelle)
• Indicateur LED : 1. Préparation, 2. Alarme, 3. Fin du test de marche, 4. Détection d’obstruction (blocking) du capteur
• Alimentation : 9,5 V ~ 16 V CC
• Consommation : 30 mA max., à 12 V CC
• Température de fonctionnement : -40°C ~ +60°C
• Humidité relative : jusqu’à 95%
• Indice de protection IP54
• Montage mural (intérieur ou extérieur)
• Supports muraux optionnels (OPTEX-37) et plafond (OPTEX-38) avec réglage horizontal et vertical
• Dimensions : 78 (L) x 144,5 (H) x 59 (P) mm
• Poids : 195 g
