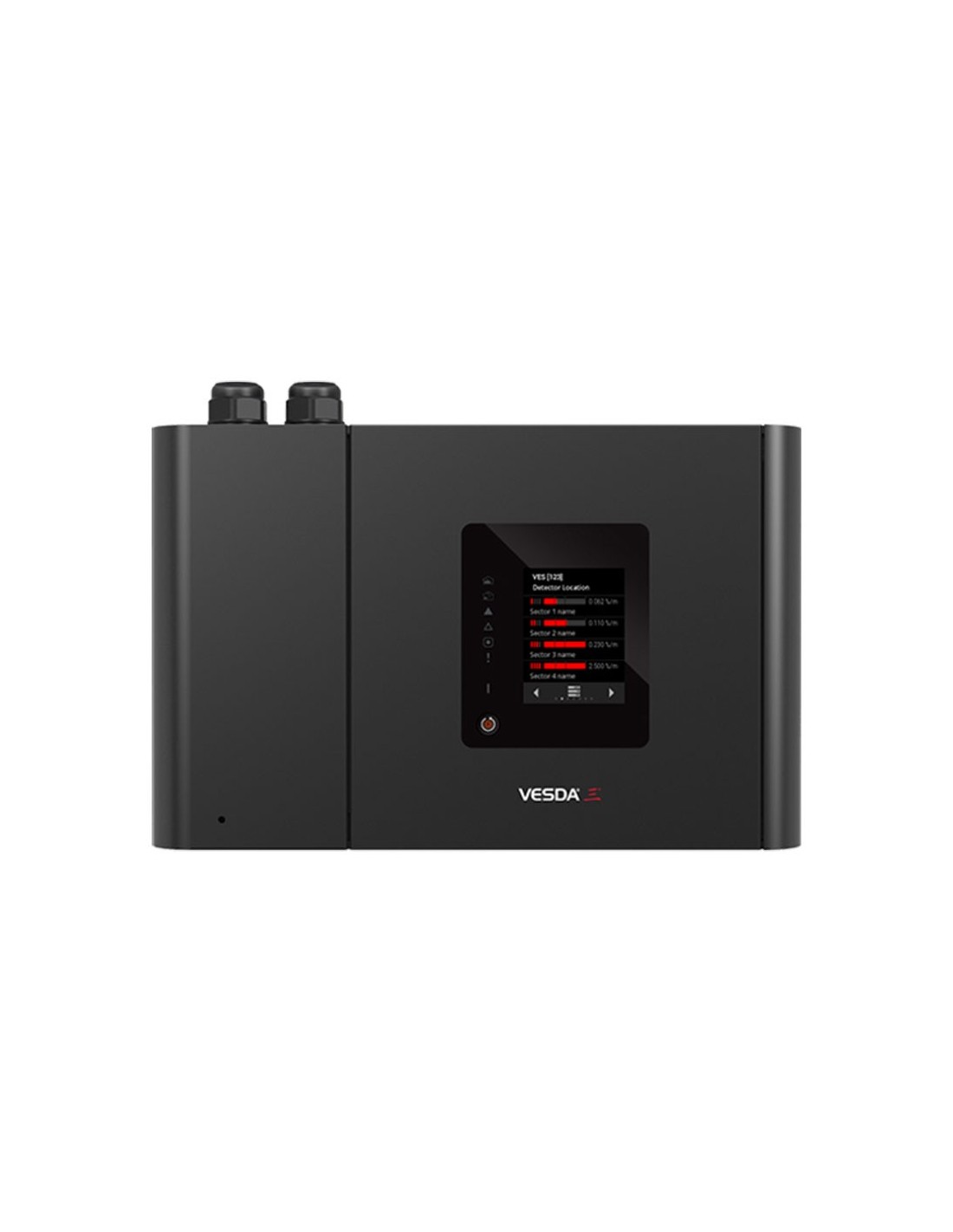

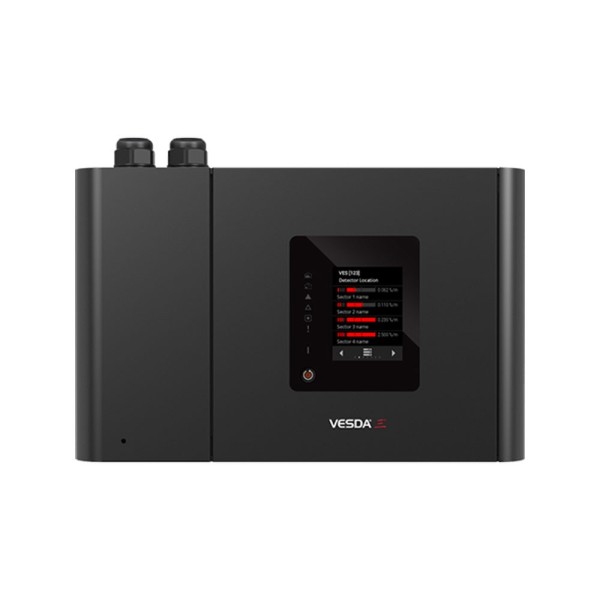

XTRALIS XTRALIS-86 Détecteur de fumée par aspiration sectorisable Xtralis VESDA-E avec afficheur

Caractéristiques techniques

• Détecteur de fumée par aspiration Xtralis série VESDA-E avec écran 3,5" et adressage par secteurs
• Sectorisable jusqu’à 4 secteurs
• Technologie Flair avec image directe des particules via capteur CMOS et multiples photodiodes
• Détection laser à courte longueur d’onde
• 4 niveaux d’alarme configurables par secteur : Alert, Action, Fire 1 et Fire 2
• Plage de mesure de 0.000 à 32% obs/m
• Plage de sensibilité de 0.005 à 20% obs/m
• Couverture de 2 000 m2
• Débit minimal par tuyauterie de 20 l/min
• Longueur linéaire de tuyauterie jusqu’à 280 m
• Longueur ramifiée de tuyauterie jusqu’à 560 m
• 40 / 80 / 100 orifices pour classes A / B / C
• Entrée et sortie de tuyauterie de 25 mm ou 1.05 in (3/4 in IPS)

Fonctionnalités

• Seuil de balayage adaptatif
• Filtration multi-étapes et protection optique avec barrières d’air propre
• AutoLearn fumée et débit
• AutoConfig pour la normalisation du débit
• Enregistrement jusqu’à 20 000 événements avec horodatage (date et heure)
• Compatibilité avec VLS et VESDAnet
• Sous-ensembles remplaçables sur site

Interface de communication

• 2 entrées GPI programmables, 1 supervisée

Réseau

• Communication VESDAnet
• Ethernet pour la configuration, la surveillance secondaire et la maintenance avec le logiciel Xtralis
• USB pour la configuration via PC et la mise à jour du firmware avec une clé USB
• Outil de conception ASPIRE

Alimentation

• 18~30 V CC nominal 24 V CC
• Consommation au repos de 8.0 W / 10.4 W / 16.3 W selon réglage 1 / 5 / 10 de l’aspirateur
• Consommation en alarme de 9.2 W / 11.3 W / 17.3 W selon réglage 1 / 5 / 10 de l’aspirateur

Environnement

• Température ambiante de fonctionnement de 0 °C à 38 °C
• Température de l’air échantillonné de -20 °C à 60 °C
• Humidité de 5% à 95% HR sans condensation
• Indice de protection IP40

Caractéristiques physiques

• Boîtier plastique
• Dimensions 350 x 225 x 135 mm
• Poids : 4,8 kg
• 4 entrées de câble de 26 mm
• Bornes à vis pour câble de 0,2~2,5 mm² (24~14 AWG)

Contenu

• Détecteur de fumée par aspiration sectorisable avec écran XTRALIS-86 (VES-A10-P)

Certifications et normes

• CSFM
• FM
• ActivFire
• VdS
• NF-SSI
• CE
• UKCA
• EN 54-20
• ISO 7240-20
• Classe A (40 orifices / Fire 1 = 0.067% obs/m)
• Classe B (80 orifices / Fire 1 = 0.085% obs/m)
• Classe C (100 orifices / Fire 1 = 0.251% obs/m)
