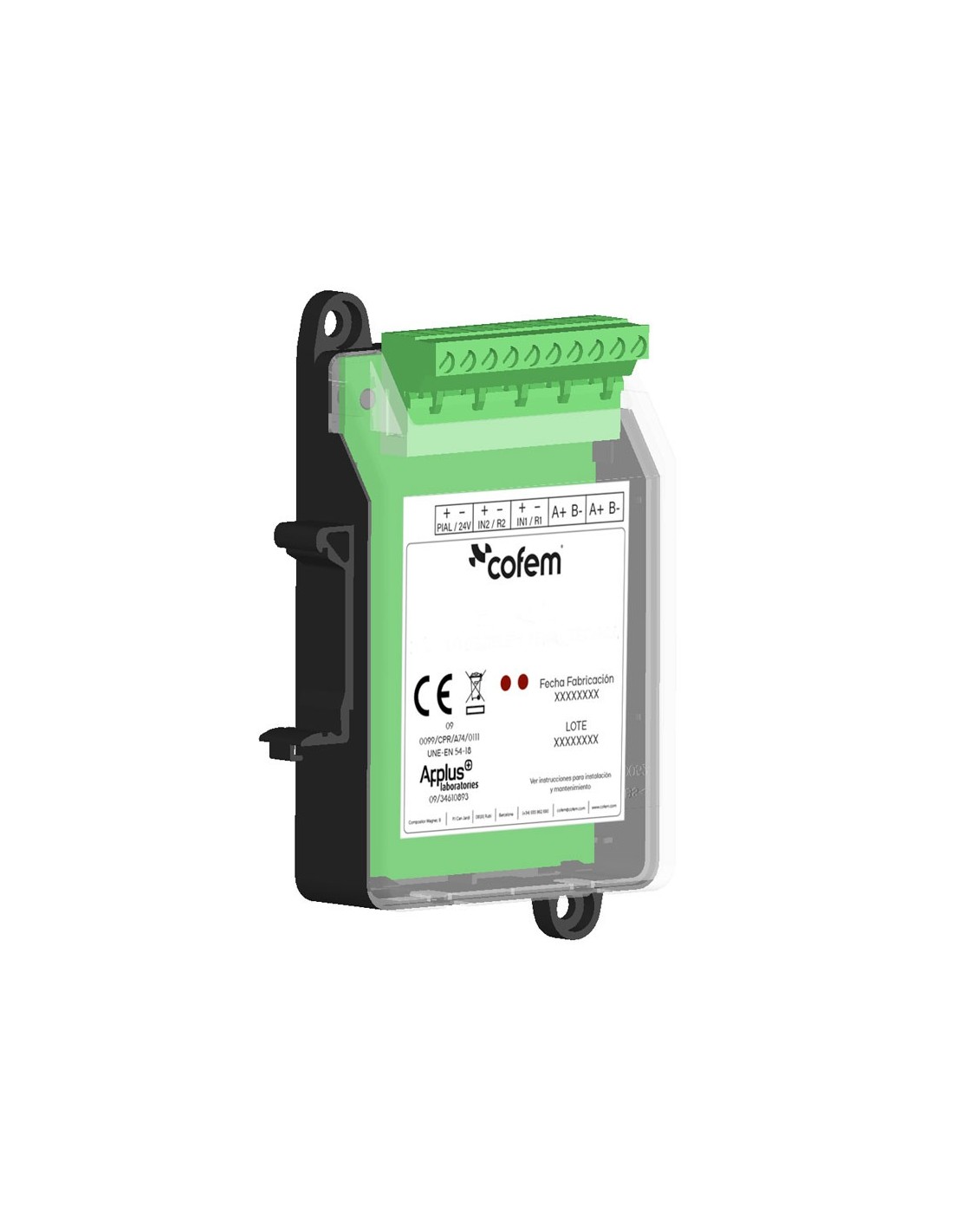

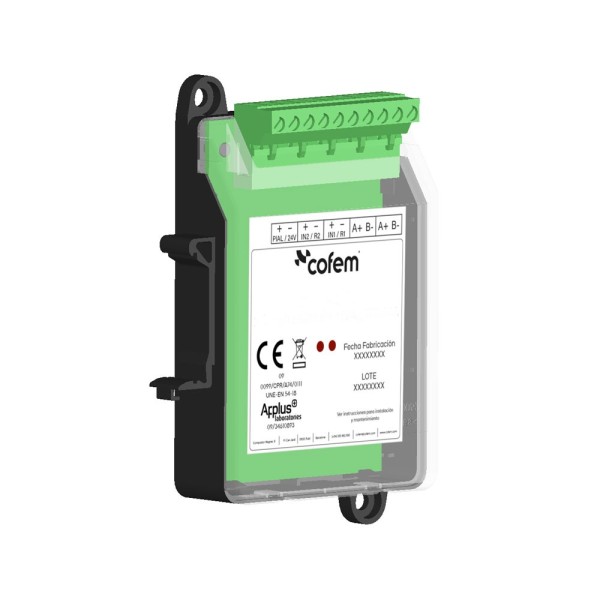

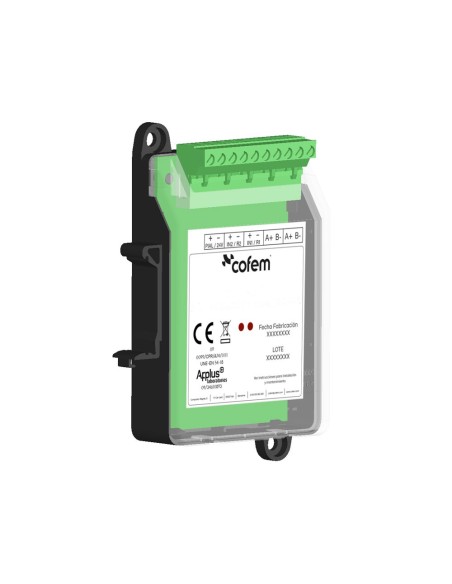

COFEM COFEM-16 MSTAY Modulo di segnali tecnici MSTAY

Descrizione

Modulo microprocessato e indirizzabile (con isolatore di cortocircuito) che si installa come un elemento aggiuntivo dell’anello.

Dispone di due ingressi per distinguere lo stato aperto o chiuso di un contatto pulito collegato in serie con una resistenza da 10k?. In stato di riposo il contatto deve essere aperto e, in caso di anomalia, deve essere chiuso. Sul primo ingresso (contrassegnato come IN1) rileva il contatto chiuso con categoria di ALLARME. Il secondo ingresso (contrassegnato come IN2) rileva il contatto chiuso con categoria di GUASTO. È possibile associare simultaneamente i due ingressi, ottenendo informazioni sia di allarme sia di guasto.

In stato di riposo l’MSTAY supervisiona la linea esterna mediante una resistenza da 33k? , indicando lo stato di linea aperta o linea incrociata.

La sua applicazione tipica è la segnalazione dello stato di altri sistemi di rivelazione dove possano esistere collegamenti di sensori di flusso nel caso di impianti sprinkler, finecorsa nel caso di porte tagliafuoco, ascensori, livello dei serbatoi, ecc.

Il lampeggio del LED rosso trasparente indica la comunicazione con la centrale; se rimane acceso indica lo stato di allarme. L’accensione del LED verde indica l’attivazione di uno o di entrambi gli ingressi.

Questo modulo dispone di un’uscita per l’attivazione di una spia remota, che si attiva quando è in stato di allarme. Il Modulo di Segnali Tecnici è alimentato tramite la connessione all’anello.

È fornito in moduli rettangolari realizzati in ABS termo-resistente. Il modulo MSTAY è certificato in conformità alla norma EN 54-18 da AENOR, e con marcatura CE secondo il Regolamento Europeo sui Prodotti da Costruzione (UE) n. 305/2011.
