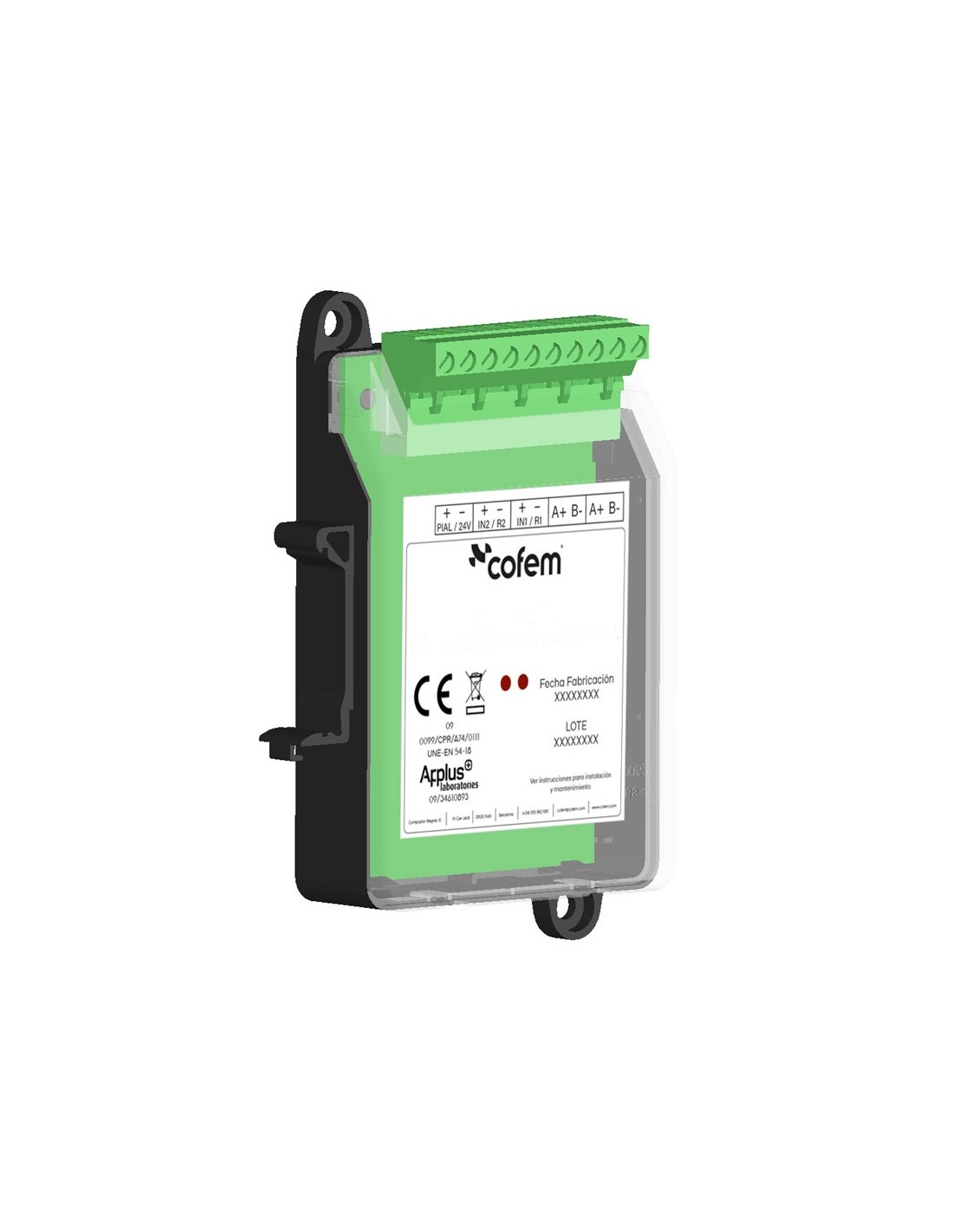

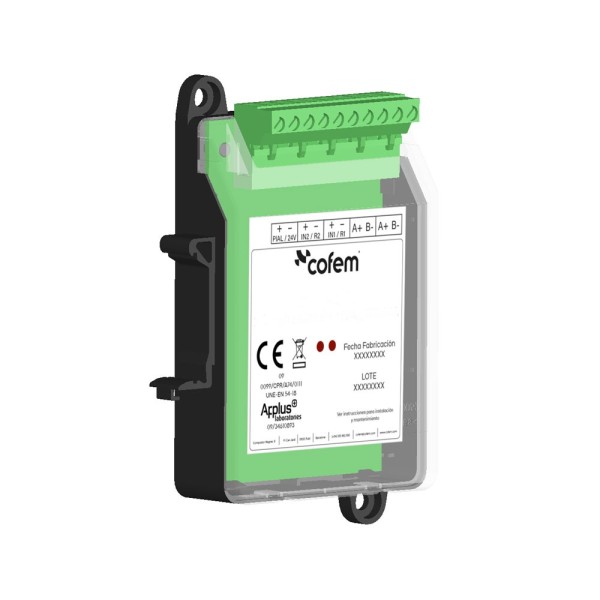

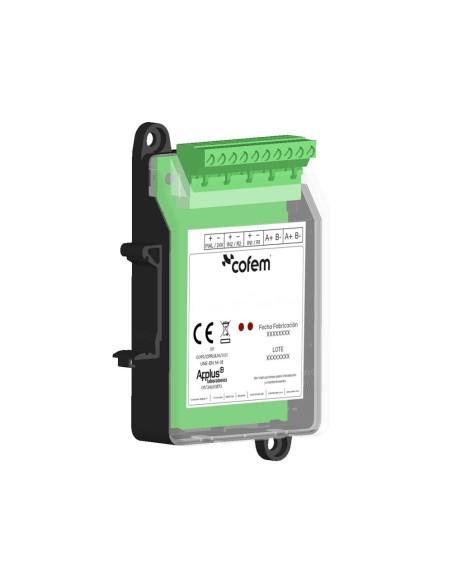

COFEM COFEM-17 MYOA Modulo relè e segnale tecnico MYOA

Descrizione

Modulo microprocessore e indirizzabile (con isolatore di cortocircuito) che si installa come un elemento aggiuntivo dell’anello.

Questo modulo dispone di un relè con alimentazione esterna a 30V e di un ingresso di segnale tecnico per determinare lo stato aperto o chiuso di un contatto pulito. Il modulo è protetto da un fusibile autoripristinante da 0,9A e l’uscita del relè è da 0,5A.

Il modulo è alimentato tramite la connessione all’anello, ma richiede un’alimentazione ausiliaria a 30V, che fornisca l’energia necessaria ai dispositivi comandati dal relè contrassegnato come “R1”. Il relè si programma con un’unica funzione (sirena, manovre o relè incrociato), nonché per la sua temporizzazione e la combinazione di sensori che lo attivano. Allo stesso modo, viene supervisionata la presenza di tensione sulla linea di alimentazione ausiliaria a 30V e anche sull’uscita del relè. La tensione fornita dall’uscita del relè è di 30V.

L’ingresso di segnale tecnico ha collegata in serie al contatto pulito una resistenza da 10k?. In stato di riposo il contatto deve essere aperto e in caso di anomalia deve essere chiuso. All’ingresso (contrassegnato come IN2) rileva il contatto chiuso con categoria di ALLARME.

Il MYOA supervisiona ogni linea esterna (uscita del relè e ingresso di segnale tecnico) con una resistenza da 33k? su ciascuna, indicando lo stato di linea aperta o linea incrociata.

Il lampeggio del LED rosso trasparente indica la comunicazione con la centrale. L’accensione fissa del LED rosso indica lo stato di allarme sul suo ingresso, mentre l’accensione del LED verde indica l’attivazione del relè.

Viene fornito in moduli rettangolari realizzati in ABS termoresistente.

Il modulo MYOA è certificato secondo la norma EN 54-18 da AENOR, e con marcatura CE secondo il Regolamento Europeo sui Prodotti da Costruzione (UE) n. 305/2011.
