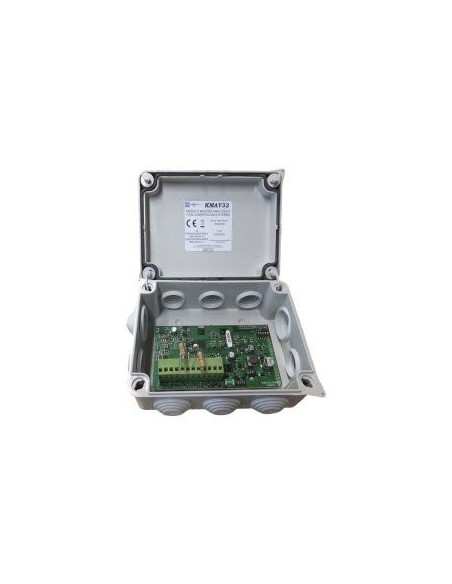

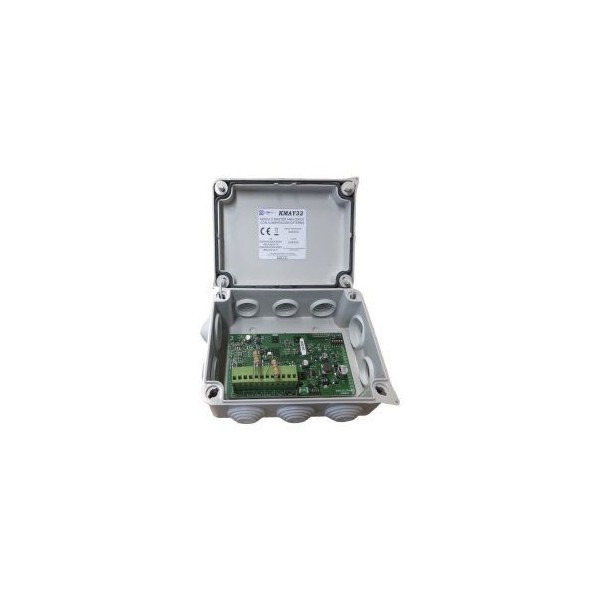

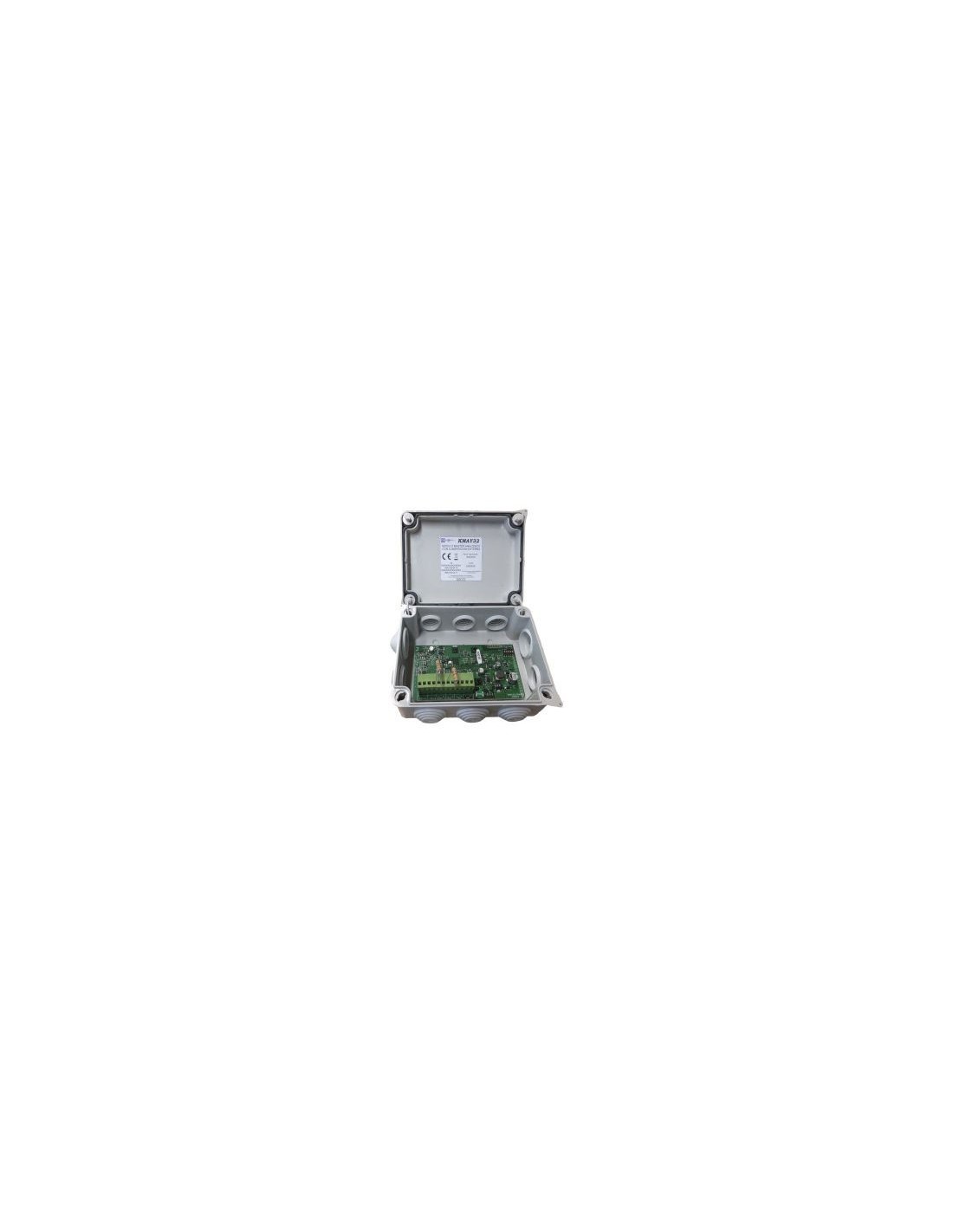

COFEM COFEM-57 KMAY32 Modulo analogico microprocessato e indirizzabile (con isolatore di cortocircuito) che si installa come un

Descrizione

Questo modulo consente di collegare rilevatori e/o pulsanti convenzionali in un sistema analogico di rilevazione incendi, svolgendo la funzione di interfaccia tra una centrale di controllo analogica e un sistema convenzionale.

Nella morsettiera “Zona C” è possibile installare un massimo di 10 pulsanti convenzionali. Nella morsettiera “Zona D” è ammesso un massimo di 32 elementi tra rilevatori (A30XH, A30XHS, A30XT e A30XV) e pulsanti convenzionali. Entrambe le morsettiere supervisionano la linea tramite una resistenza di fine linea da 4K7. In questo modo viene indicato lo stato di linea aperta, linea in cortocircuito, allarme rilevatore o allarme pulsante.

Caratteristiche

• Dispone di un microswitch per la configurazione delle soglie di zona:
  • Soglia linea aperta (pin μswitch 1-2)
  • Soglia di intervento allarme rilevatore (pin μswitch 3-4)
  • Soglia di intervento allarme pulsante (pin μswitch 5)
• Il lampeggio del LED rosso trasparente indica la comunicazione con la centrale; se invece rimane acceso indica lo stato di allarme di un rilevatore o pulsante collegato a questo modulo
• Questo modulo dispone di un’uscita per l’attivazione di un indicatore remoto, che si attiva quando è in stato di allarme
• Questo modulo è alimentato tramite la connessione al loop e richiede un’alimentazione ausiliaria a 24V per alimentare le zone (tale tensione è supervisionata dal microcontrollore)

Specifiche

• Isolatore di cortocircuito
• Tensione di zona di 22V con polarità
• Uscita indicatore remoto
• Indicatore di attivazione (LED rosso fisso) e di comunicazione (LED rosso lampeggiante)
• Alimentazione loop 24V~35V con polarità
• Alimentazione ausiliaria 20V~30V
• Consumo a riposo di 1,5mA
• Temperatura di funzionamento da -10°C a +50°C
• Umidità relativa dal 20% al 95%
• Grado di protezione IP55
• Dimensioni: 159 x 118 x 72 mm
