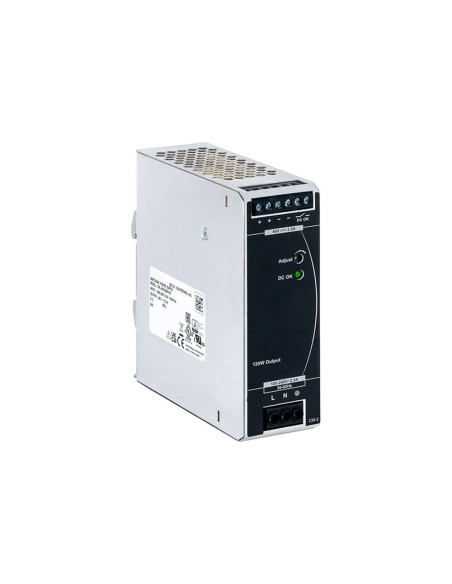

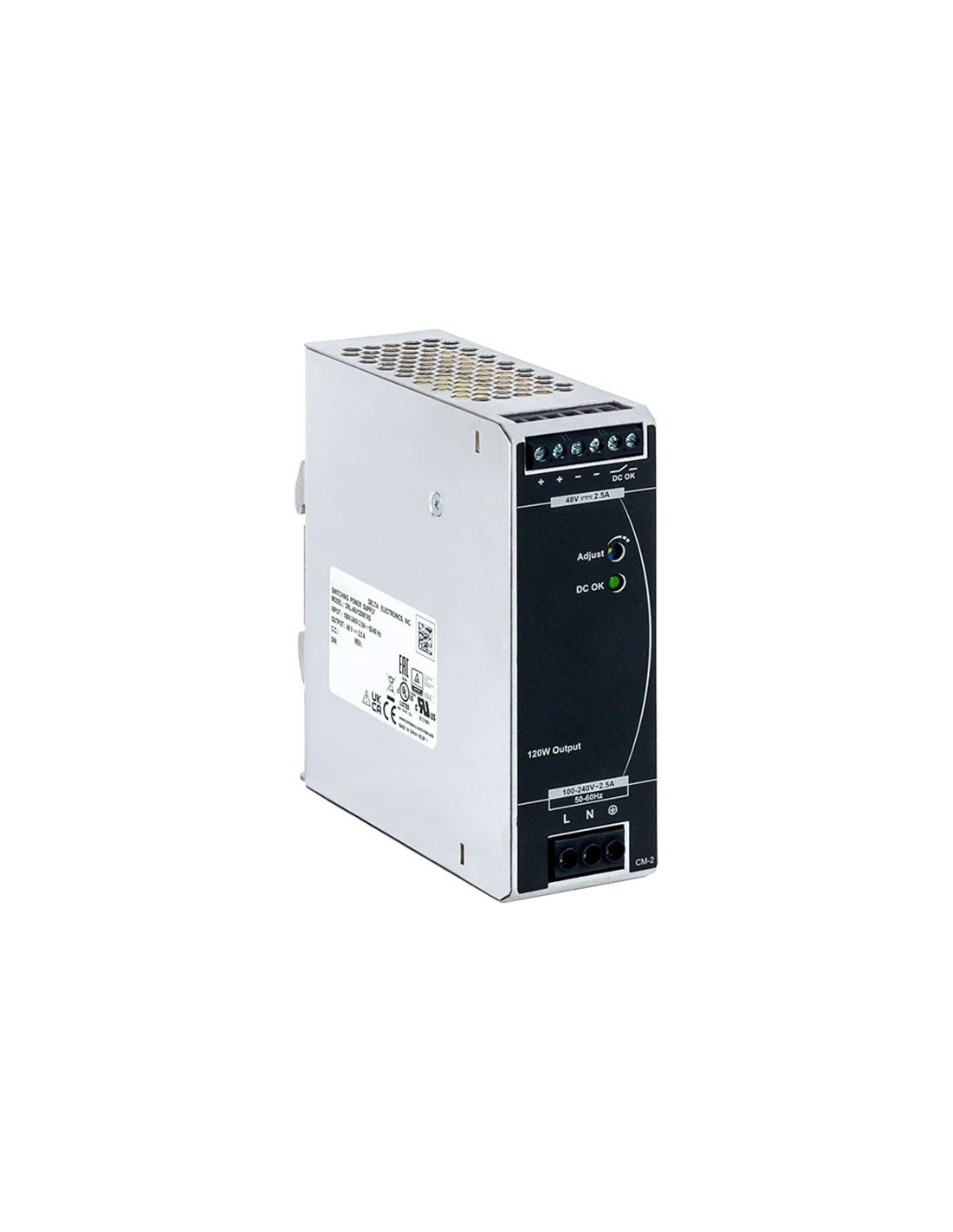

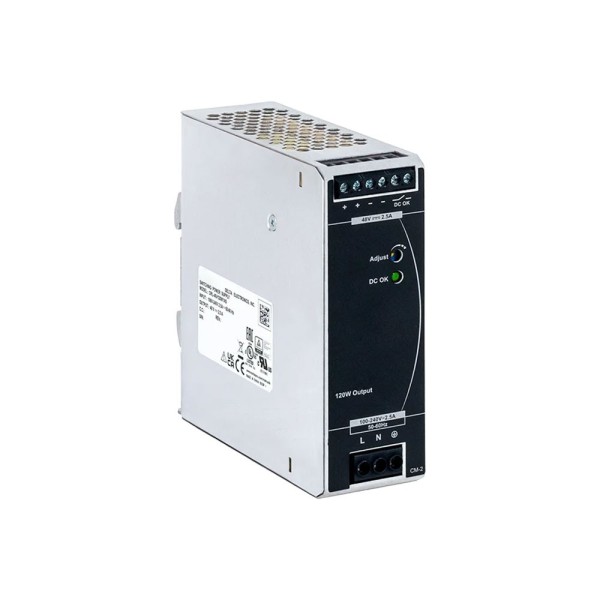

DAHUA DAHUA-5146 DAHUA-5146 Alimentatore AC-DC DIN da 48 Vdc per switching industriale

Caratteristiche tecniche

• Alimentatore AC-DC DIN da 48 Vdc per switching industriale
• Uscita nominale 48 Vdc
• Corrente di uscita 2,50 A
• Potenza di uscita 120 W
• Intervallo di regolazione dell’uscita da 44 a 56 Vdc
• Efficienza fino al 90,0 %
• Regolazione di linea inferiore allo 0,5 %
• Regolazione di carico inferiore all’1 %
• PARD inferiore a 150 mVpp tra > -10 °C e +70 °C
• PARD inferiore a 300 mVpp tra ≤ -10 °C e -20 °C

Funzionalità

• Ingresso AC universale
• Circuito interno a corrente costante per carichi reattivi
• Rivestimento conformale sulle PCBAs per protezione da polvere e comuni contaminanti chimici
• Indicatore LED verde DC OK
• Protezione da sovratensione tra 57,0 e 67,2 V
• Protezione da sovraccarico e sovracorrente tra il 105 % e il 150 % della corrente nominale
• Protezione da sovratemperatura in modalità latch
• Protezione da cortocircuito in modalità hiccup con autoripristino

Alimentazione

• Ingresso nominale da 100 a 240 Vac
• Intervallo di ingresso da 85 a 264 Vac
• Intervallo di ingresso DC da 120 a 375 Vdc
• Frequenza nominale da 50 a 60 Hz
• Intervallo di frequenza da 47 a 63 Hz
• Corrente di ingresso tipica di 2,2 A a 115 Vac e 1,2 A a 230 Vac
• Corrente di spunto tipica di 20 A a 115 Vac e 40 A a 230 Vac
• Corrente di dispersione inferiore a 0,25 mA a 264 Vac
• Dissipazione massima di potenza di 1,21 W a vuoto
• Dissipazione massima di potenza di 13,3 W a pieno carico

Ambientale

• Temperatura di funzionamento da -20 °C a +70 °C
• Temperatura di stoccaggio da -40 °C a +85 °C
• Umidità di funzionamento dal 5 % al 95 % UR senza condensa
• Altitudine operativa fino a 5.000 m per applicazioni ITE
• Altitudine operativa fino a 2.000 m per applicazioni ICE
• Protezione IP20

Caratteristiche fisiche

• Telaio in SGCC e alluminio
• Raffreddamento per convezione
• Montaggio su guida DIN TS35 secondo EN 60715
• 3 morsetti di ingresso con portata nominale di 600 V e 35 A
• 4 morsetti di uscita con portata nominale di 300 V e 28 A
• Cablatura di ingresso AWG 18-8
• Cablatura di uscita AWG 24-12
• Dimensioni: 123,6 x 40 x 117,6 mm
• Peso netto: 0,54 kg

Contenuto

• Alimentatore AC-DC DIN DAHUA-5146 (DAHUA-5146)

Certificazioni e normative

• Certificazione CB per uso mondiale
• Conforme a IEC 60950-1
• Conforme a EN 60950-1
• Riconoscimento UL 60950-1 e CSA C22.2 No. 60950-1
• Omologazione UL 508 e CSA C22.2 No. 107.1-01
• Certificazione CCC
• Marcatura CE
• Conforme alla Direttiva RoHS 2011/65/EU
