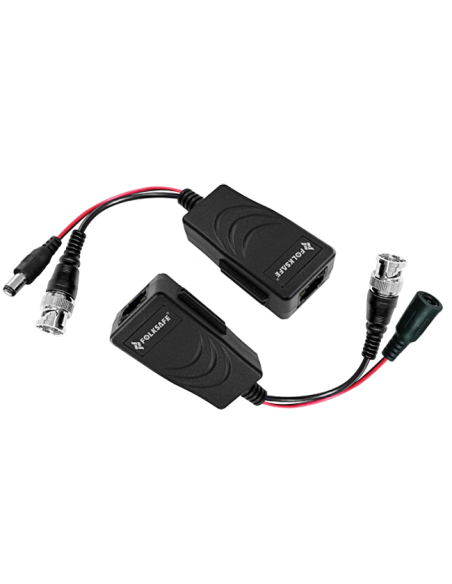

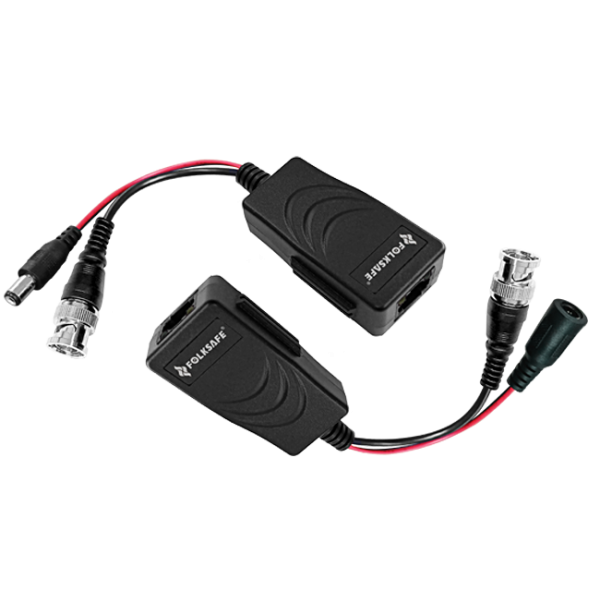

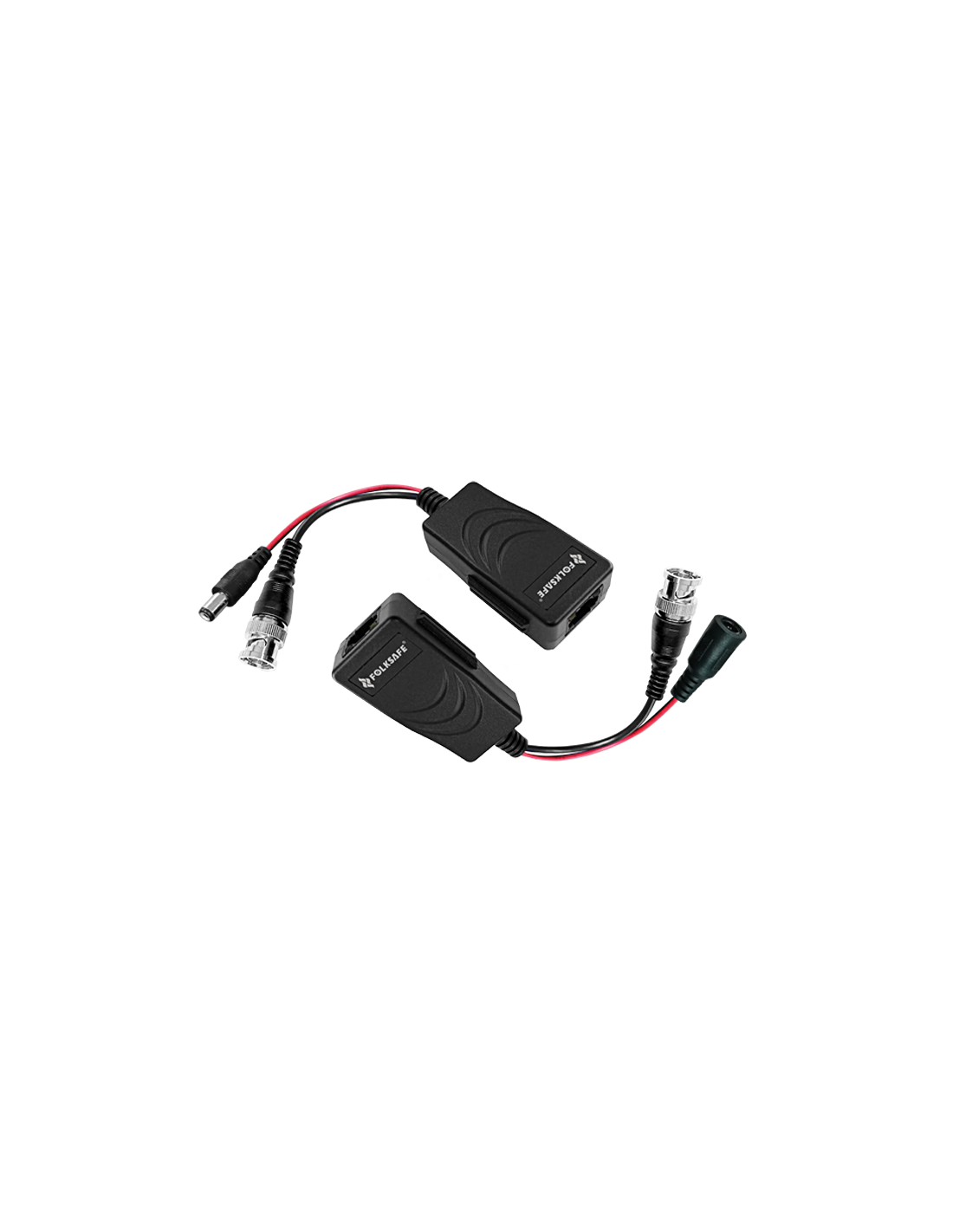

Balun ricetrasmettitore passivo video 1CH e alimentazione speciale HD-TVI, AHD, CVI UTP cat5e / 6 | Per (video e alimentazione) | Compatibile HD-TVI / CVI / AHD / CVBS | Ingresso/Uscita video BNC | (maschio) | Ing./Usc. Alimentazione jack standard | Distanza massima di trasmissione | 200 m
-
Trasmissione in tempo reale tramite UTP cat5e / 6
-
Non è richiesta alimentazione
-
Compatibile con tutte le telecamere analogiche HD-TVI / CVI / AHD / CVBS
-
Consultare la sezione "Tabella delle distanze di trasmissione" per conoscere la distanza per telecamere 720P / 960P / 1080P / 3MP / 4MP / 5MP / 4K
-
Connettore BNC maschio con cavo mini-coassiale flessibile esteso
-
Connettore RJ-45 per cavo UTP
-
TVS (soppressore di tensione transitoria) a stato solido integrato per la protezione da sovratensioni
-
Design con filtro d’onda, design antistatico
-
Design di protezione contro i fulmini Grado: Ⅲ
-
Immunità al rumore e alla diafonia di 60 dB
-
Reiezione eccezionale delle interferenze
-
Scocca in plastica ingegneristica ABS
-
-
Nome del prodotto Trasmettitore e ricevitore di alimentazione e video HD a canale singolo
-
Dispositivi applicati Telecamere CCTV, monitor, DVR, switch, encoder IP e altre apparecchiature CCTV
-
-
Video
-
Formato video HD-TVI / CVI / AHD / CVBS
-
Frequenza di funzionamento Da DC a 71MHz
-
Reiezione modo comune / modo differenziale 15 KHz a 71 MHz 60 dB tip.
-
Impedenza
-
Coassiale: BNC maschio 75Ω sbilanciato
-
UTP: RJ45 100Ω bilanciato
-
Attenuazione 1,5 dB tip. max
-
-
Tipo di filo
-
Cablatura di rete Un doppino intrecciato non schermato (per ogni segnale video) 24-16 AWG (0,5-1,31 mm)
-
Categoria Tipo UTP cat 5e / 6
-
Impedenza 100 ± 20 ohm
-
Resistenza di anello in DC 52 ohm per 1000 piedi (18 ohm per 100 m)
-
Capacitanza differenziale 19 pF/ft max (62 pF/m max)
-
-
Ingresso alimentazione 12V / 24V, DC / AC
-
Trasmissione alimentazione 12V / 24V, DC / AC, tramite UTP cat5e / 6. consultare la tabella delle distanze di alimentazione sopra
-
-
Connettore Ingresso / uscita video Connettore BNC maschio
-
Ingresso / uscita video Jack RJ45
-
-
Protezione
-
Protezione da sovratensioni protezione da sovratensioni a stato solido rinnovabile
-
Ingresso video 2KV (modo comune), 10 / 700us IEC61000-4-5 / 1955 (GB / T 1726, 5-1999)
-
Uscita video 2KV (modo differenziale), 10 / 700us IEC61000-4-5 / 1955 (GB / T 1726, 5-1999)
-
-
Meccanico
-
Scocca in plastica ingegneristica ABS
-
Colore del corpo Nero
-
Dimensioni (L * W * H) 60,4 * 29 * 20,4 mm (connettore BNC e cavo esclusi)
-
Peso netto 60g
-
-
Temperatura ambiente di funzionamento -20º ~ 70º C
-
Umidità relativa 0 ~ 95% (senza condensa)
-
Temperatura di stoccaggio -40º ~ 150º C
-
-
Tipo di telecamera HD-TVI HD-CVI HD-AHD
-
Telecamera 720P 250 m (820 piedi) 440 m (1443 piedi) 320 m (1049 piedi)
-
Telecamera 960P Non testato Non testato 320 m (1049 piedi)
-
Telecamera 1080P 250 m (820 piedi) 250 m (820 piedi) 250 m (820 piedi)
-
Telecamera 3 MP 250 m (820 piedi) Non testato 250 m (820 piedi)
-
Telecamera 4 MP 180 m (590 piedi) 200 m (656 piedi) 200 m (656 piedi)
-
Telecamera 5 MP 180 m (590 piedi) Non testato 180 m (590 piedi)
-
Telecamera 4K 130 m (426 piedi) 200 m (656 piedi) 150 m (492 piedi)
-
Telecamera CVBS 400 m (1312 piedi)
