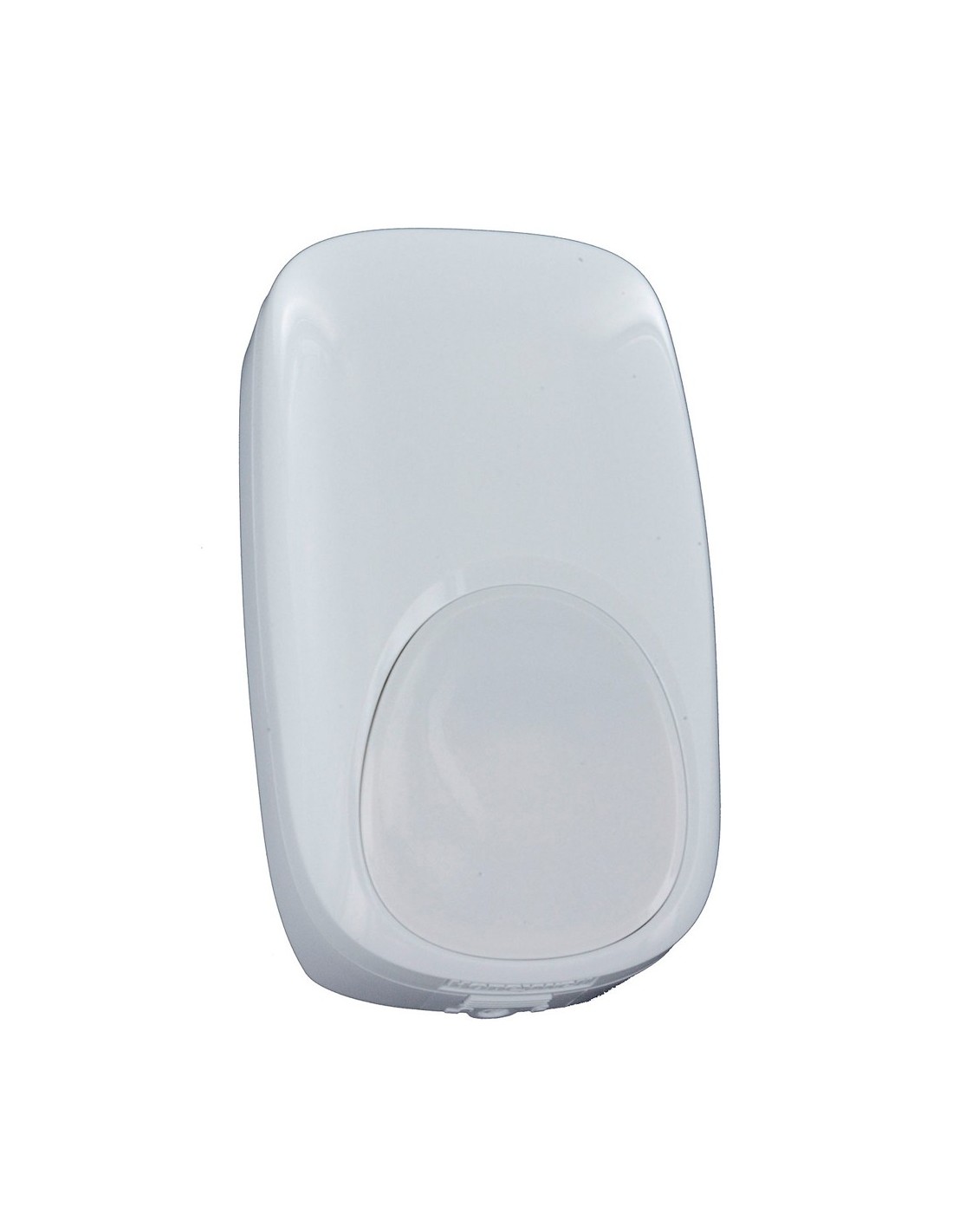

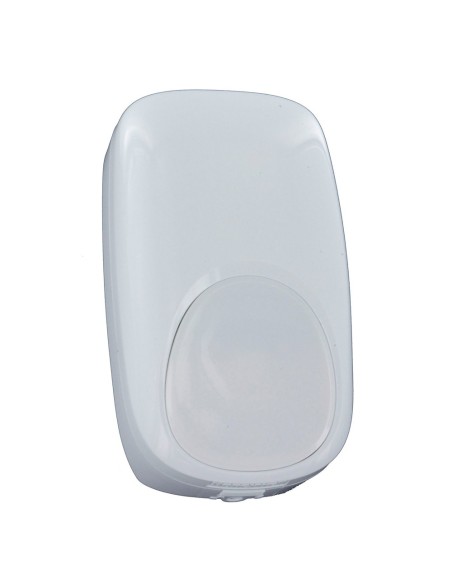

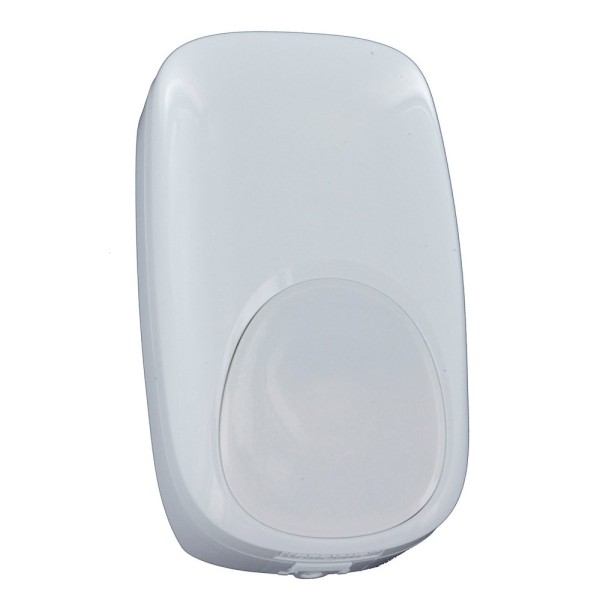

HONEYWELL HONEYWELL-404 DT8016AF24 Rilevatore volumetrico a doppia tecnologia Honeywell

Caratteristiche tecniche

• Rilevatore volumetrico a doppia tecnologia Honeywell
• Tecnologia di rilevamento: infrarosso passivo (PIR con specchio) e microonde
• Copertura di rilevamento: 16 m × 22 m
• Numero di zone: 36 a lunga portata, 10 intermedie, 12 inferiori, 2 look-down
• Frequenza microonde: banda K 24,200 GHz
• Elaborazione del segnale DualCore™
• Ottica a sensibilità uniforme tramite specchio

Funzionalità

• Funzione antimasking a infrarossi integrata
• Test di camminata attivabile tramite torcia
• Autotest del circuito microonde
• Rilevamento vibrazioni integrato
• Configurazione della zona look-down tramite commutatore
• Connettori plug-in per installazione rapida
• Resistenze di fine linea integrate

Allarmi

• Uscita allarme: relè Form A eccitato, 30 mA a 25 V DC
• Durata allarme: 3 s
• Uscita antimasking / guasto: relè Form B (NC), 30 mA a 25 V DC
• Protezione antimanomissione di coperchio e parete tramite contatto magnetico

Interfaccia di comunicazione

• Resistenze EOL integrate per allarme, manomissione e antimasking

Alimentazione

• Tensione di alimentazione: da 9 a 15 V DC
• Consumo tipico: 24 mA a 12 V DC
• Consumo massimo: 30 mA a 12 V DC
• Ripple consentito: 3 V picco-picco a 12 V DC

Ambientale

• Temperatura di funzionamento: da -10 °C a +55 °C
• Umidità relativa: dal 5% al 95% senza condensa
• Immunità alla luce bianca: fino a 10.000 lux
• Filtro luce fluorescente: 50 Hz / 60 Hz
• Immunità RFI: 15 V/m da 80 MHz a 2,7 GHz

Caratteristiche fisiche

• Altezza di installazione ottimale: 2,3 m
• Dimensioni: 118,6 × 67,3 × 46,4 mm
• Peso netto: 137 g

Contenuto

• Rilevatore volumetrico a doppia tecnologia HONEYWELL-404 (DT8016AF24)

Certificazioni

• EN 50131-2-4 Grado 3 Classe II
