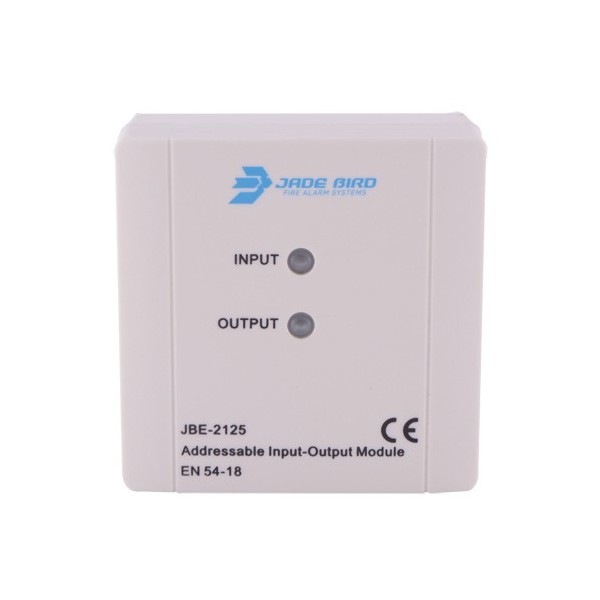

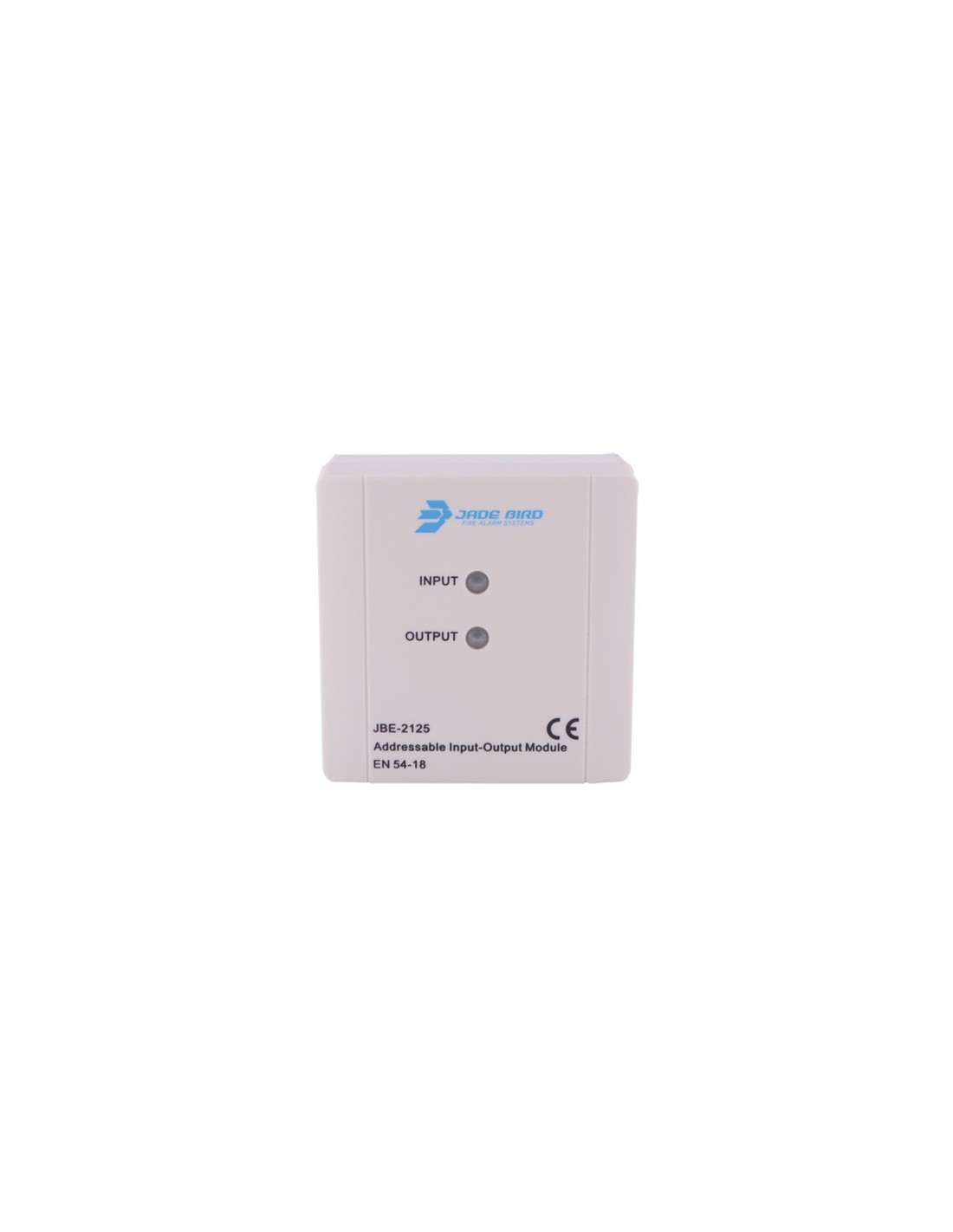

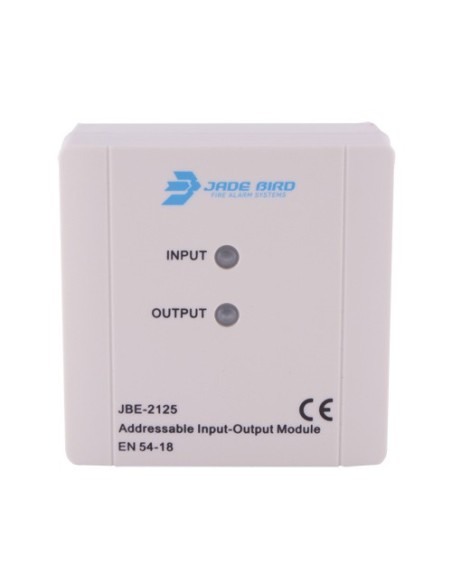

JADE BIRD JADEBIRD-10 JBE-2125 Modulo di uscita analogica con ingresso di conferma

Modulo di uscita analogica con ingresso di conferma | Ingresso per conferma di attivazione supervisionata | Alimentazione ad anello. Cavo conduttore fino a 2.5mm2 | REOL da 10 kΩ (fornita). Certificato EN 54-18 | Senza isolatore. Indicatore LED frontale. Indirizzo programmabile tramite JBE-AT1 | Uscita supervisionata o contatto pulito a relè selezionabile. Base con morsetti

• Modulo analogico a 1 uscita con ingresso di conferma
• Tensione di lavoro DC 16 - 30 V (Protocollo JBE ad ampiezza d’impulso)
• Connessione bus di comunicazione JBE a 2 fili, senza polarità
• Cablaggio coppia ritorta non schermata 0.5 – 2.5 mm2
• Consumo a riposo ≤0.25 mA @24 V
• Consumo in attivo ≤1 mA @24 V
• Uscita: Massimo 1 A @24V (Modalità uscita supervisionata)
• Contatti relè: 2 A @30 V DC (Modalità uscita a relè)
• Resistenza EOL ing. 10 kΩ
• Resistenza EOL usc. 10 kΩ
• Indirizzamento: Strumento di indirizzamento JBE-AT1
• Intervallo di indirizzi 1-200
• Indicatori LED rossi (Uscita supervisionata) IP40 Riposo: “Input” e “Output” lampeggiano
• Attivazione uscita: “Output” acceso fisso
• Conferma: “Input” acceso fisso
• Guasto ingresso: “Input” spento, “Output” lampeggia
• Guasto uscita 24V: “Input” e “Output” spenti
• Indicatori LED rossi (Uscita a relè a contatto pulito) Riposo: “Input” lampeggia, “Output” spento
• Guasto: “Input” e “Output” spenti
• Dimensioni 85×85x41 mm (lunghezza x larghezza x altezza)
• Peso 0.1 kg (inclusa base)
• Classificazione IP40
• Certificato EN 54-18:2005 EN 54-18:2005/AC:2007
