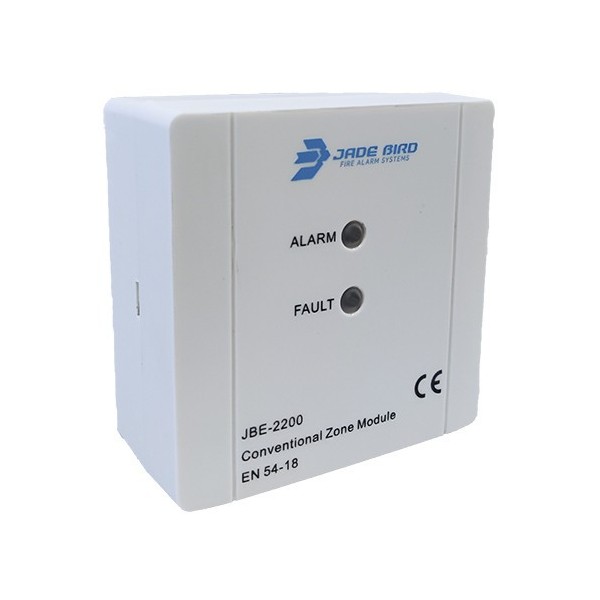

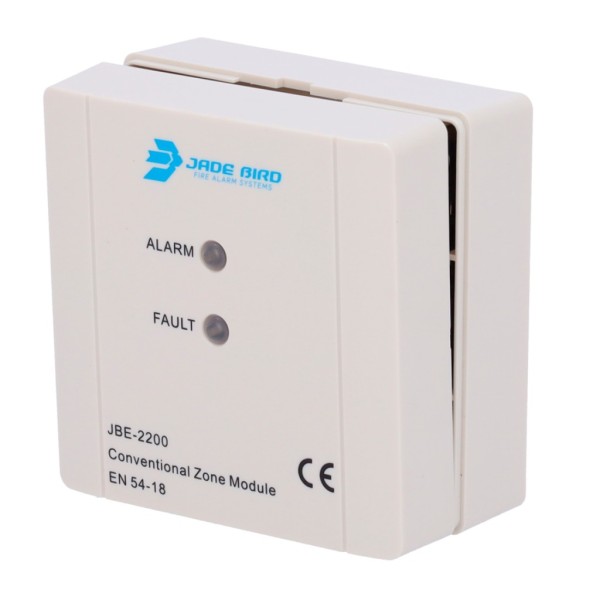

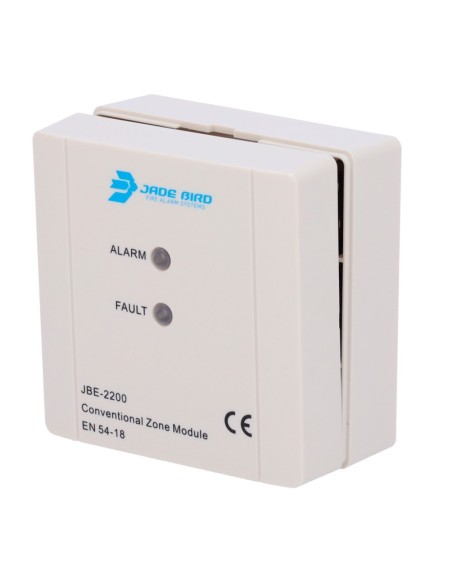

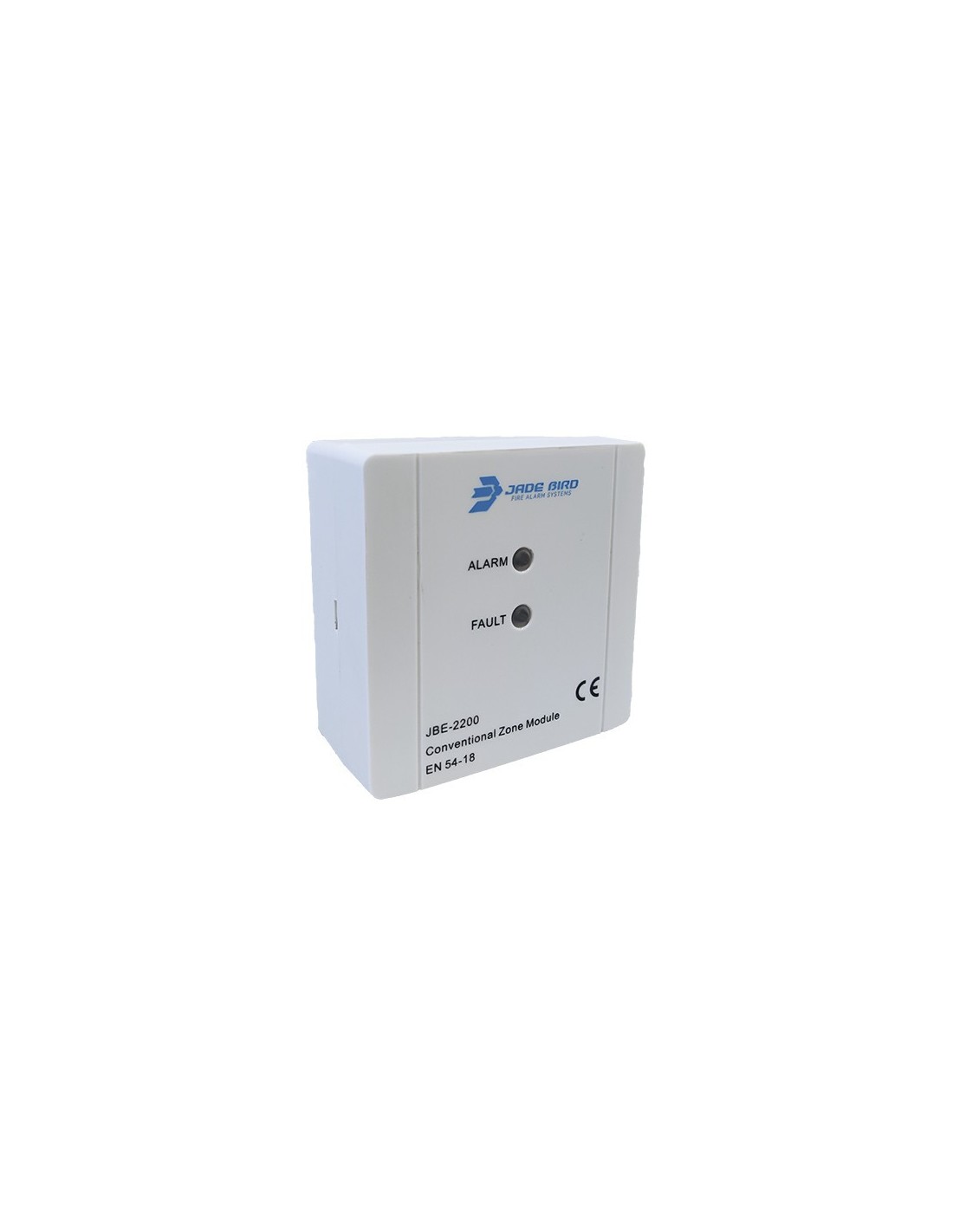

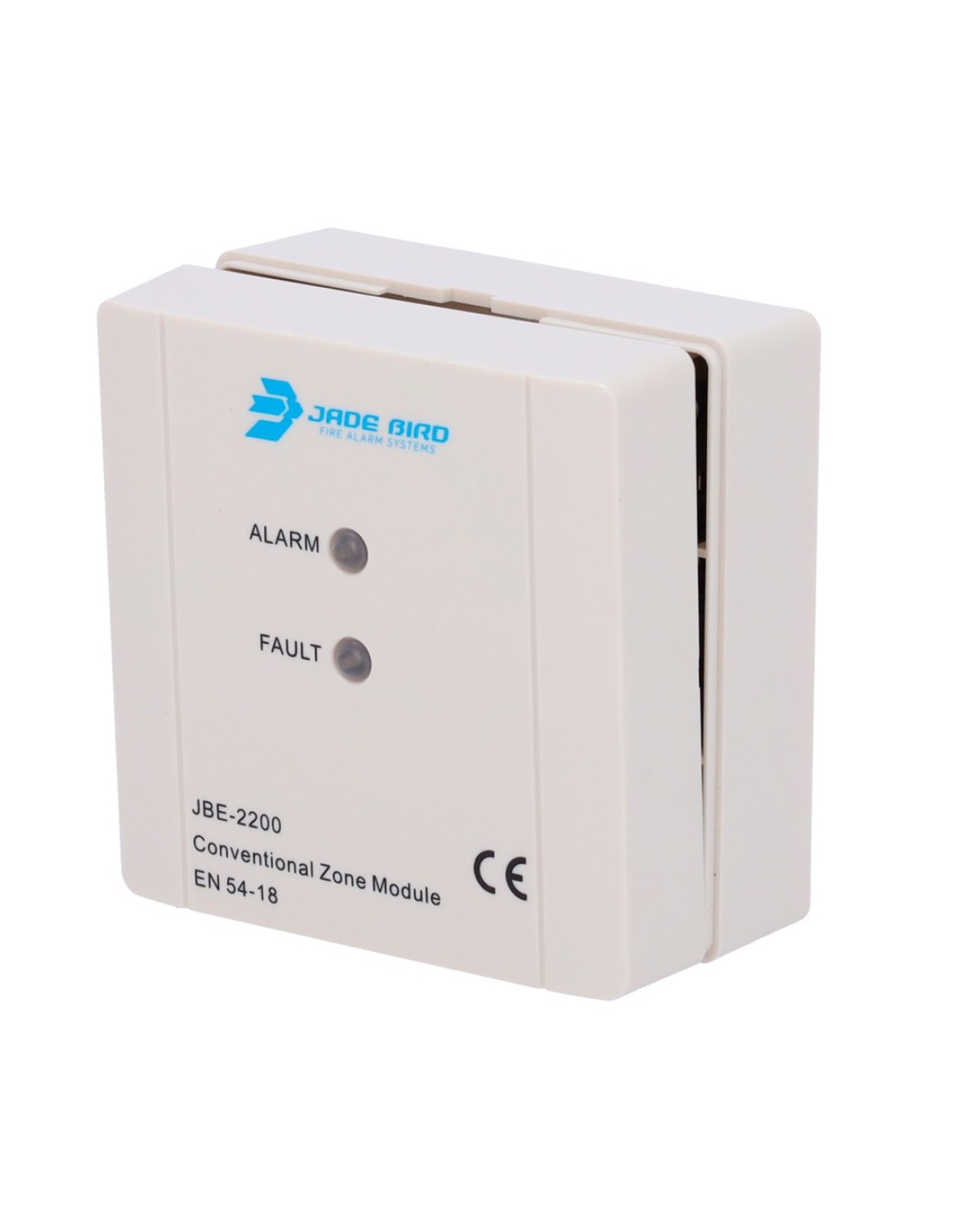

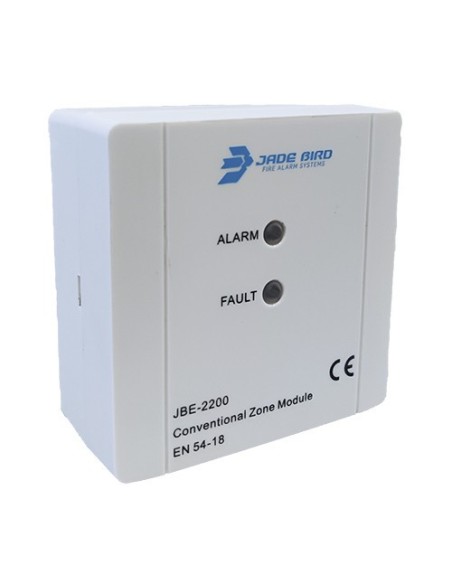

JADE BIRD JADEBIRD-11 JBE-2200 Modulo analogico 1 ingresso per zona convenzionale

Modulo analogico 1 ingresso per zona convenzionale | Alimentato dal loop o esternamente. Certificazione EN 54-18. | Connessione bus JBE senza polarità. Cavo fino a 2,5 mm². | Indicatore LED frontale (comunicazione e attivazione) | Supervisione dell’alimentatore esterno. Uscita per indicatore remoto | Base con morsetti. Indirizzo programmabile tramite JBE-AT

• Modulo di ingresso e uscita EN 54-18
• Tensione di lavoro DC 19 - 30 V (Protocollo JBE a ampiezza d’impulso) 20-30 V (bus di alimentazione 24 V DC)
• Connessione bus di comunicazione JBE a 2 fili, senza polarità
• Alimentazione 24 V DC a 2 fili, senza polarità
• Cablatura: coppia twistata non schermata 0,5 – 2,5 mm²
• Consumo alimentato dal loop ≤ 9 mA @24 V (consumo del loop - riposo) ≤ 46 mA @24 V (consumo del loop - attivo)
• Consumo alimentato con 24 VDC ≤ 2 mA @24 V (consumo del loop) ≤ 8 mA @24 V (consumo 24 V DC - riposo) ≤ 42 mA @24 V (consumo 24 V DC - attivo)
• EOL zona 4,7 kΩ
• EOL alimentatore esterno (PSU) 4,7 kΩ
• Indirizzamento: strumento di indirizzamento JBE-AT1
• Intervallo indirizzi 1-200
• Indicatore LED in riposo: i LED “Input” e “Output” lampeggiano
• Rosso (ALARM) in riposo: lampeggia con il polling del loop
• Allarme: acceso fisso quando si attiva
• Indicatore LED in riposo: LED “Input” lampeggia, LED “Output” spento
• Arancione (FAULT) Aperto: acceso fisso
• Bassa tensione: lampeggia 1 volta al secondo
• Cortocircuito: lampeggia 2 volte al secondo
• Sovraconsumo: lampeggio continuo
• Reset: lampeggia durante il reset (3 secondi)
• Dimensioni (AxLxP) 85 mm × 85 mm × 41 mm
• Peso 0,1 kg (inclusa base)
• Grado di protezione IP40
• Norma EN 54-18:2005 / EN 54-18:2005/AC:2007
• DoP DoP-0370-CPR-6272-1
